止回阀可以防止潜在的破坏性回流,保护泵和压缩机等设备。止回阀只允许流体沿一个方向流动,并阻止反向流动。这种类型的阀门可采用铸造和锻造阀体(bs1868, API 6D, API 602),并有几种旋启式、球型、提升式、止动式和活塞式结构。
止回阀的定义
简单地说,止回阀是一种保护装置,防止流体在管道系统或管道内流向不需要的方向(回流可能损坏上游设备)。
止回阀是如何工作的?
阀门仅在所需方向上(如果有足够的压力),阀门允许流体流动,并且阻挡相反方向的任何流动。此外,阀门在压降时自动关闭。因此,阀门的安装是至关重要的。
注意,这种类型的阀门在没有外力或驱动的情况下完成其作用范围。这是与gate or的关键区别地球阀门,需要外力才能工作(水平,车轮,齿轮或执行器)。

涵盖这种阀门的关键规格是:
- bs1868:标准型,碳钢和合金钢
- API 6D:管道
- API 602 / bs5351:锻钢(旋臂、球、活塞)
- API 603:不锈钢停止型
- ASME B16.34(压力和温度额定值)
- ASME B16.5 / ASME B16.47(法兰结束连接)
- ASME B16.25(对接焊接连接)。
铸钢阀门可采用法兰连接和对焊连接。
锻制,小尺寸,阀门可提供螺纹和承插焊接连接。

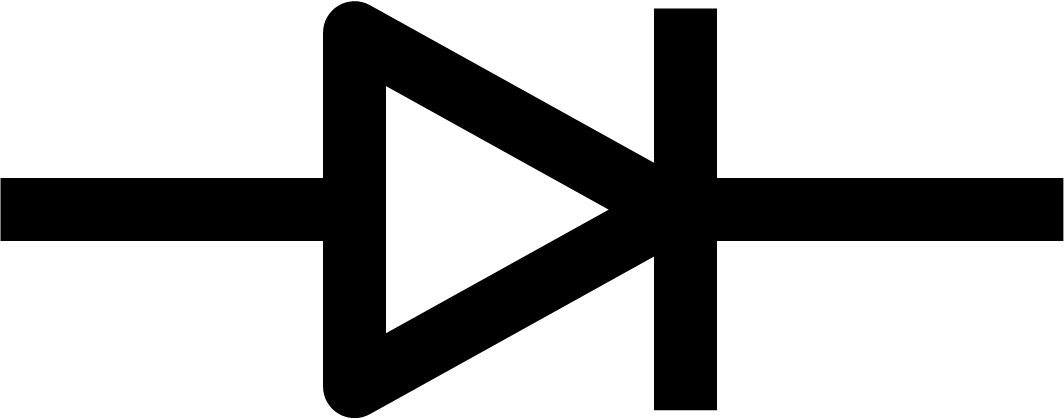

这些阀门由管道中的以下符号表示P&ID图:

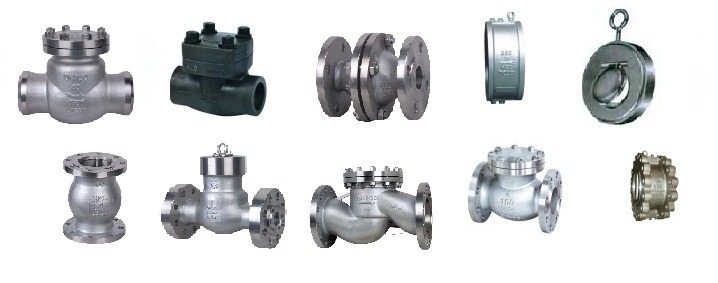

止回阀的类型

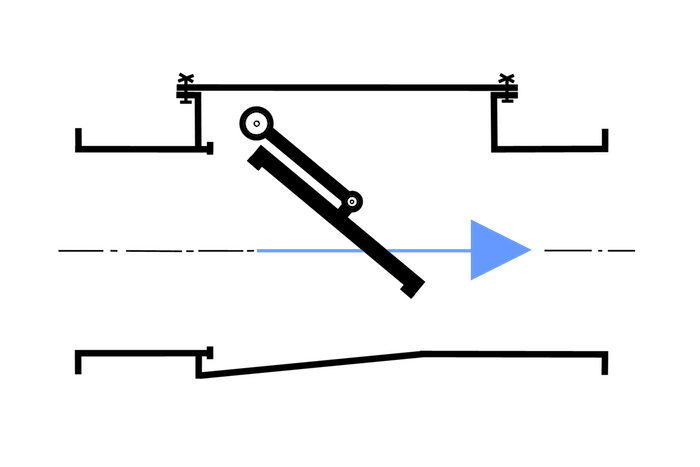

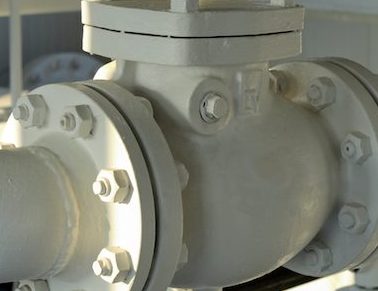

摆动止回阀
这种类型具有最简单的设计,并通过金属盘(“Clapet”)连接到顶部的铰链上。随着流体通过摆动阀,阀门是打开的。当发生反向流动时,运动的变化以及重力有助于拉下盘,关闭阀门并防止回流。
旋启阀适用于污水系统的消防和防洪。它们还被设计用于气体、液体和其他类型的介质。

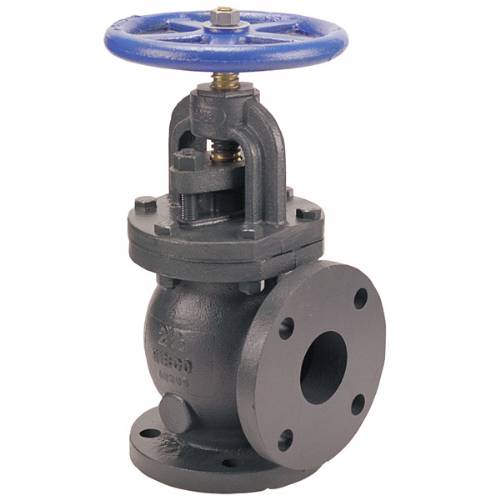

停止检查
停止检查可以启动,停止和调节流体的流动,同时防止可能损坏泵和压缩机等其他设备的危险回流。
当系统中的压力低于某一数值时,该阀门自动关闭,以阻止逆流。通常,这种类型的阀门具有外部过载控制,手动关闭流体通道(类似于闸阀).
停止止回阀在发电厂,锅炉系统和油气精炼,碳氢化合物加工和高压安全服务中非常常见。

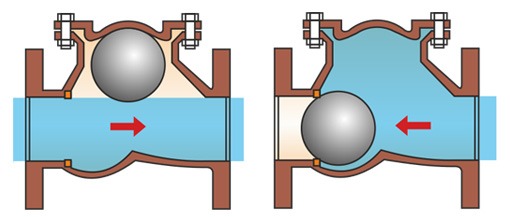

球形止回阀
球型止回阀的特点是:球体位于阀体内部,只在需要的方向上开启和关闭流体通道。
当流体在所需方向上通过管道时,球自由旋转。如果管道受压力减小或反向流动,则阀内的球朝向座椅移动,密封通道。这种设计适合粘性液体。
球止回阀属于“升降阀”家族,并具有类似于全球阀门的座椅设计。
球形设计的变型是所谓的活塞式。这种类型的阀门用于高压服务,其中流体可以发挥动力变化方向并且具有良好的力(这是由于盘精确地引导并完美地配合到座椅中的事实。
球和活塞止回阀可以水平和垂直安装。
双板
双板止回阀,由API 594.规格,常用于保护泵、压缩机等机械设备。
压力密封
这种类型具有特殊设计的盖子,能够承受高压。
油底壳泵型号
当新的排污泵投入运行时,应该安装一个新的止回阀。这是由于以前的开启/关闭操作或腐蚀损坏了旧的保护阀,损坏新排污泵的风险远远超过了新止回阀的成本!
当操作员或通过自动控制系统关闭设备时,槽泵阀防止回流进入漏极泵。没有止回阀,流体可能会返回到油底壳泵中并迫使它多次移动相同的流体,过早地燃烧出来。
因此,为了延长排污泵的使用寿命,应始终安装止回阀。

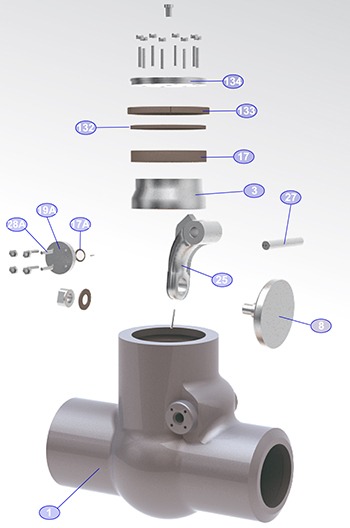

止回阀图

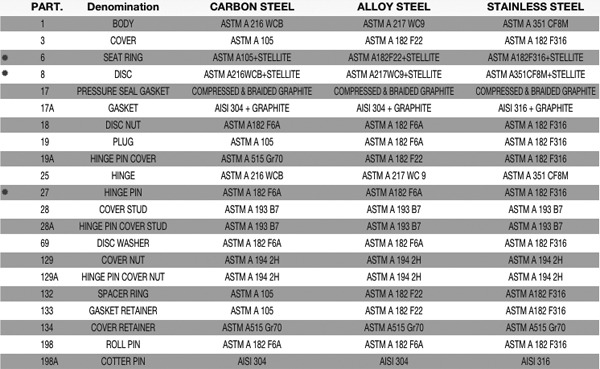

止回阀2英寸以下的身体通常是由锻钢(常见的成绩是ASTM A105高温作业、ASTM A350低温服务,ASTM A182 F304 / F316腐蚀性服务),而对较大尺寸的孔止回阀是由铸钢(ASTM A216 WCB高温服务ASTM A351适用于低温条件和ASTM A351 CF8和CF8M-即SS304及SS316)。
