完整的P&ID符号的完整集合,用于线路,管道,阀门,仪器,泵,压缩机,压力设备和其他机械设备,以及用于下载的P&ID符号的PDF文件

什么是P&ID吗?

P&ID是“管道和仪表图”的首字母缩写,即一个非常详细的图表,显示了工厂内发生的过程、涉及的设备及其相互连接。

流程工程师使用一组标准化的P&ID符号来起草此类图表。所有主要组件和线路都存在P&ID符号,例如阀门,船舶,仪器,泵,压缩机和塔。ISAS5.1,ISO 10628和BS 5070涵盖其植物设计活动中的P&ID符号和指导过程工程师的标准化。

最常见的P&ID符号如下:

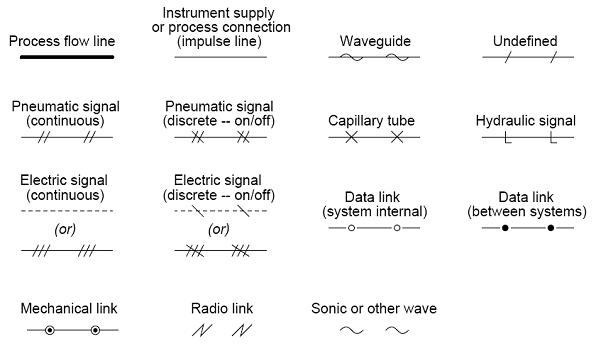

行P&ID符号

行P&ID符号

管道P&ID符号

夹紧法兰联轴器P&ID符号 夹紧法兰接头象征
耦合P&ID符号 耦合象征
结束Caps 01 P&ID符号 结束帽01象征
结束Caps 02 P&ID符号 结束帽02象征
法兰P&ID符号 法兰象征
法兰P&ID象征 法兰象征
还原剂P&ID象征 异径接头象征
可拆卸阀芯P&ID符号 可拆卸线轴象征
联盟P&ID象征 联盟象征

阀门P&ID符号

门阀符号 门阀P&ID符号
常闭闸阀符号 常闭闸阀P&ID符号
球阀符号 球阀P&ID符号
常闭球阀符号 常闭球阀P&ID符号
截止阀符号 截止阀P&ID符号
蝶阀的象征 蝶阀P&ID符号
止回阀符号 止回阀P&ID符号
旋塞阀符号 旋塞阀P&ID符号
针阀符号 针形阀P&ID符号
自动排水阀符号 自排水阀P&ID符号
集成截止阀和放气阀符号 集成阻塞和排泄阀P&ID符号
自动再循环阀符号
角阀符号 角度阀P&ID符号
角形截止阀符号 角截止阀P&ID符号
三通阀的象征 三通阀P&ID符号
Y排污阀符号 Y污水阀P&ID符号
角排污阀符号 角排污阀P&ID符号

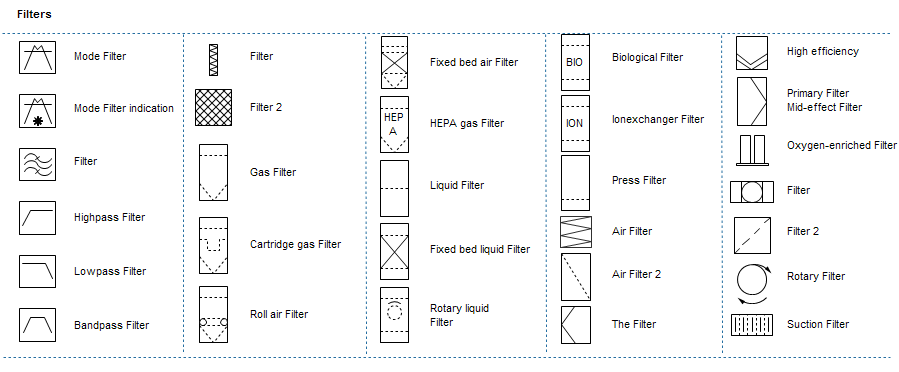

过滤P&ID符号

过滤器P&ID符号

仪器P&ID符号

分析仪变送器P&ID符号 分析仪发射机的象征
和闸门P&ID符号 和门符号
平均皮托管P&ID符号 平均皮托管符号
在控制P&ID符号后面 控制符号后面
本地控制P&ID符号后面 本地控制符号后面
计算机P&ID符号 计算机符号
计算机指示器P&ID符号 电脑指示标志
科里奥利流量传感器P&ID符号 科里奥利流量传感器符号
校正元件P&ID符号 纠正元素符号
钻石P&ID象征 钻石符号
隔膜仪表P&ID符号 隔膜表符号
显示可配置的P&ID符号 显示的可配置符号
显示可编程指示器P&ID符号 显示的可编程指示器符号
双P&ID象征 双重符号
流量控制器P&ID符号 流量控制器符号
流元素P&ID符号 流元素符号
流量指示器P&ID符号 流量指示器符号
流量计P&ID符号 流量计符号
喷嘴流量计P&ID符号 喷嘴流量计符号
流量记录器P&ID符号 流记录器的象征
流量变送器P&ID符号 流量变送器符号
流量计P&ID象征 流量计符号
Flume Meter P&ID符号 水槽计象征
指示灯01 P&ID符号 指示器01象征
级别警报P&ID符号 水平报警符号
电平控制器P&ID符号 级控制器符号
液位计P&ID符号 液位计符号
水平指示器P&ID符号 级别指示符符号
水准仪P&ID符号 液位计符号
液位记录仪P&ID符号 级别记录器符号
电平发射器P&ID符号 物位变送器的象征
磁力流量计P&ID符号 磁流量计符号
Manhole P&ID符号 人孔符号
非闸门P&ID符号 非门象征
里程表P&ID象征 里程表的象征
在中央控制面板P&ID符号 在中央控制面板符号
在本地控制面板上的P&ID符号 “本地控制面板”符号
OR门P&ID符号 或门的象征
皮托管P&ID符号 皮托管的象征
皮托管式流量计P&ID符号 皮托管式流量计符号
压力控制器P&ID符号 压力控制器的象征
压力表P&ID符号 压力表的象征
压力表P&ID符号 压力表符号
压力指示控制器P&ID符号 压力指示控制器符号
压力指示器P&ID符号 压力指示器的象征
压力记录仪P&ID符号 压力记录器符号
压力记录控制器P&ID符号 压力记录控制器符号
压力变送器P&ID符号 压力变送器的象征
可编程指示器P&ID符号 可编程指示符符号
快换仪表P&ID符号 快速换表符号
旋转仪表P&ID符号 旋转仪符号
旋转流量计P&ID象征 转速表符号
取样器P&ID象征 采样器符号
共享指示01 P&ID符号 共享指示01符号
共享指示器02 P&ID符号 共享指标02符号
Socket连接P&ID符号 套接字连接符号
专业项目P&ID符号 专业项目符号
蒸汽追踪P&ID符号 蒸汽示踪标志
矫直叶片P&ID符号 调直叶片符号
支持托架P&ID符号 支架的象征
支持腿部P&ID符号 支腿符号
支持戒指P&ID符号 支持戒指符号
支持裙子P&ID符号 支持裙子的象征
目标仪表P&ID符号 目标仪表符号
温度控制器P&ID符号 温度控制器符号
温度元件P&ID符号 温度元件符号
温度指示P&ID符号 温度指示器的象征
温度记录器P&ID符号 温度记录器符号
温度变送器P&ID符号 温度传感器的象征
温度计P&ID符号 温度计的象征
温度计P&ID象征 温度计的象征
传感器P&ID符号 换能器符号
涡轮流量计P&ID符号 涡轮流量计的象征
超声波仪表P&ID符号 超声仪表符号
单元控制面板P&ID符号 机组控制面板符号
V圆锥流量计P&ID符号 V锥形仪表符号
文丘里管仪表流程图符号 文丘里符号
文丘里仪表P&ID符号 文丘里流量计的象征
涡流传感器P&ID符号 涡流传感器的象征
楔形仪表P&ID符号 楔形流量计的象征
Weir Meter P&ID符号 堰计象征

ISA符号学

用于识别流量和过程图和P&ID(管道和仪表图)上的测量和控制仪器的符号系统,通常称为P&I(管道和仪器),通常符合标准ISA(自动化仪器仪表协会)标识为S.5,其由识别码和图形符号组成。

仪器的象征这是放置在一个循环的7/16”或12毫米(见下文),在顶部有功能标识(仪器或设备)由马克斯·5信,和在底部有识别循环(测量和/或控制)由一个进步的3或4的数字,后面加文字后缀,以标识插入同一链中的两个或多个相同的仪器,因此具有相同的功能标识;

标识该仪器或设备的圆有:

  • 中间继续线:适用于控制室安装的仪器
  • 中心的虚线:适用于适用于技术房间安装的仪器
  • 中间无线:适用于现场应用的仪器

如果一个仪器有外接方框,意味着它是作为DCS(分布式控制系统)或PLC(可编程逻辑控制器)的一个功能的集成仪器。

T
第一个字母
(变量)
钢筋混凝土
后来的信件
(功能)
101.
循环数
一个
后缀
功能鉴定 循环识别

仪器符号学

101A回路温度记录仪控制器的图示,适用于控制室安装
如下表所示:
-表1说明仪器或设备的功能
-表2阀门的图形标识
- 表3执行器的图形识别
–表4确定阀门和致动器的安全条件

最后还将报告电源和仪器信号的文字和图形符号。

表1 -仪器的功能


第一个字母 下面的信件
测量变量 修改 被动功能 积极的功能 修饰符
一个 分析 报警
B 燃烧器
或燃烧
C 用户(1)选择 控制
D 用户(1)选择 微分
E 电压 元素(主要)
F 流动 小部分
G 用户(1)选择 玻璃(2)
H 高(3)
当前的 表明
J 力量 扫描
K 时间表 时间变化率 控制站
l 数量 低(4)
用户(1)选择 短暂的 多管闲事
或中间
N 用户(1)
选择
O 用户(1)选择 孔板
或限制
P 压力或真空 点测试
总结了或集成
R 放射性 记录
年代 速度
或者
频率
安全 转换
T 温度 传输
U 多变量 多功能 多功能 多功能
V 振动 阀门
W 体重和力量
X 危险 轴X. 未分类 未分类 过错
Y 事件 轴Y. 计算模块(5)
Z 位置或尺寸 轴Z. 非机密的最后一个元素
(1)必须为每个项目唯一选择。例如C—电导率;D -密度;等。
(2)允许过程数据可视化的玻璃仪器
(3)非常高或最大用HH表示
(4)极低或最小值用LL表示
(5)要在图表上定义Y函数,可在仪器图形符号侧面(东北位置)增加继电器的具体符号或转换为6mm的正方形。

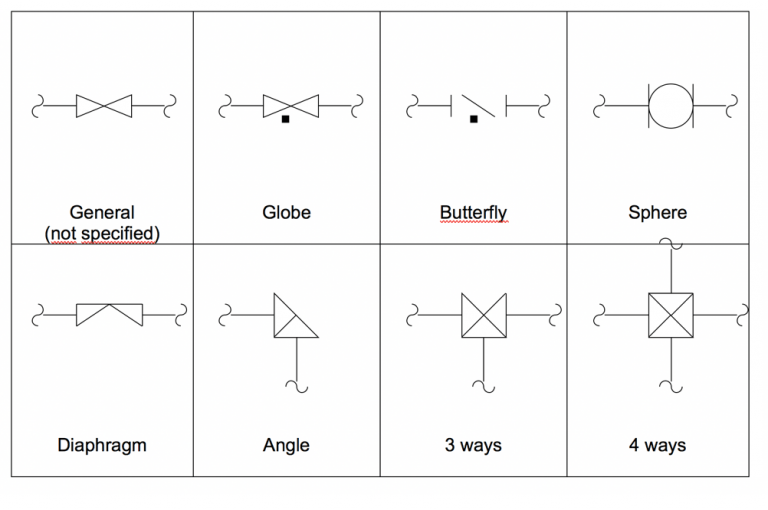

表2 -仪表阀门符号

仪表阀门符号

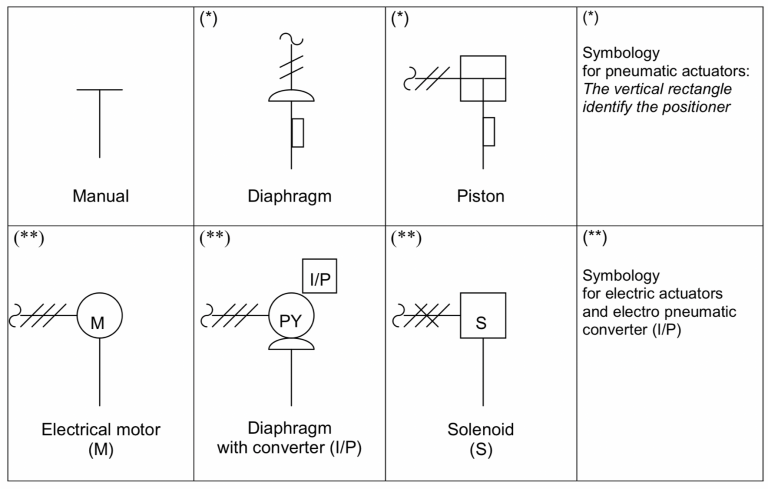

表3 -仪表阀的执行机构符号

仪表阀门执行机构符号
仪表阀门执行机构符号

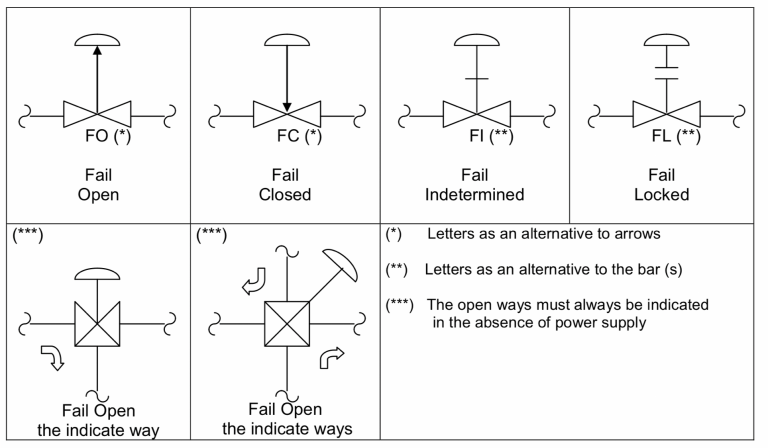

表4 -阀门和执行机构安全条件的标识(无供应)

阀门和执行机构安全条件的识别

电源符号

AS - Ais供应:
IA -仪器空气
PA-植物空气
ES -电力供应
GS - 燃气供应
HS -液压供应
NS - 氮气供应
SS -蒸汽供应
WS - 供水

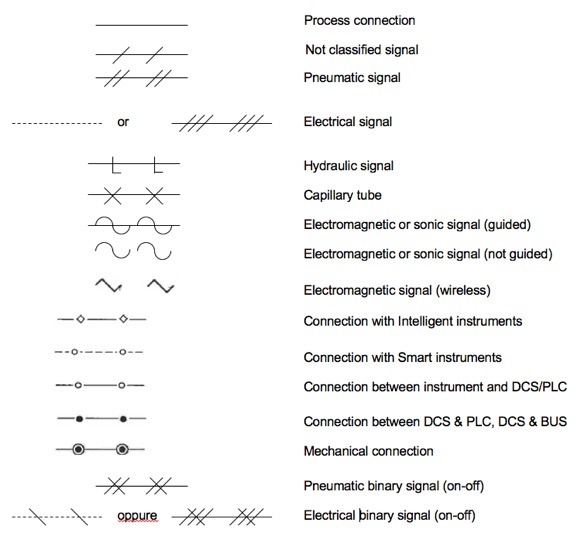

仪表信号的符号

该表格显示了…的象征意义控制信号用于仪器

仪器信号的符号系统
仪器信号的符号系统

泵P&ID符号

空腔泵P&ID符号 腔泵象征
离心泵01 P&ID符号 离心泵01符号
离心泵02 P&ID符号 离心泵02符号
离心泵03 P&ID符号 离心泵03 P&ID符号
离心泵04 P&ID符号 离心泵04 P&ID符号
离心泵05 离心泵05
齿轮泵P&ID符号 齿轮泵的象征
水平泵P&ID符号 卧式泵象征
ISO离心泵P&ID符号 ISO离心泵符号
ISO隔膜泵P&ID符号 ISO隔膜泵符号
ISO齿轮泵P&ID符号 ISO齿轮泵符号
ISO液体泵P&ID符号 ISO液体泵符号
ISO正排量泵P&ID符号 ISO容积泵符号
ISO级进泵P&ID符号 ISO级进泵符号
ISO螺旋泵P&ID符号 ISO螺杆泵符号
液环真空泵P&ID符号 液环真空泵符号
蠕动泵P&ID符号 蠕动泵的象征
正排量泵01 P&ID符号 容积泵01符号
容积泵02 P&ID符号 容积泵02符号
正排量泵03 P&ID符号 容积泵03符号
比例泵P&ID符号 配料泵象征
泵01 P&ID符号 泵01象征
往复泵01 P&ID符号 往复泵01符号
往复泵02 P&ID符号 往复泵02符号
旋转齿轮泵P&ID符号 旋转齿轮泵符号
旋转泵P&ID符号 旋转泵的象征
01 P&ID螺杆泵符号 螺杆泵01符号
螺杆泵02 P&ID符号 螺杆泵02符号
潜水泵P&ID符号 潜水泵符号
Sump Pump P&ID符号 排水泵的象征
涡轮泵P&ID符号 涡轮泵符号
真空泵P&ID符号 真空泵符号
立式泵01 P&ID符号 立式泵01符号
垂直泵02 P&ID符号 垂直泵02符号

压缩机P&ID符号

AC空气压缩机P&ID符号 AC空气压缩机象征
空气压缩机P&ID符号 空气压缩机象征
轴流压缩机象征
离心式鼓风机P&ID符号 离心式鼓风机象征
离心式压缩机01 P&ID符号 离心式压缩机01象征
离心压缩机02 P&ID符号 离心式压缩机02象征
离心式压缩机03 P&ID符号 离心式压缩机03象征
离心式压缩机04 P&ID符号 离心式压缩机04象征
压缩机01 P&ID符号 压缩机01象征
压缩机02 P&ID符号 压缩机02象征
压缩机消声器P&ID符号 压缩机消音器象征
压缩机真空泵P&ID符号 压缩机真空泵象征
膜片压缩机P&ID符号 隔膜压缩机象征
喷射压缩机P&ID符号 喷射式压缩机象征
鼓风机P&ID标志 煤气鼓风机象征
液环压缩机P&ID符号 液环压缩机象征
活塞式压缩机P&ID符号 活塞式压缩机象征
往复式压缩机01 P&ID符号 往复式压缩机01象征
往复式压缩机02 P&ID符号 往复式压缩机02象征
往复式压缩机03 P&ID符号 往复式压缩机03象征
环式压缩机P&ID符号 环压缩机象征
滚柱叶片压缩机P&ID符号 滚轴叶片压缩机象征
旋转压缩机01 P&ID符号 旋转式压缩机01.象征
旋转式压缩机02 P&ID符号 旋转式压缩机02.象征
旋转压缩机和消声器P&ID符号 旋转式压缩机和消音器象征
螺杆压缩机P&ID符号 螺丝压缩机象征
可选压缩机P&ID符号 可选的压缩机象征
Turbo Compressor P&ID符号 涡轮压缩机象征

船只P&ID符号

袋P&ID符号 象征
包装袋ISO P&ID标志 袋式ISO象征
桶P&ID象征 P&ID符号
桶ISO P&ID符号 桶ISO.象征
箱子P&ID符号 象征
锅炉P&ID符号 锅炉象征
托架容器P&ID符号 括号船象征
列P&ID符号 象征
锥形顶罐P&ID标志 锥顶罐象征
覆盖罐P&ID符号 覆盖的坦克象征
碟形端部容器P&ID标志 碟形船结束象征
圆顶锅炉P&ID符号 圆顶锅炉象征
圆顶罐P&ID标志 圆顶屋顶水箱象征
双壁坦克P&ID标志 双层墙柜象征
鼓P&ID象征 象征
电加热容器P&ID符号 电加热管象征
浮顶储罐P&ID符号 浮顶油罐象征
流化床塔P&ID符号 流化床列象征
气瓶P&ID符号 气瓶象征
加热冷却夹套容器P&ID符号 加热冷却夹套容器象征
热液锅炉P&ID标志 热的液体锅炉象征
内部浮顶罐P&ID标志 内部浮动屋顶罐象征
敲除鼓P&ID符号 敲门鼓象征
混合船舶P&ID符号 搅拌容器象征
洋葱罐P&ID符号 洋葱坦克象征
开放式散装仓库P&ID符号 露天散装仓库象征
打开油箱P&ID标志 开槽象征
包装塔P&ID符号 包装塔象征
包装柱01 P&ID符号 包装柱01.象征
包装柱02 P&ID符号 包装柱02.象征
底坑容器P&ID符号 坑船象征
板塔P&ID符号 板塔象征
交错挡板塔板P&ID符号 交错挡板托盘专栏象征
01罐P&ID标志 罐01象征
02罐P&ID标志 储罐02象征
03号罐P&ID标志 坦克03象征
罐04 P&ID符号 油罐04象征
保温容器P&ID标志 保温容器象征
托盘柱P&ID符号 盘塔象征
垂直船只P&ID符号 立式容器象征
废水处理P&ID标志 废水处理象征

电机、发电机、涡轮机P&ID符号

交流发电机P&ID符号 交流发电机象征
交流电机P&ID符号 交流电动机象征
直流发电机P&ID符号 直流发电机象征
直流电机P&ID符号 直流电机象征
柴油机P&ID标志 柴油发动机象征
电动机P&ID符号 电动摩托象征
齿轮P&ID符号 齿轮象征
发电机P&ID符号 发电机象征
01电机P&ID标志 电动机01象征
电机02 P&ID符号 电动机02象征
电机驱动涡轮P&ID符号 电动涡轮象征
发电机P&ID符号 电动发电机象征
步骤电机P&ID符号 步进电机象征
涡轮P&ID象征 涡轮象征
涡轮驱动P&ID符号 涡轮驱动器象征
垂直涡轮P&ID符号 垂直风力发电机象征

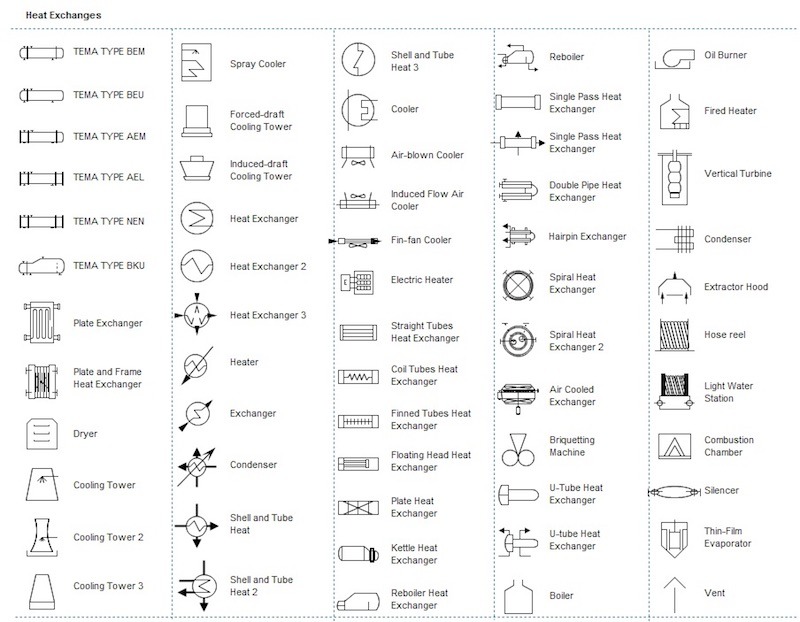

热交换器P&ID符号

热交换器P&ID符号

下载PDF格式的P&ID符号

单击以下链接,可以下载PDF格式的大多数P&ID符号:

pdf图标P&ID管道的符号


关于作者

亚历桑德罗·布鲁内利

作者:多特教授。亚历桑德罗·布鲁内利-仪器仪表、自动化和工业设备安全教授

意大利共和国骑士团(OMRI N.9826意甲VI)

“的作者”仪表手册(资讯科技版):

  • 第1部分:说明了工业自动化仪表的一般概念,符号学,术语和校准的测量仪器、仪表的功能和应用条件在正常的应用程序和爆炸的危险,以及主要的指示(ATEX、EMC、LVD、中期和PED);
  • 第2部分:这本书的这一部分涉及测量物理量的仪器仪表:压力,水平,流速,温度,湿度,粘度,质量密度,力和振动,和化学量:pH值、氧化还原、电导率、浊度、爆炸性、气相色谱和光谱法,处理各种尺寸的测量原理、参考标准、实际执行情况和应用优缺点;
  • 第3部分:说明了控制、调节和安全阀,然后是反馈和前馈协调、比例、级联、覆盖、分裂范围、间隙控制、变量解耦的简单调节技术,然后是连续过程的分布式控制系统(DCS)。用于不连续过程和通信协议(BUS)的可编程逻辑控制器(PLC),以及与系统安全系统相关的方面,从运行报警到消防和燃气系统,到ESD停止系统,最后到仪表安全系统(SIS),通过安全完整性水平(SIL)的图形和分析确定,并结合一些实际例子。

下载PDF -仪表手册

您可以通过点击以下链接下载“仪器仪表手册”(布鲁内利,2018-2019)的节选:

pdf图标仪表手册
