安全阀保护人员、环境和其他设备免受可能导致爆炸或其他破坏事件的超压。一旦超过设定的压力,安全阀就会自动打开。安全阀是在其他保护装置失效时进行干预的最后资源设备。安全阀可以是弹簧或先导操作的。
安全阀是什么?
安全阀自动打开,任何时候通过安全阀的流体压力超过设定压力(以巴或psi为单位)。
当检测到超压时,阀瓣打开,以便排出流体,使管道系统恢复正常压力状态。
当流体压力下降到设定值以下时,阀门再次关闭。这些运动是机械的,也就是说没有致动器或外部装置对阀门执行开启/关闭操作。
安全阀可以安装在压力容器、锅炉、储气罐和管道系统上。
安全阀的标准是API 526或ASME。
安全阀与减压阀
有时,术语安全阀和减压阀被用作同义词。
然而,安全阀与减压阀之间存在差异:
- 安全阀当设备(容器、锅炉)达到设定的超压极限时,突然完全打开。安全阀在没有控制器和操作人员帮助的情况下可以释放压力。
- 减压阀(也称为“PRV”)是安装在装满流体的容器上的压力释放装置。PRV阀瓣的开度与容器压力的增加成正比(即,它是渐进的),而不是突然的(像在安全阀中)。减压阀通常通过压力控制器和执行机构的组合来工作(执行机构根据控制器接收到的超压信号按比例打开阀瓣)。
容器超压的原因
由于多种原因,容器或管道系统中的压力可能超过阈值限制。API 521规范说明了典型的根本原因:
- 阻挡放电
- 化学反应
- 管子和其他设备破裂
- 火灾情况(设备暴露于外部火灾)
- 热膨胀
- 冷却系统故障
这些不良事件中的每一个都可以单独或同时发生,并可以产生不同的流量或流量排放,例如,热膨胀时的小质量流量和化学反应时的大质量流量。
工程团队应考虑上述因素,确定最坏情况下的尺寸和选择合适的泄压装置。
安全阀类型
安全阀主要有三种类型:

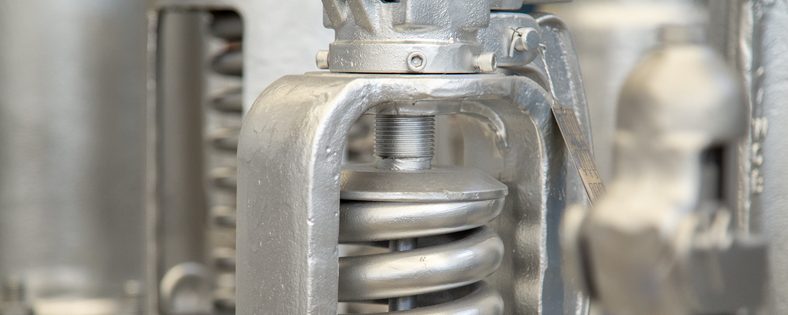

弹簧安全阀
这是最常见的类型:弹簧的负载被设计成压“阀瓣”对抗进口压力。当压力超过设定值时,弹簧打开,释放阀瓣和流经阀门的流体。
根据流体类型,如蒸汽、气体或液体,可以在弹簧上添加波纹管,以清除背压效果。

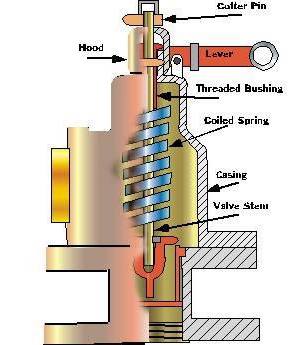

图像显示了弹簧保持阀瓣在阀座上的作用,并为阀门设置了关闭或打开的位置。
有关更多信息,请参阅莱斯尔弹簧操作安全阀指南.

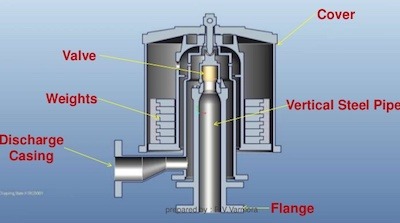

自重安全阀
自重阀没有弹簧,用于低压容器。
这种类型的安全阀通过阀瓣重量的作用来调节压力(当压力增加时,阀瓣抬起,阀门排出超压)。

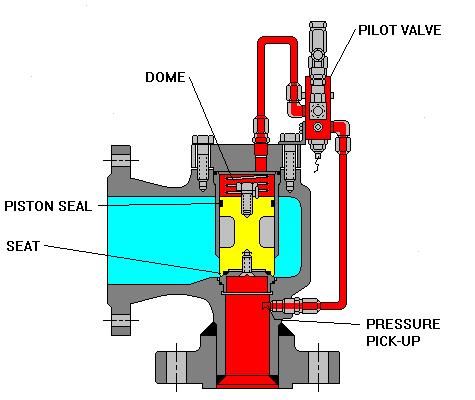

先导式
先导阀由“先导阀”和“主阀”组成。
与弹簧操作阀不同的是,压力由先导阀而不是主阀来监控和调节。
这种类型用于要求更强扭矩和可靠性的大通径阀门和高压应用。
减压阀可用于从碳钢到不锈钢的大多数材料等级,可以管理任何流体(碳氢化合物,气体,蒸汽或水)的超压。
对于每种类型的阀门,实际上有数百种可能的配置(基于阀门类型、子类型、通径、额定压力、制造规范、阀体和阀内件材料、阀门操作等参数的组合)。
有关更多信息,请参阅莱斯尔的先导操作安全阀指南.
