眼镜百叶窗，法兰铲，环形间隔器(ASME B16.48)

  • 6个评论
在whatsapp上分享
在电报上分享
在linkedin上分享
通过电子邮件分享

眼镜盲管、法兰铲、环垫片是用于盲管(临时或永久)的锻造产品。这些设备是隔离阀的经济有效的替代品。一种眼镜盲罩将法兰铲和环垫片组合在一个产品中。法兰铲和环形垫片作为单独的产品，用于由于空间限制而难以转动眼镜罩时。ASME B16.48涵盖了这些隔离设备的尺寸和规格。

眼镜盲手术

如Youtube视频所示，在管道的法兰之间永久或临时安装遮光帘、铁锹和环形间隔器:

奇观百叶窗在标准尺寸可达24英寸和锻造材料等级如ASTM A105(高温碳)，A350低温碳)，以及各种ASTM A182等级(合金，不锈钢，双相)。点击链接，了解这些常见的眼镜盲等级(与法兰相同)的化学和机械性能以及选择标准。

在哪里可以买到景观百叶窗?一般法兰厂家也是眼镜盲厂家。

管道隔离装置(包括眼镜罩、环形间隔器和线坯)的参考规范为ASME B16.48．

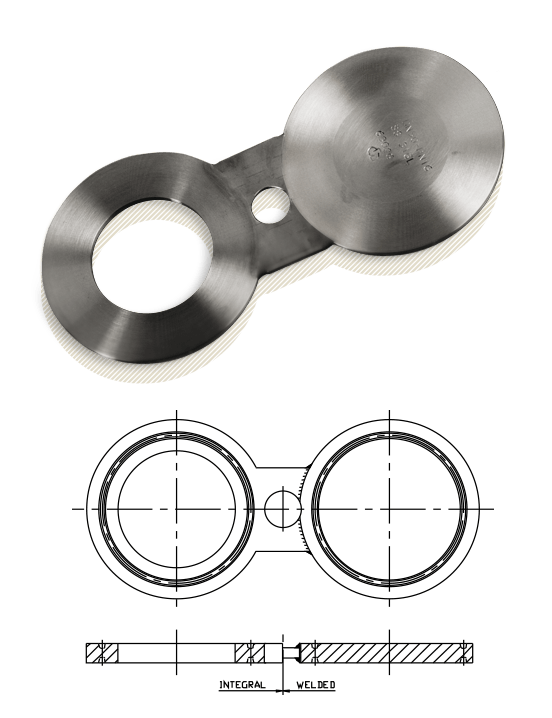

spectable盲

眼镜百叶窗(也定义为“眼镜法兰”)由钢板制造，基本上是两个相互连接的圆盘:一个实际上是一个环(即一个圆盘与管道孔大小相同)，另一个是一个实心圆盘。

在正常情况下，眼镜百叶帘安装在开启位置，不会中断管道输送的流体流动。
为了使管道失明并中断流体流动，现场工作人员只需拧下法兰螺栓，并将盲罩旋转到关闭位置。

很容易理解眼镜盲罩是处于打开还是关闭的位置，因为两个圆盘中的一个总是在管道外(所以当环可见时，管道是关闭的;当固体圆盘在外面可见时，管道是开放的)。对于铁锹和环垫片，请根据衣架上的孔告知工作人员。

用于管道打开和关闭的可观察百叶窗
眼镜盲在开启位置:输送的流体可以通过管道流动。当圆盘旋转时，流体被中断。
这些产品可在大多数直径，一般从1/2到36英寸，压力等级从150到600磅(对于RTJ法兰，常见的压力范围是300到2500磅)。

碳钢百叶窗是由一整块钢制成的，而合金/不锈钢百叶窗可以通过焊接更多的钢片(通常多达三片)来制造。

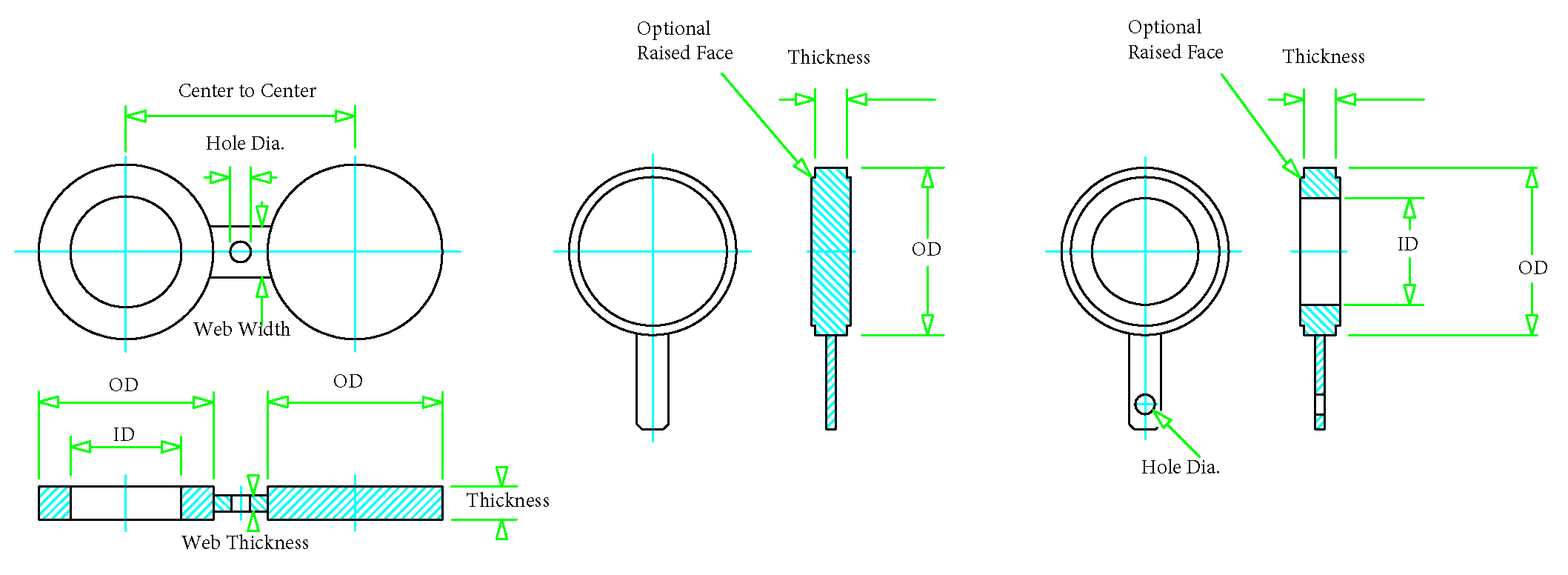

眼镜失明类型

眼镜百叶窗有三种类型:

  • 平面眼镜盲(FF):类似于平面法兰，圆盘表面是平的(适用于平面垫圈，适用于低压)。
  • 凸面眼镜盲板(RF):同样是凸面凸缘，在圆盘表面有额外的厚度。这种类型适用于半金属垫圈，如螺旋缠绕型。
  • 环形接头面眼罩(RTJ):在圆盘表面刻有凹槽。这种类型与环形连接垫圈一起使用。

可观赏百叶窗的类型

眼镜盲尺寸，MM ASME B16.48

可观察的盲尺寸

类150

类150眼镜盲尺寸毫米

眼镜盲NPS尺寸类150 一个 B C t W
1/2 45 16 60 3. 38
3/4 54 21 70 3. 38
1 64 27 80 3. 38
1¼ 73 42 90 6.4 38
1½ 83 48 One hundred. 6.4 38
2 102 61 120 6.4 51
2½ 107 73 140 6.4 51
3. 133 89 150 6.4 64
3½ 159 102 175 9.7 64
4 172 114 190 9.7 64
5 194 141 215 9.7 76
6 219 168 240 12.7 76
8 276 219 300 12.7 76
10 337 273 360 15.7 102
12 406 324 430 19.1 102
14 448 356 475 19.1 108
16 511 406 460 22.4 108
18 546 457 580 25.4 114
20. 603 508 635 28.4 121
24 714 610 750 31.8 140

类300

300级眼镜盲尺寸(毫米)

可观察的盲尺寸

眼镜盲NPS尺寸类300 一个 B C t W
1/2 51 16 65 6.4 38
3/4 64 21 80 6.4 38
1 70 27 90 6.4 38
1¼ 79 42 One hundred. 6.4 38
1½ 92 48 115 6.4 38
2 108 61 125 9.7 51
2½ 127 73 150 9.7 51
3. 146 89 170 9.7 64
3½ 162 102 185 12.7 64
4 178 114 200 12.7 64
5 213 141 235 15.7 76
6 248 168 270 15.7 76
8 305 219 330 22.4 76
10 359 273 385 25.4 102
12 419 324 450 28.4 102
14 483 356 515 31.8 108
16 536 406 570 38.1 108
18 594 457 630 41.1 114
20. 651 508 685 44.5 121
24 772 610 810 50.8 140

类600

300级眼镜盲尺寸(毫米)

可观察的盲尺寸

眼镜盲NPS尺寸等级600 一个 B C t W
1/2 51 16 65 6.4 38
3/4 64 21 80 6.4 38
1 70 27 90 6.4 57
1¼ 79 37 One hundred. 9.7 57
1½ 92 43 115 9.7 67
2 108 55 125 9.7 57
2½ 127 67 150 12.7 67
3. 146 83 170 12.7 67
3½ 159 96 185 15.7 76
4 191 108 215 15.7 76
5 238 135 265 19.1 86
6 264 162 290 22.4 86
8 318 212 350 28.4 95
10 397 265 430 35.1 105
12 454 315 490 41.1 105
14 489 346 525 44.5 114
16 562 397 605 50.8 124
18 610 448 655 53.8 133
20. 679 497 725 63.5 133
24 787 597 840 73.2 152

类900

类900眼镜盲尺寸毫米

可观察的盲尺寸

眼镜盲NPS尺寸等级900 一个 B C t W
1/2 60 16 80 6.4 38
3/4 67 21 90 6.4 41
1 76 27 One hundred. 6.4 57
1¼ 86 37 110 9.7 57
1½ 95 43 125 9.7 67
2 140 55 165 12.7 57
2½ 162 67 190 12.7 67
3. 165 83 190 15.7 67
4 203 108 235 19.1 76
5 244 135 280 22.4 86
6 286 162 320 25.4 86
8 356 212 395 35.1 95
10 432 265 470 41.1 105
12 495 315 535 47.8 105
14 518 346 560 53.8 114
16 572 397 615 60.5 124
18 635 448 685 66.5 133
20. 696 497 750 73.2 133
24 835 597 900 88.9 152

类1500

类1500眼镜盲尺寸毫米

可观察的盲尺寸

眼镜盲NPS尺寸类1500 一个 B C t W
1/2 61 16 80 6.4 38
3/4 67 21 90 9.7 41
1 76 27 One hundred. 9.7 64
1¼ 86 35 110 9.7 64
1½ 95 41 125 12.7 70
2 140 53 165 12.7 70
2½ 162 63 190 15.7 76
3. 172 78 205 19.1 76
4 206 102 240 22.4 89
5 251 128 290 28.4 89
6 279 154 320 35.1 89
8 349 203 395 41.1 102
10 432 255 480 50.8 114
12 518 303 570 60.5 114
14 575 333 635 66.5 127
16 638 381 705 76.2 133
18 702 429 775 85.9 146
20. 752 478 830 95.3 152
24 899 575 990 111.3 178

类2500

2500级眼镜盲尺寸毫米

可观察的盲尺寸

眼镜盲NPS尺寸等级2500 一个 B C t W
1/2 67 16 90 9.7 38
3/4 73 21 95 9.7 41
1 83 27 110 9.7 64
1¼ 102 35 130 12.7 64
1½ 114 41 145 15.7 70
2 143 53 170 15.7 70
2½ 165 63 195 19.1 76
3. 194 78 230 22.4 76
4 232 102 275 28.4 89
5 276 128 325 35.1 89
6 314 154 370 41.1 89
8 384 198 440 53.8 102
10 473 248 540 66.5 114
12 546 289 620 79.2 114

ASME B16.48规格盲尺寸和重量
ASME b16.48眼镜百叶窗尺寸和重量。pdf

本规范包括安装在ASME B16.5法兰之间的NPS 1/2和NPS 24之间的线坯的尺寸、标记、压力-温度额定值、材料、尺寸公差和测试班级从150人到2500人．

法兰铲和环垫片

法兰铲，也叫钢“落料铲”，或“单盲”，“空白”或“桨盲”，是一种金属环，用于隔离管道(它的范围与眼镜盲相同)。为了关闭管道，在法兰之间插入下料铲;为了打开管道，需要移开铁锹，然后用环垫片代替。

现场工作人员了解管道是否打开或关闭，因为在设备支架上有一个单独的信号孔，而环形间隔器有两个孔(见图)。

法兰铲和环垫片是根据ASME B16.48规范制造的，属于管道隔离装置家族。

法兰铲和环垫片
环形间隔器(左)和落料铲(右)

法兰铲vs可观察百叶窗

眼镜盲罩将法兰铲和环形间隔器组合在一个设备中(这就是为什么要使用法兰铲被称为“单盲”或“空白”)。不同的是，景观百叶窗可能需要一些空间来旋转，由于管道系统的路由，这个空间并不总是可用的。这是指使用两个独立的设备，因为它们不需要旋转安装。

根据管道输送的流体，铁铲，环垫片和眼镜百叶窗有多种尺寸(从1/2英寸到24英寸，压力等级从150到2500#)和材料等级(标准法兰相同)。

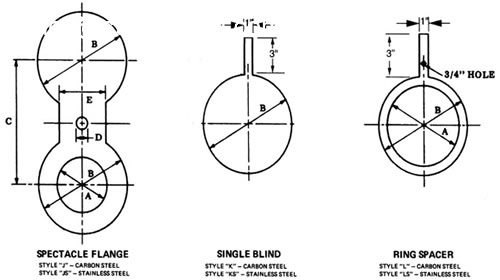

黑桃/环间隔器和眼镜百叶窗之间的区别如下图所示:

区别铲和可视盲

法兰铲和环垫片尺寸asme b16.48

类150

(尺寸单位:毫米)

法兰铲和环垫片
法兰铲和环垫片

NPS 一个 B C t W
1/2 45 16 126 3. 32
3/4 54 21 131 3. 32
1 64 27 136 3. 32
1¼ 73 42 145 6.4 32
1½ 83 48 145 6.4 32
2 102 61 155 6.4 32
2½ 107 73 170 6.4 32
3. 133 89 170 6.4 32
3½ 159 102 202 9.7 38
4 172 114 202 9.7 38
5 194 141 225 9.7 38
6 219 168 225 12.7 38
8 276 219 267 12.7 38
10 337 273 322 15.7 44
12 406 324 357 19.1 44
14 448 356 378 19.1 44
16 511 406 410 22.4 44
18 546 457 427 25.4 51
20. 603 508 455 28.4 51
24 714 610 512 31.8 51

类300

法兰铲和环垫片

NPS 一个 B C t W
1/2 51 16 129 6.4 32
3/4 64 21 136 6.4 32
1 70 27 139 6.4 32
1¼ 79 42 150 6.4 32
1½ 92 48 150 6.4 32
2 108 61 158 9.7 32
2½ 127 73 177 9.7 32
3. 146 89 177 9.7 32
3½ 162 102 205 12.7 38
4 178 114 205 12.7 38
5 213 141 240 15.7 38
6 248 168 240 15.7 38
8 305 219 281 22.4 38
10 359 273 333 25.4 44
12 419 324 363 28.4 44
14 483 356 395 31.8 44
16 536 406 422 38.1 44
18 594 457 450 41.1 51
20. 651 508 480 44.5 51
24 772 610 540 50.8 51

类600

法兰铲和环垫片

NPS 一个 B C t W
1/2 51 16 129 6.4 32
3/4 64 21 136 6.4 32
1 70 27 139 6.4 32
1¼ 79 37 150 9.7 32
1½ 92 43 150 9.7 32
2 108 55 158 9.7 32
2½ 127 67 177 12.7 32
3. 146 83 177 12.7 32
3½ 159 96 211 15.7 38
4 191 108 211 15.7 38
5 238 135 248 19.1 38
6 264 162 248 22.4 38
8 318 212 288 28.4 38
10 397 265 352 35.1 44
12 454 315 381 41.1 44
14 489 346 398 44.5 44
16 562 397 435 50.8 44
18 610 448 459 53.8 51
20. 679 497 493 63.5 51
24 787 597 547 73.2 51

类900

法兰铲和环垫片

NPS 一个 B C t W
1/2 60 16 134 6.4 32
3/4 67 21 137 6.4 32
1 76 27 142 6.4 32
1¼ 86 37 151 9.7 32
1½ 95 43 151 9.7 32
2 140 55 174 12.7 32
2½ 162 67 186 12.7 32
3. 165 83 186 15.7 32
4 203 108 217 19.1 38
5 244 135 259 22.4 38
6 286 162 259 25.4 38
8 356 212 307 35.1 38
10 432 265 370 41.1 44
12 495 315 401 47.8 44
14 518 346 412 53.8 44
16 572 397 440 60.5 44
18 635 448 471 66.5 51
20. 696 497 501 73.2 51
24 835 597 571 88.9 51

类1500

法兰铲和环垫片

NPS 一个 B C t W
1/2 61 16 135 6.4 32
3/4 67 21 137 9.7 32
1 76 27 142 9.7 32
1¼ 86 35 151 9.7 32
1½ 95 41 151 12.7 32
2 140 53 174 12.7 32
2½ 162 63 190 15.7 32
3. 172 78 190 19.1 32
4 206 102 219 22.4 38
5 251 128 256 28.4 38
6 279 154 256 35.1 38
8 349 203 303 41.1 38
10 432 255 370 50.8 44
12 518 303 412 60.5 44
14 575 333 442 66.5 44
16 638 381 472 76.2 44
18 702 429 504 85.9 51
20. 752 478 530 95.3 51
24 899 575 603 111.3 51

类2500

法兰铲和环垫片

NPS 一个 B C t W
1/2 67 16 137 9.7 32
3/4 73 21 140 9.7 32
1 83 27 145 9.7 32
1¼ 102 35 161 12.7 32
1½ 114 41 161 15.7 32
2 143 53 175 15.7 32
2½ 165 63 201 19.1 32
3. 194 78 201 22.4 32
4 232 102 232 28.4 38
5 276 128 273 35.1 38
6 314 154 273 41.1 38
8 384 198 321 53.8 38
10 473 248 390 66.5 44
12 546 289 427 79.2 44
