法兰球阀、截止阀或闸阀的相对尺寸是多少?ASME B16.10图表回答了这个问题,因为它标准化了最常见的法兰阀门的进口和出口之间的距离。本ASME规范的目的是确保不同制造商生产的阀门的互换性。

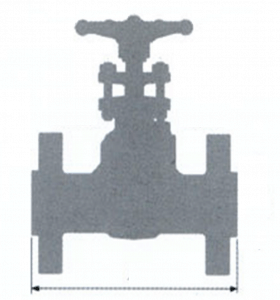

阀门面对面尺寸(150-2500#)
阀门150级
注:带射频面法兰阀门(ASME B16.10)
150 # | 球长图案 | 球短图案 | 闸板实心楔形和双阀瓣 | 门导管 | 插头短型 | 插入规则模式 | 插头文丘里图 | 塞子圆孔全孔 | 地球仪升降和摆动检查 | Y-Globe和Y-Swing Check |
---|---|---|---|---|---|---|---|---|---|---|
1/2 | 108 | 108 | 108 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 108 | 140 |
3/4 | 117 | 117 | 117 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 117 | 152 |
1 | 127 | 127 | 127 | - - - - - - | 140 | - - - - - - | - - - - - - | 176 | 127 | 165 |
1 1/4 | 140 | 140 | 140 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 140 | 184 |
1又1/2 | 165 | 165 | 165 | - - - - - - | 165 | - - - - - - | - - - - - - | 222 | 165 | 203 |
2½ | 178 | 178 | 178 | 178 | 178 | - - - - - - | 178 | 267 | 203 | 229 |
2½ | 190 | 190 | 190 | 190 | 190 | - - - - - - | - - - - - - | 298 | 216 | 279 |
3. | 203 | 203 | 203 | 203 | 203 | - - - - - - | 203 | 343 | 241 | 318 |
4 | 229 | 229 | 229 | 229 | 229 | 305 | 229 | 432 | 292 | 368 |
5 | - - - - - - | - - - - - - | 254 | - - - - - - | 254 | 381 | - - - - - - | - - - - - - | 356 | - - - - - - |
6 | 394 | 267 | 267 | 267 | 267 | 394 | 394 | - - - - - - | 406 | 470 |
8 | 457 | 292 | 292 | 292 | 292 | 457 | 457 | - - - - - - | 495 | 597 |
10 | 533 | 330 | 330 | 330 | 330 | 533 | 533 | - - - - - - | 622 | 673 |
12 | 610 | 356 | 356 | 356 | 356 | 610 | 610 | - - - - - - | 698 | 775 |
14 | 686 | 381 | 381 | 381 | - - - - - - | 686 | 686 | - - - - - - | 787 | - - - - - - |
16 | 762 | 406 | 406 | 406 | - - - - - - | 762 | 762 | - - - - - - | 914 | - - - - - - |
18 | 864 | - - - - - - | 432 | 432 | - - - - - - | 864 | 864 | - - - - - - | 978 | - - - - - - |
20. | 914 | - - - - - - | 457 | 457 | - - - - - - | 914 | 914 | - - - - - - | 978 | - - - - - - |
22 | - - - - - - | - - - - - - | - - - - - - | 508 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 1067 | - - - - - - |
24 | 1067 | - - - - - - | 508 | 508 | - - - - - - | 1067 | 1067 | - - - - - - | 1295 | - - - - - - |
26 | - - - - - - | - - - - - - | 559 | 559 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 1295 | - - - - - - |
28 | - - - - - - | - - - - - - | 610 | 610 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 1448 | - - - - - - |
30. | - - - - - - | - - - - - - | 610 | 660 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 1524 | - - - - - - |
32 | - - - - - - | - - - - - - | - - - - - - | 711 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
34 | - - - - - - | - - - - - - | - - - - - - | 762 | 1016 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
36 | - - - - - - | - - - - - - | 711 | 813 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 1956 | - - - - - - |
阀门300级
注:RF面法兰阀门的尺寸(单位:mm) (ASME B16.10)
300 # | 球长图案 | 球短图案 | 闸板实心楔形和双阀瓣和导管 | 插头短和文丘里图案 | 插入规则模式 | 塞子圆孔全孔 | 环球及升降机检查 | 旋启式止 |
---|---|---|---|---|---|---|---|---|
1/2 | 140 | 140 | 140 | - - - - - - | - - - - - - | - - - - - - | 152 | - - - - - - |
3/4 | 152 | 152 | 152 | - - - - - - | - - - - - - | - - - - - - | 178 | - - - - - - |
1 | 165 | 165 | 165 | 159 | - - - - - - | 190 | 203 | 216 |
1 1/4 | 178 | 178 | 178 | - - - - - - | - - - - - - | - - - - - - | 216 | 229 |
1又1/2 | 190 | 190 | 190 | 190 | - - - - - - | 241 | 229 | 241 |
2½ | 216 | 216 | 216 | 216 | - - - - - - | 282 | 267 | 267 |
2½ | 241 | 241 | 241 | 241 | - - - - - - | 330 | 292 | 292 |
3. | 282 | 282 | 282 | 282 | - - - - - - | 387 | 318 | 318 |
4 | 305 | 305 | 305 | 305 | - - - - - - | 457 | 356 | 356 |
5 | - - - - - - | - - - - - - | 381 | - - - - - - | - - - - - - | - - - - - - | 400 | 400 |
6 | 403 | 403 | 403 | 403 | 403 | 559 | 444 | 444 |
8 | 502 | 419 | 419 | 419 | 502 | 686 | 559 | 533 |
10 | 568 | 457 | 457 | 457 | 568 | 826 | 622 | 622 |
12 | 648 | 502 | 502 | 502 | 711 | 965 | 711 | 711 |
14 | 762 | 572 | 762 | 762 | 762 | - - - - - - | - - - - - - | 838 |
16 | 838 | 610 | 838 | 838 | 838 | - - - - - - | - - - - - - | 864 |
18 | 914 | 660 | 914 | 914 | 914 | - - - - - - | - - - - - - | 978 |
20. | 991 | 711 | 991 | 991 | 991 | - - - - - - | - - - - - - | 1016 |
22 | 1092 | - - - - - - | 1092 | 1092 | 1092 | - - - - - - | - - - - - - | 1118 |
24 | 1143 | 813 | 1143 | 1143 | 1143 | - - - - - - | - - - - - - | 1346 |
26 | 1245 | - - - - - - | 1245 | 1245 | 1245 | - - - - - - | - - - - - - | 1346 |
28 | 1346 | - - - - - - | 1346 | 1346 | 1346 | - - - - - - | - - - - - - | 1499 |
30. | 1397 | - - - - - - | 1397 | 1397 | 1397 | - - - - - - | - - - - - - | 1594 |
32 | 1524 | - - - - - - | 1524 | 1524 | 1524 | - - - - - - | - - - - - - | - - - - - - |
34 | 1626 | - - - - - - | 1626 | 1626 | 1626 | - - - - - - | - - - - - - | - - - - - - |
36 | 1727 | - - - - - - | 1727 | 1727 | 1727 | - - - - - - | - - - - - - | 2083 |
600级阀门
注:RF面法兰阀门的尺寸(单位:mm) (ASME B16.10)
600# | 球长图案 | 闸板实心楔形、双阀瓣和长型导管 | 插入规则和文丘里图案 | 塞子圆孔全孔 | 全球升降止回阀和摆动止回阀长模式 |
---|---|---|---|---|---|
1/2 | 165 | 165 | - - - - - - | - - - - - - | 165 |
3/4 | 190 | 190 | - - - - - - | - - - - - - | 190 |
1 | 216 | 216 | 216 | 254 | 216 |
1 1/4 | 229 | 229 | 229 | - - - - - - | 229 |
1又1/2 | 241 | 241 | 241 | 318 | 241 |
2½ | 292 | 292 | 292 | 330 | 292 |
2½ | 330 | 330 | 330 | 381 | 330 |
3. | 356 | 356 | 356 | 444 | 356 |
4 | 432 | 432 | 432 | 508 | 432 |
5 | - - - - - - | 508 | - - - - - - | - - - - - - | 508 |
6 | 559 | 559 | 559 | 660 | 559 |
8 | 660 | 660 | 660 | 794 | 660 |
10 | 787 | 787 | 787 | 940 | 787 |
12 | 838 | 838 | 838 | 1067 | 838 |
14 | 889 | 889 | 889 | - - - - - - | 889 |
16 | 991 | 991 | 991 | - - - - - - | 991 |
18 | 1092 | 1092 | 1092 | - - - - - - | 1092 |
20. | 1194 | 1194 | 1194 | - - - - - - | 1194 |
22 | 1295 | 1295 | 1295 | - - - - - - | 1295 |
24 | 1397 | 1397 | 1397 | - - - - - - | 1397 |
26 | 1448 | 1448 | 1448 | - - - - - - | 1448 |
28 | 1549 | 1549 | - - - - - - | - - - - - - | 1600 |
30. | 1651 | 1651 | 1651 | - - - - - - | 1651 |
32 | 1778 | 1778 | 1778 | - - - - - - | - - - - - - |
34 | 1930 | 1930 | 1930 | - - - - - - | - - - - - - |
36 | 2083 | 2083 | 2083 | - - - - - - | 2083 |
阀门900级
注:RF面法兰阀门的尺寸(单位:mm) (ASME B16.10)
900# | 闸板实心楔形、双阀瓣和长型导管 | 插入规则和文丘里图案 | 塞子圆孔全孔 | 全球升降止回阀和摆动止回阀长模式 | 球长图案 |
---|---|---|---|---|---|
3/4 | - - - - - - | - - - - - - | - - - - - - | 229 | - - - - - - |
1 | 254 | 254 | - - - - - - | 254 | 254 |
1¼ | 279 | 279 | - - - - - - | 279 | 279 |
1½ | 305 | 305 | 356 | 305 | 305 |
2 | 368 | 368 | 381 | 368 | 368 |
2½ | 419 | 419 | 432 | 419 | 419 |
3. | 381 | 381 | 470 | 381 | 381 |
4 | 457 | 457 | 559 | 457 | 457 |
5 | 559 | - - - - - - | - - - - - - | 559 | - - - - - - |
6 | 610 | 610 | 737 | 610 | 610 |
8 | 737 | 737 | 813 | 737 | 737 |
10 | 838 | 838 | 965 | 838 | 838 |
12 | 965 | 965 | 1118 | 965 | 965 |
14 | 1029 | - - - - - - | - - - - - - | 1029 | 1029 |
16 | 1130 | 1130 | - - - - - - | 1130 | 1130 |
18 | 1219 | - - - - - - | - - - - - - | 1219 | 1219 |
20. | 1321 | 1321 | - - - - - - | 1321 | 1321 |
22 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
24 | 1549 | - - - - - - | - - - - - - | 1549 | 1549 |
阀门1500级
注:RF面法兰阀门的尺寸(单位:mm) (ASME B16.10)
1500 # | 闸板实心楔形双阀瓣和导管长结构 | 插入规则和文丘里图案 | 塞子圆孔全孔 | 球形升降止回阀和摆动止回阀短型 | 球长图案 |
---|---|---|---|---|---|
1/2 | - - - - - - | - - - - - - | - - - - - - | 216 | - - - - - - |
3/4 | - - - - - - | - - - - - - | - - - - - - | 229 | - - - - - - |
1 | 254 | 254 | - - - - - - | 254 | - - - - - - |
1¼ | 279 | 279 | - - - - - - | 279 | - - - - - - |
1½ | 305 | 305 | - - - - - - | 305 | - - - - - - |
2 | 368 | 368 | 391 | 368 | 368 |
2½ | 419 | 419 | 454 | 419 | 419 |
3. | 470 | 470 | 524 | 470 | 470 |
4 | 546 | 546 | 625 | 546 | 546 |
5 | 673 | - - - - - - | - - - - - - | 673 | - - - - - - |
6 | 705 | 705 | 787 | 705 | 705 |
8 | 832 | 832 | 889 | 832 | 832 |
10 | 991 | 991 | 1067 | 991 | 991 |
12 | 1130 | 1130 | 1219 | 1130 | 1130 |
14 | 1257 | - - - - - - | - - - - - - | 1257 | 1257 |
16 | 1384 | 1384 | - - - - - - | 1384 | 1384 |
18 | 1537 | - - - - - - | - - - - - - | 1537 | - - - - - - |
20. | 1664 | - - - - - - | - - - - - - | 1664 | - - - - - - |
22 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
24 | 1943 | - - - - - - | - - - - - - | 1943 | - - - - - - |
阀门2500级
注:RF面法兰阀门的尺寸(单位:mm) (ASME B16.10)
2500 # | 闸板实心楔形双阀瓣和导管长结构 | 插入规则模式 | 全球升降止回阀和摆动止回阀长模式 | 球长图案 |
---|---|---|---|---|
1/2 | 264 | - - - - - - | 264 | - - - - - - |
3/4 | 273 | - - - - - - | 273 | - - - - - - |
1 | 308 | 308 | 308 | - - - - - - |
1¼ | 349 | - - - - - - | 349 | - - - - - - |
1½ | 384 | 384 | 384 | - - - - - - |
2 | 451 | 451 | 451 | 451 |
2½ | 508 | 508 | 508 | 508 |
3. | 578 | 578 | 578 | 578 |
4 | 673 | 673 | 673 | 673 |
5 | 794 | 794 | 794 | - - - - - - |
6 | 914 | 914 | 914 | 914 |
8 | 1022 | 1022 | 1022 | 1022 |
10 | 1270 | 1270 | 1270 | 1270 |
12 | 1422 | 1422 | 1422 | 1422 |
