什么是截止阀?什么时候用它代替闸阀和球阀?在这篇文章中,我们说明了这种类型的阀门的范围(简而言之,就是调节流量),与其他类型阀门的区别,可供选择的设计和规格(铸钢为BS 1873,锻钢为API 602/BS 5352)。

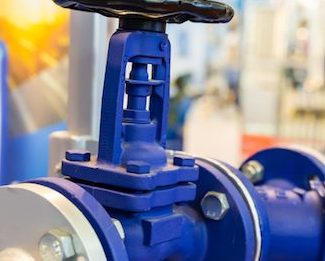

截止阀用途
截止阀用于调节流体的流量关闭流体(即使用于关闭操作,也应始终优先使用球阀和闸阀)。截止阀是一种双向阀,与止回阀不同,这意味着流体可以在阀门内以任何一种方式流动。

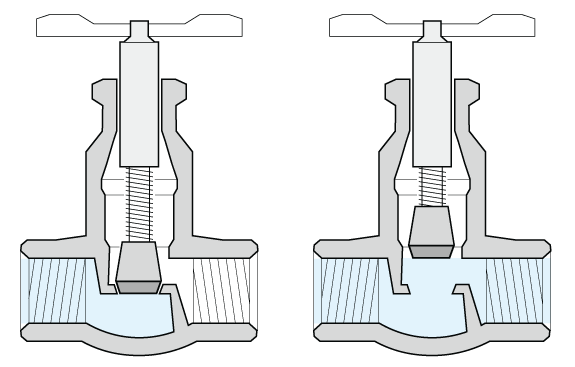

该图像说明了阀门的工作原理及其主要部件:基本上,流量是通过一个阀瓣来管理的,该阀瓣可以从阀座上抬起(手动或通过执行器),从而调节允许的流量。

用于石油化工行业管道应用的截止阀的主要规格是:
- BS 1873:铸钢阀门
- API 603:不锈钢阀门
- API 602/BS 5352:锻钢阀门
- API 598和BS EN 12266-1:阀门测试
- ASME B16.10:阀门的相对尺寸
- ASME B16.5和ASME B16.47:法兰连接
- ASME B16.25:对接焊接连接设计
- ASME B16.34:按材料等级划分的压力和温度等级
截止阀的优点和缺点
- 良好的节流和关闭能力
- 易于维护和重新铺设座椅
- 如果阀瓣没有连接到阀杆上,可以用作截止止回阀
主要缺点有:
- 阀门在管道系统中产生压降(与闸阀不同):这是由于流体在阀门内流动不是线性的,阀门有一个“s形”通道(见下图)。
- 截止阀比闸阀需要更大的扭矩
截止阀类型

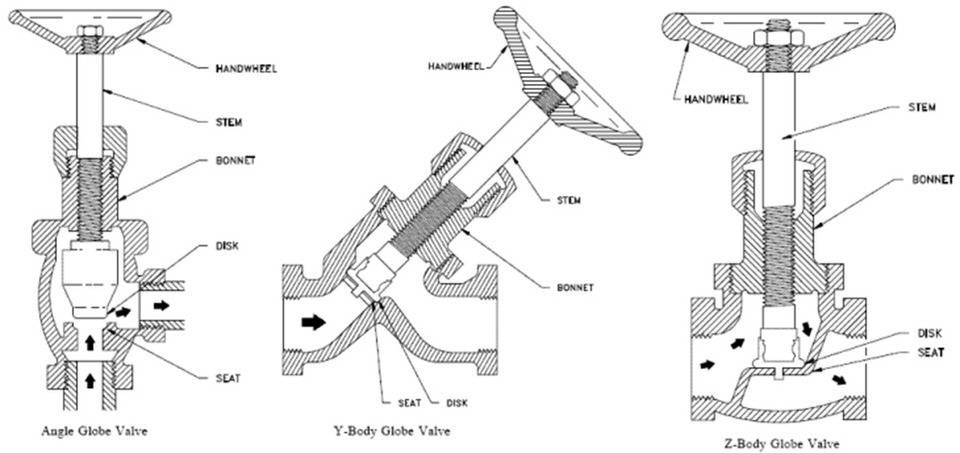

考虑到阀体的形状,该阀门有三种主要类型:
- 直型或“T”型
- 角度或“90度”
- Y型或“wye截止阀”

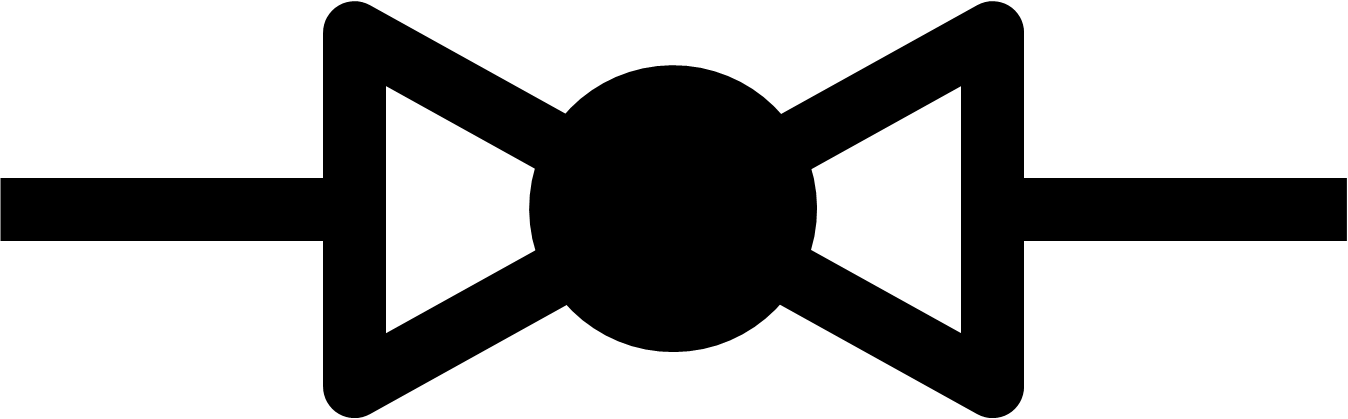

截止阀符号在P&ID图如下:
截止阀和球阀
地球仪和球阀球阀主要用于关闭操作,而截止阀主要用于节流流体。这两种阀门分别是用于关闭(球阀)和调节(截止阀)应用的行业标准。
截止阀不适合关闭操作,因为它会在管道系统中产生压降(全通径球阀不存在这个问题)。
即使在连续开关操作的情况下,球阀的使用寿命也很长;在这种应用环境下,截止阀很容易损坏。
截止阀和闸阀
这两种阀门的主要区别是:
- 流体关闭的主要目的是闸阀,而流量节流是截止阀的主要目标
- 闸阀的流体调节能力差,甚至为零
- 闸阀不会在管道中产生压降,而截止阀会
- 截止阀的开启速度比闸阀快
总结这个话题:使用球阀(或闸阀)进行关闭操作;使用截止阀进行调节。不要认为这些阀门是可互换的。
截止阀图

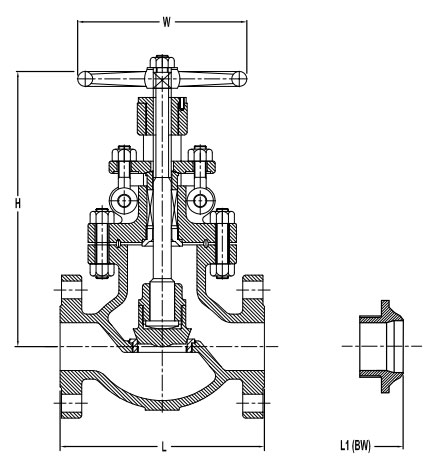

截止阀总装配图如图所示:
然而,根据以下因素,存在大量的变化:
- 阀体材料:铸造(BS 1873)和锻造(API 602/BS 5352)
- 阀盖设计:标准或压力密封型(适用于高压应用)
- 阀盖与阀体连接:螺栓连接或焊接连接
- 阀连接端口类型:法兰(如图所示),对焊,承插焊/螺纹(锻造体)
- 圆盘式
- 阀杆类型(上升/不上升)
- 密封类型:锥形或扁平
- 规格:BS, API, EN
- 执行方式:手动,带变速箱,带执行机构
截止阀尺寸
表中显示的是BS 1873螺栓阀盖型阀门的尺寸和重量。
类150
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 8 (203) | 13-3/8 (340) | 8-7/8 (225) |
2 - 1/2 " | 份81/2 (216) | 14 1/2 (368) | 8-7/8 (225) |
3” | 九个半(241) | 16-1/2 (419) | 11-7/8 (302) |
4” | 已经降至11 (292) | 17-3/8 (441) | 12-3/4 (325) |
5” | 14 (356) | 24 (610) | 12-3/4 (325) |
6” | 16 (406) | 24 (610) | 17-3/4 (451) |
8” | 19-1/2 (495) | 26-3/4 (679) | 21-5/8 (549) |
10” | 24-1/2 (622) | 30 (762) | 30 (762) |
12 " | 27-1/2 (699) | 33-7/8 (860) | 30 (762) |
14” | 31 (787) | 56 (1422) | 31-1/2 (800) |
16“ | 36 (914) | 64 (1626) | 35-1/2 (902) |
齿轮操作机构推荐尺寸为10″及以上 |
类300
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 10 1/2 (267) | 13-3/8 (340) | 9 (229) |
2 - 1/2 " | 已经降至11 (292) | 15-3/8 (390) | 9 (229) |
3” | 12-1/2 (318) | 16-1/2 (419) | 13 (330) |
4” | 14 (356) | 19-3/8 (492) | 14 (356) |
5” | 15-3/4 (400) | 21-1/2 (546) | 15-3/4 (400) |
6” | 17-1/2 (445) | 24-3/8 (619) | 17-3/4 (451) |
8” | 22日(559) | 31-1/4 (794) | 22日(559) |
10” | 24-1/2 (622) | 45 (1143) | 34 (864) |
12 " | 28 (711) | 49 (1245) | 34 (864) |
齿轮操作机构推荐尺寸为8″及以上 |
类600
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 已经降至11 (292) | 15-1/2 (394) | 九个半(241) |
2 - 1/2 " | 13 (330) | 17 (432) | 11 (279) |
3” | 14 (356) | 19 (483) | 13 (330) |
4” | 17 (432) | 21 (533) | 14 (356) |
5” | 20 (508) | 25 (635) | 15-3/4 (400) |
6” | 22日(559) | 26-7/8 (683) | 18 (457) |
8” | 26日(660年) | 35 (889) | 20 (508) |
10” | 31 (787) | 49 (1245) | 24 (610) |
12 " | 33 (838) | 58 (1473) | 30 (762) |
齿轮操作机构推荐尺寸为8″及以上 |
类900
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 14 1/2 (368) | 20-1/2 (521) | 12 (305) |
3” | 15 (381) | 22-3/4 (578) | 14 (356) |
4” | 18 (457) | 所创26(673)半 | 21-1/2 (546) |
6” | 24 (610) | 36 (914) | 20 (508) |
8” | 29日(737) | 37 (940) | 24 (610) |
齿轮操作机构推荐尺寸6″及以上 |
截止阀尺寸等级1500
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 14 1/2 (368) | 24 (610) | 14 (356) |
3” | 18-1/2 (470) | 26日(660年) | 16 (406) |
4” | 21-1/2 (546) | 28 (711) | 18 (457) |
6” | 27-3/4 (705) | 37 1/2 (952) | 24 (610) |
8” | 32-3/4 (832) | 45 (1143) | 24 (610) |
齿轮操作机构推荐尺寸6″及以上 |
截止阀尺寸等级2500
尺寸(英寸)(毫米)
大小 | L / l1 | H(打开) | W |
---|---|---|---|
2” | 17-3/4 (451) | 25-1/2 (648) | 16 (406) |
3” | 22-3/4 (578) | 32-1/2 (825) | 20 (508) |
4” | 所创26(673)半 | 47 (1194) | 24 (610) |
6” | 36 (914) | 70 - 1/2 (1790) | 28 (711) |
8” | 40-1/4 (1022) | / | / |
齿轮操作机构推荐尺寸6″及以上 |
