法兰连接的短端

作者:188bet金宝慱
发布:2017年9月20日
6个评论

什么是存根端，为什么要使用它?短端是对焊接头，可用于(与搭接法兰结合使用)，也可用于焊接颈法兰，以形成法兰连接。使用短端有两个优点:对于高材料等级的管道系统，它可以降低法兰连接的总成本(因为搭接法兰不需要采用与管道和短端相同的材料，但可以采用较低的等级);它加快了安装过程，因为搭接法兰可以旋转，以方便对准螺栓孔。短端可在短和长模式(ASA和MSS短端)，尺寸可达80英寸。

Stub端应用程序

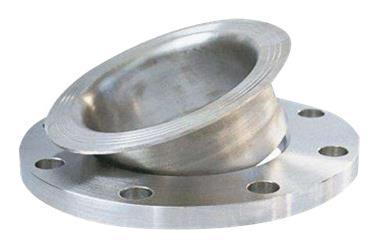

一个螺栓端和一个搭接法兰是否可以作为法兰连接的替代方法一起使用比焊接颈法兰。

在本例中，需要合并的两个设备是:

存根端，这实际上是一段管道，一端向外展开，另一端准备焊接到相同口径的管道上(NPS =公称管道尺寸)，材料还有壁厚。短端最广泛使用的制造工具是扩口机，它能够扩口管道的末端，然后将其切割到一定长度。

搭接法兰，实际上是用来把两段管子固定在一起的。

搭接短端的好处

使用短端有以下两个优点:

降低法兰连接的总成本

一般来说，搭接法兰的等级比短端和管道的材料要低，因此节省了法兰接头使用的高档材料的总重量。

例子:

对于SS316管道，不采用全316焊接颈法兰，而是采用一种焊接颈法兰的组合SS316短端和碳钢搭接法兰可以做同样的工作，但SS316材料的总重量会更低，成本也会更低。

从本质上讲，短端可以最大限度地减少不锈钢、双相和镍合金管道中高级材料的重量，从而节省成本。当然，法兰的直径越大，等级越高，节约的成本就越高!

便于法兰的安装

搭接法兰可以在管道上旋转，简化了配合法兰螺栓孔的对准

值得注意的是，螺栓端在高压应用中也越来越受欢迎(而在过去，它们仅用于低压应用)。

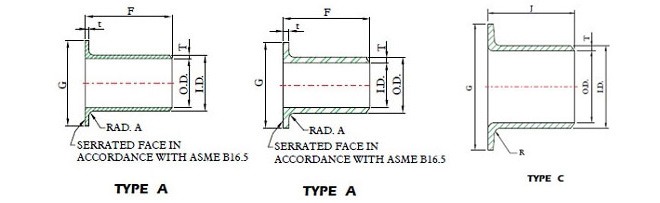

存根类型

短端有三种不同的类型，命名为“A型”，“B型”和“C型”:

第一种类型(A)的制造和加工，以匹配标准搭接背法兰(这两种产品必须组合使用)。配合表面具有相同的轮廓，以允许闪光面平稳加载
B型短端必须与标准滑套法兰一起使用
C型短端可以与搭接法兰或滑接法兰一起使用，由管道制造

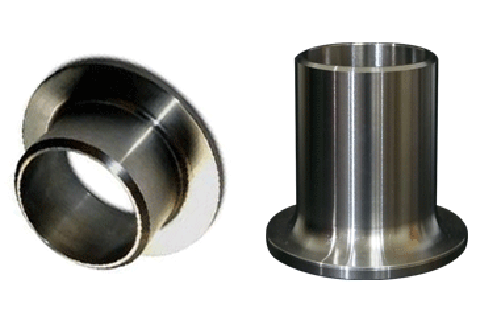

短/长图案存根(asa / mss)

短端可在两种不同的模式:

短的模式，称为MSS-A存根末端
长模式，称为ASA-A存根端(或ANSI长度存根端)

短端整理

短端可以与不同的末端整理:

斜切的结束
方结束
法兰盘接头
槽末端
螺纹端(仅限男性)

短端材料

ASTM	年级	爹妈等效
A234 WPB碳钢	B	K03006
A403不锈钢	304/304L	S30403
	304 h	S30409
	316/316L	S31603
	316 h	S31609
	317升	S31703
	904升	N08904
	309 s /小时	S30908
	310年代	S31008
	321	S32100
	6 xn	N08367
	20 cb	N08020
	347	S34709
	254 smo	S31254
A815双工/超级双工	2205	/ S32205 S31803母材
	Zeron 100	S32760
	2507	S32750
	410	S41000
A366镍合金	HC22	N06022
	HB-3	N10675
	HG3	N06985
	HX	N06002
	HC2000	N06200
	HC276	N10276
	NCI	N06600
	数控	N04400
	N	N02200
	问	N02201
	NCMC	N06625
	NICMC	N08825
	NIC10	N08810
	NIC11	N08811

存根尺寸

该图表以英寸为单位显示MSS和ANSI存根尺寸。

		MSS Stub结束			ANSI Stub			管OD			管WT			圈OD		半径		法兰厚度
NPS	原理图	最小值	笔名	马克斯	最小值	笔名	马克斯	最小值	笔名	马克斯	最小值	笔名	马克斯	最小值	马克斯	最小值	笔名	最小值	马克斯
1/2 "	05年年代	1.94	2	2.06	2.94	3.	3.06	０．８０９	0.84	0.896	0.057	0.065	0.073	1.35	1.38	3/32	1/8	0.065	0.127
	十年代										0.073	0.083	0.093					0.083	0.145
	40年代										0.095	0.109	0.123					0.109	0.171
	80年代										0.129	0.147	0.165					0.147	0.209
3/4”	05年年代	1.94	2	2.06	2.94	3.	3.06	1.019	1.05	1.106	0.057	0.065	0.073	1.66	1.69	3/32	1/8	0.065	0.127
	十年代										0.073	0.083	0.093					0.083	0.145
	40年代										０．０９９	0.113	0.127					0.113	0.175
	80年代										0.135	0.154	0.173					0.154	0.216
1	05年年代	1.94	2	2.06	3.94	4	4.06	1.284	1.315	1.376	0.057	0.065	0.073	1.7	2	3/32	1/8	0.065	0.127
	十年代										0.095	0.109	0.123					0.109	0.171
	40年代										0.116	0.133	0.15					0.133	0.195
	80年代										0.157	0.179	0.201					0.179	0.241
1 1/4	05年年代	1.94	2	2.06	3.94	4	4.06	1.629	1.66	1.716	0.057	0.065	0.073	2.47	2.5	5/32	3/16	0.065	0.127
	十年代										0.095	0.109	0.123					0.109	0.171
	40年代										0.123	0.14	0.158					0.14	0.202
	80年代										0.167	0.191	0.215					0.191	0.253
1又1/2	05年年代	1.94	2	2.06	3.94	4	4.06	1.869	1.9	1.965	0.057	0.065	0.073	2.85	2.88	7/32	1/4	0.065	0.127
	十年代										0.095	0.109	0.123					0.109	0.171
	40年代										0.127	0.145	0.163					0.145	０．２０７
	80年代										0.175	0.2	0.225					0.2	0.262
2	05年年代	2.44	2.5	2.56	5.94	6	6.06	2.344	2.375	2.456	0.057	0.065	0.073	3.59	3.62	9/32	5/16	0.065	0.127
	十年代										0.095	0.109	0.123					0.109	0.171
	40年代										0.135	0.154	0.173					0.154	0.216
	80年代										0.191	0.218	0.245					0.218	0.28
2个半	05年年代	2.44	2.5	2.56	5.94	6	6.06	2.844	2.875	2.966	0.073	0.083	0.093	3.9	4.12	9/32	5/16	0.083	0.145
	十年代										0.105	0.12	0.135					0.12	0.182
	40年代										0.178	0.203	0.228					0.203	0.265
	80年代										0.242	0.276	0.311					0.276	0.338
3.	05年年代	2.44	2.5	2.56	5.94	6	6.06	3.469	3.5	3.596	0.073	0.083	0.093	4.97	5	11/32	3/8	0.083	0.145
	十年代										0.105	0.12	0.135					0.12	0.182
	40年代										0.189	0.216	0.243					0.216	0.278
	80年代										0.263	0.3	0.338					0.3	0.362
3 1/2	05年年代	2.94	3.	3.06	5.94	6	6.06	3.969	4	4.096	0.073	0.083	0.093	5.47	5.5	11/32	3/8	0.083	0.145
	十年代										0.105	0.12	0.135					0.12	0.182
	40年代										0.198	0.226	0.254					0.226	0.238
	80年代										0.278	0.318	0.358					0.318	0.38
4	05年年代	2.94	3.	3.06	5.94	6	6.06	4.469	4.5	4.593	0.073	0.083	0.093	6.16	6.19	3/8	7/16	0.083	0.145
	十年代										0.105	0.12	0.135					0.12	0.182
	40年代										０．２０７	0.237	0.267					0.237	0.299
	80年代										0.295	0.337	０．３７９					0.337	0.399
5	05年年代	2.94	3.	3.06	7.94	8	8.06	5.532	5.563	5.683	0.095	0.109	0.123	7.28	7.31	3/8	7/16	0.109	0.171
	十年代										0.117	0.134	0.151					0.134	0.196
	40年代										0.226	0.258	0.29					0.258	0.32
	80年代										0.328	0.375	0.422					0.375	0.437
6	05年年代	3.44	3.5	3.56	7.94	8	8.06	6.594	6.625	6.743	0.095	0.109	0.123	8.47	8.5	7/16	1/2	0.109	0.171
	十年代										0.117	0.134	0.151					0.134	0.196
	40年代										0.245	0.28	0.315					0.28	0.342
	80年代										0.378	0.432	0.486					0.432	0.494
8	05年年代	3.94	4	4.06	7.94	8	8.06	8.594	8.625	8.743	0.095	0.109	0.123	10.59	10.62	7/16	1/2	0.109	0.171
	十年代										0.13	0.148	0.167					0.148	0.21
	40年代										0.282	0.322	0.362					0.322	0.384
	80年代										0.438	0.5	0.563					0.5	0.562
10	05年年代	4.91	5	5.09	9.91	10	10.09	10.719	10.75	10.913	0.117	0.134	0.151	12.69	12.75	7/16	1/2	0.134	0.196
	十年代										0.144	0.165	0.186					0.165	0.227
	40年代										0.319	0.365	0.411					0.365	0.427
	80年代										0.438	0.5	0.563					0.5	0.562
12	05年年代	5.91	6	6.09	9.91	10	10.09	12.719	12.75	12.913	0.137	0.156	0.176	14.94	15	7/16	1/2	0.156	0.218
	十年代										0.158	0.18	0.203					0.18	0.242
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
14	05年年代	5.91	6	6.09	11.91	12	12.09	13.969	14	14.17	0.137	0.156	0.176	16.19	16.25	7/16	1/2	0.156	0.218
	十年代										0.165	0.188	0.212					0.188	0.25
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
16	05年年代	5.91	6	6.09	11.91	12	12.09	15.969	16	16.18	0.144	0.165	0.176	18.44	18.5	7/16	1/2	0.165	0.227
	十年代										0.165	0.188	0.212					0.188	0.25
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
18	05年年代	5.91	6	6.09	11.91	12	12.09	17.969	18	18.19	0.144	0.165	0.176	20.94	21	7/16	1/2	0.165	0.227
	十年代										0.165	0.188	0.212					0.188	0.25
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
20.	05年年代	5.91	6	6.09	11.91	12	12.09	19.969	20.	20.24	0.165	0.188	0.212	22.94	23	7/16	1/2	0.188	0.25
	十年代										0.191	0.218	0.245					0.218	0.28
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
24	05年年代	5.81	6	6.19	11.91	12	12.09	23.969	24	24.24	0.191	0.218	0.245	27.19	27.25	7/16	1/2	0.218	0.28
	十年代										0.219	0.25	0.281					0.25	0.312
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
26	05年年代	5.81	6	6.19	11.81	12	12.19	25.969	26	26.24				29.19	29.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
28	05年年代	5.81	6	6.19	11.81	12	12.19	27.969	28	28.24				31.69	31.75	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
30.	05年年代	5.81	6	6.19	11.81	12	12.19	29.969	30.	30.24				33.69	33.75	7/16	1/2
	十年代										0.273	0.312	0.351					0.312	0.374
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
32	05年年代	5.81	6	6.19	11.81	12	12.19	31.969	32	32.24				35.94	36	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.422
	80年代										0.438	0.5	0.563					0.5	0.563
34	05年年代	5.81	6	6.19	11.81	12	12.19	33.969	34	34.24				37.94	38	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
36	05年年代	5.81	6	6.19	11.81	12	12.19	35.969	36	36.24				40.19	40.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
38	05年年代	5.81	6	6.19	11.81	12	12.19	37.969	38	38.24				42.69	42.75	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
40	05年年代	5.81	6	6.186	11.81	12	12.19	39.969	40	40.24				44.69	44.75	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
42	05年年代	5.81	6	6.186	11.81	12	12.19	41.969	42	42.24				46.94	47	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
44	05年年代	5.81	6	6.186	11.81	12	12.19	43.969	44	44.24				49.19	19.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
46	05年年代	5.81	6	6.19	11.81	12	12.19	45.969	46	46.24				51.19	51.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438		0.563					0.5	0.562
48	05年年代	5.81	6	6.19	11.81	12	12.19	47.969	48	48.24				53.19	53.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
50	05年年代	5.81	6	6.19	11.81	12	12.19	49.969	50	50.24				55.19	55.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
52	05年年代	5.81	6	6.19	11.81	12	12.19	51.969	52	52.24				57.19	57.25	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
54	05年年代	5.81	6	6.19	11.81	12	12.19	53.969	54	54.24				59.44	59.5	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438		0.563					0.5	0.562
60	05年年代	5.81	6	6.19	11.81	12	12.19	59.969	60	60.24				65.44	65.5	7/16	1/2
	十年代
	40年代										0.328	0.375	0.422					0.375	0.437
	80年代										0.438	0.5	0.563					0.5	0.562
