如何定义锻造配件?术语“锻造配件”是指用于小口径管道和管道系统的两种管件(承插焊和螺纹)(通常直径低于4英寸的3000级管件,直径低于2英寸的6000级管件和9000级管件)。这些配件是由锻造和加工固体钢制造的,有多种形状,如弯头,三通,减速器,接头,联轴器。ASME B16.11规范涵盖了石油和天然气应用的插座和螺纹配件。对于较大的管道尺寸,使用ASME B16.9对接接头应使用代替。
锻造配件,如b16.11
锻造与对接焊配件
锻造接头用于直径小于2或4英寸的管道系统(2000#/3000#接头为4″,6000#/9000#接头为2″),而对接焊缝配件用于直径较大的管道。
锻造接头的两种主要类型是所谓的承插焊接头(通过角焊连接到管道上)和螺纹接头(将管道拧到接头上)。
ASME B16.11,MSS sp 75, MSS sp 83, MSS sp 95规格涵盖锻造配件(插座焊接和螺纹)以适应ASME B36.10和ASME B36.19小口径碳管、合金管、不锈钢管、镍合金管。
锻造配件由实心钢块制造,在上述适用规范规定的公差范围内进行机械加工以获得最终所需的形状。这与对接焊配件不同,对接焊配件是通过切割、弯曲和成型来制造的188app官网
锻造配件类型
承插焊和螺纹接头有多种形状(弯头,三通,帽,适配器,联轴器等),尺寸(孔尺寸在1/8和4英寸之间,等级为2000#,3000#,6000#,9000#)和材料等级(最常见的是ASTM A105, ASTM A350 LF1/2/3/6用于低温,ASTM 182用于腐蚀性,高温应用)。管件的等级表示该装置能够承受的最大允许压力。
3000级管件用于附表80/XS中的管道;等级6000,用于Sch. 160管道;9000级管件,用于壁厚较大的管道(XXS)。
锻造弯头45/90度
锻造弯头用于将管道系统的方向改变45度或90度。锻造弯头根据ASME B16.11制造,有各种材料等级,有承插焊或螺纹管连接。一种特殊的类型是所谓的“街肘”。
锻造肘部45度和90度,街道肘部。
锻造三通(等距/缩径)
锻造的t形管是用来在管道上形成90度的分支。三通可以是直的(相等的),也可以是窄的。
ASME B16.11锻造三通可采用承插焊或螺纹连接(NPT或BSP)。锻造t恤的尺寸符合MSS SP 75和ASME B16.11规范。
建立了横向
锻造水平段呈Y形,用于30度(或根据管道规格的不同角度)的管道分支。
锻造插头(圆形,方形,六角)
锻造的插头有圆形、方形或六角形的头,用于堵塞管道。
衬套
六角衬套是按照ASME B16.11制造的,用于连接两个不同尺寸的螺纹件。
联轴器(半、满)
联轴器是根据ASME B16.11制造的锻造配件,用于连接管道。
它们有半通径或全通径,采用承插焊或螺纹连接(对于特殊管道应用,可采用两者的组合)。
减速器和减速器刀片
减速器有两种主要类型,称为1和2。它们用于连接管道和减小内径尺寸。
联盟
接头有公母、母母、凸耳螺母和Rockwood设计。工会符合MSS SP 83标准。
焊接的老板
承插焊与螺纹接头
ASME B16.11锻造接头有两种端头连接,称为“承插焊”和“螺纹”(如图所示)。
承插焊配件
承插焊接头用于需要牢固和持久连接的应用.承插焊接头非常可靠,但在管道系统中安装非常耗时(由于对小部件进行焊接操作造成的工作量很大)。
承插焊接头的尺寸从1/8到4英寸,等级在2000#和9000#之间。
承插焊管件的典型应用有:
- 蒸汽
- 爆炸性液体和气体
- 酸和有毒液体
- 长寿命/耐用安装
角焊与对接焊:对接焊连接填补了两个设备之间的间隙,它们呈30度斜角。
螺纹连接件
螺纹接头用于不太关键的管道系统,如配水、消防和冷却,或用于不受振动、伸长和弯曲力影响的低压装置。螺纹管件不适合温度不断变化的流体,因为突然的变化可能会使连接破裂。

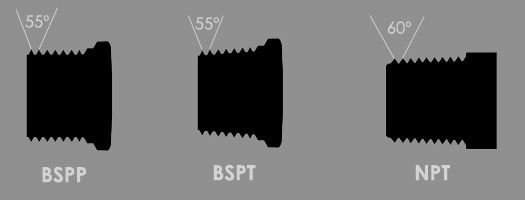

两种主要的线程类型是BSP和NPT,它们彼此不兼容:
BSP配件
BSP的意思是“英国标准管”,可以进一步分为BSPT(锥形)和BSPP(平行)变体。在这种情况下,螺纹有55°角。在石油和天然气行业中,BSP螺纹接头不如NPT螺纹接头常见
《不扩散核武器条约》配件
NPT代表“国家管道锥形”,是石油和天然气行业螺纹锻造配件的主导标准。方法涵盖了NPT线程ASME B1.20.1规格,并基于60°螺纹侧角(相对于55°BSP类型)。
锻造配件材料
碳钢配件ASTM A105(锻造)
A105承插焊和螺纹接头匹配碳钢管高温服务,如ASTM A53, A106和API 5L。对于低温服务,ASTM A350插座/螺纹接头应使用代替(匹配ASTM A333管道)。
A105锻造配件材料,化学成分%
材料等级 | 年级或班级 | C | 如果 | 锰 | 年代 | P | 铜 | 倪 | Cr | 莫 | V | Cb / Nb |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ASTM A105 | 0.35 | 0.10 - -0.35 | 0.60 - -1.05 | 0.04 | 0.035 | 0.4 | 0.4 | 0.3 | 0.12 | 0.08 | ||
ASTM A181 | 60 | 0.35 | 0.10 - -0.35 | 1.1 | 0.05 | 0.05 | ||||||
70 | 0.35 | 0.10 - -0.35 | 1.1 | 0.05 | 0.05 | |||||||
ASTM A266 | 1 | 0.3 | 0.15 - -0.35 | 0.40 - -1.05 | 0.025 | 0.025 | ||||||
2 | 0.3 | 0.15 - -0.35 | 0.40 - -1.05 | 0.025 | 0.025 | |||||||
3. | 0.35 | 0.15 - -0.35 | 0.80 - -1.35 | 0.025 | 0.025 | |||||||
4 | 0.3 | 0.15 - -0.35 | 0.80 - -1.35 | 0.025 | 0.025 | |||||||
ASTM A350 | LF1 | 0.3 | 0.15 - -0.30 | 0.60 - -1.35 | 0.04 | 0.035 | 0.4 | 0.4 | 0.3 | 0.12 | 0.08 | 0.02 |
LF2-1 | 0.3 | 0.15 - -0.30 | 0.60 - -1.35 | 0.04 | 0.035 | 0.4 | 0.4 | 0.3 | 0.12 | 0.08 | 0.02 | |
LF2-2 | 0.3 | 0.15 - -0.30 | 0.60 - -1.35 | 0.04 | 0.035 | 0.4 | 0.4 | 0.3 | 0.12 | 0.08 | 0.02 | |
LF3-1 | 0.2 | 0.20 - -0.35 | 0.9 | 0.04 | 0.035 | 0.4 | 3.30 - -3.70 | 0.3 | 0.12 | 0.03 | 0.02 | |
LF3-2 | 0.2 | 0.20 - -0.35 | 0.9 | 0.04 | 0.035 | 0.4 | 3.30 - -3.70 | 0.3 | 0.12 | 0.03 | 0.02 | |
LF5-1 | 0.3 | 0.20 - -0.35 | 0.60 - -1.35 | 0.04 | 0.035 | 0.4 | 1.00 - -2.00 | 0.3 | 0.12 | 0.03 | 0.02 | |
LF5-2 | 0.3 | 0.20 - -0.35 | 0.60 - -1.35 | 0.04 | 0.035 | 0.4 | 1.00 - -2.00 | 0.3 | 0.12 | 0.03 | 0.02 | |
LF6-1 | 0.22 | 0.15 - -0.30 | 1.15 - -1.50 | 0.025 | 0.025 | 0.4 | 0.4 | 0.3 | 0.12 | 0.04 - -0.11 | 0.02 | |
LF6-2 | 0.22 | 0.15 - -0.30 | 1.15 - -1.50 | 0.025 | 0.025 | 0.4 | 0.4 | 0.3 | 0.12 | 0.04 - -0.11 | 0.02 | |
LF6-3 | 0.22 | 0.15 - -0.30 | 1.15 - -1.50 | 0.025 | 0.025 | 0.4 | 0.4 | 0.3 | 0.12 | 0.04 - -0.11 | 0.02 | |
LF9 | 0.2 | 0.40 - -1.06 | 0.04 | 0.035 | 0.75 - -1.25 | 1.60 - -2.24 | 0.3 | 0.12 | 0.03 | 0.02 | ||
LF787-2 | 0.07 | 0.4 | 0.40 - -0.70 | 0.025 | 0.025 | 1.00 - -1.30 | 0.70 - -1.00 | 0.60 - -0.90 | 0.15 - -0.25 | 0.03 | 0.02分钟 | |
LF787-3 | 0.07 | 0.4 | 0.40 - -0.70 | 0.025 | 0.025 | 1.00 - -1.30 | 0.70 - -1.00 | 0.60 - -0.90 | 0.15 - -0.25 | 0.03 | 0.02分钟 |
锻造接头,机械性能
材料等级 | 年级或班级 | 抗拉强度min, Ksi | 屈服强度 Ksi @ 0.2% |
伸长率在2英寸,% |
---|---|---|---|---|
ASTM A105 | 70 | 36 | 22 | |
ASTM A181 | 60 | 60 | 30. | 22 |
70 | 70 | 36 | 18 | |
ASTM A266 | 1 | 60 - 85 | 30. | 23 |
2 | 70 - 95 | 36 | 20. | |
3. | 70 - 95 | 36 | 20. | |
4 | 75 - 100 | 37.5 | 19 | |
ASTM A350 | LF1 | 60 - 85 | 30. | 25 |
LF2-1 | 70 - 95 | 36 | 22 | |
LF2-2 | 70 - 95 | 36 | 22 | |
LF3-1 | 70 - 95 | 37.5 | 22 | |
LF3-2 | 70 - 95 | 37.5 | 22 | |
LF5-1 | 60 - 85 | 30. | 25 | |
LF5-2 | 70 - 95 | 37.5 | 22 | |
LF6-1 | 66 - 91 | 52 | 22 | |
LF6-2 | 75 - 100 | 60 | 20. | |
LF6-3 | 75 - 100 | 60 | 20. | |
LF9 | 63 - 88 | 46 | 25 | |
LF787-2 | 65 - 85 | 55 | 20. | |
LF787-3 | 75 - 95 | 65 | 20. |
低合金钢配件ASTM A182(锻造)
低合金锻造配件符合铬钼管ASTM A335等级P5 (F5配件),P9 (F9配件),P11 (F11配件),P22 (F22配件),P91 (F91配件)。这些用于承插焊和螺纹接头的常用合金牌号的化学成分如下所示:
低合金锻造配件材料 | A182 F5 | A182 F9 | A182季 | A182——F22 | A182 F91 |
C | 0.15马克思 | 0.15马克思 | 0.10 - -0.20 (2) | 0.05 - -0.15 | 0.08 - -0.12 |
锰 | 0.30 - -0.60 | 0.30 - -0.60 | 0.40 - -0.65 | 0.30 - -0.60 | 0.30 - -0.60 |
P | 0.035马克思 | 0.030马克思 | 0.025马克思 | 0.035马克思 | 0.020马克思 |
年代 | 0.030马克思 | 0.030马克思 | 0.040马克思 | 0.040马克思 | 0.010马克思 |
如果 | 0.50马克思 | 0.50 - -1.00 | 0.50 - -0.80 | 0.50马克思 | 0.20 - -0.50 |
倪 | 0.50马克思 | - - - - - - | - - - - - - | 0.40马克思 | |
Cr | 4.0 - -6.0 | 8.0 - -10.0 | 1.00 - -1.50 | 2.00 - -2.50 | 8.0 - -9.5 |
莫 | 0.44 - -0.65 | 0.90 - -1.10 | 0.44 - -0.65 | 0.90 - -1.10 | 0.85 - -1.05 |
V | - - - - - - | - - - - - - | - - - - - - | 0.18 - -0.25 | |
铜 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
其他 | - - - - - - | - - - - - - | - - - - - - | Cb, 0.06 - -0.10;N, 0.03 - -0.07;Al, 0.04 max。 |
不锈钢配件ASTM A182(锻造)
不锈钢锻造配件符合ASTM A312管道。不锈钢承插焊和螺纹接头的化学成分如下:
ASTM A182锻造配件材料% | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A182年级 | C | 锰 | P | 年代 | 如果 | 倪 | Cr | 莫 | 注 | “透明国际” | 其他人 |
F304 (1) | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 8.0 - -11.0 | 18.0 - -20.0 | ||||
F304H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 8.0 - -11.0 | 18.0 - -20.0 | ||||
F304L (1) | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 8.0 - -13.0 | 18.0 - -20.0 | ||||
F304N (2) | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 8.0 - -10.5 | 18.0 - -20.0 | ||||
F304LN (2) | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 8.0 - -10.5 | 18.0 - -20.0 | ||||
F309H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 12.0 - -15.0 | 22.0 - -24.0 | ||||
F310 | 0.25 | 2.0 | 0.045 | 0.030 | 1.0 | 19.0 - -22.0 | 24.0 - -26.0 | ||||
F310H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 19.0 - -22.0 | 24.0 - -26.0 | ||||
F310MoLN | 0.030 | 2.0 | 0.030 | 0.015 | 0.40 | 21.0 - -23.0 | 24.0 - -26.0 | 2.0 - -3.0 | N 0.10 - -0.16 | ||
F316 | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 10.0 - -14.0 | 16.0 - -18.0 | 2.0 - -3.0 | |||
F316H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 10.0 - -14.0 | 16.0 - -18.0 | 2.0 - -3.0 | |||
F316L (1) | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 10.0 - -15.0 | 16.0 - -18.0 | 2.0 - -3.0 | |||
F316N (2) | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 11.0 - -14.0 | 16.0 - -18.0 | 2.0 - -3.0 | |||
F316LN (2) | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 11.0 - -14.0 | 16.0 - -18.0 | 2.0 - -3.0 | |||
F316Ti | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 10.0 - -14.0 | 16.0 - -18.0 | 2.0 - -3.0 | (3) | N 0.10 max | |
F317 | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 11.0 - -15.0 | 18.0 - -20.0 | 3.0 - -4.0 | |||
F317L | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 11.0 - -15.0 | 18.0 - -20.0 | 3.0 - -4.0 | |||
F321 | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -12.0 | 17.0 - -19.0 | (4) | |||
F321H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -12.0 | 17.0 - -19.0 | (5) | |||
F347 | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -13.0 | 17.0 - -20.0 | (6) | |||
F347H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -13.0 | 17.0 - -20.0 | (7) | |||
F348 | 0.08 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -13.0 | 17.0 - -20.0 | (6) | 有限公司0.20 助教0.10 |
||
F348H | 0.04 - -0.10 | 2.0 | 0.045 | 0.030 | 1.0 | 9.0 - -13.0 | 17.0 - -20.0 | (7) | 有限公司0.20 助教0.10 |
插座焊接接头也可用于其他等级的双相和超级双相(ASTM A182 F51, F53/F55)和各种镍合金(铬镍铁合金,铬镍铁合金,蒙耐尔合金,哈氏合金)。
