什么是ANSI法兰压力等级?如何选择合适的法兰等级?
术语“法兰额定值”(或等级)是指法兰在温度升高时所能承受的最大压力(单位为psi或bar)。等级高的法兰比等级低的法兰更坚固，因为它们在温度升高时承受更大的压力。不同材料制成的法兰在相同额定值下表现出不同的压力-温度性能。在本文中，您可以找到碳、合金和不锈钢法兰的压力额定值图表，以及关于为管道应用选择适当额定值的一些指导。

ANSI法兰压力等级解释

额定压力定义为法兰在温度升高时所能承受的最大允许压力。根据ANSI/ASME B16.5规范，有7种法兰压力等级:150、300、400、600、900、1500和2500。

术语“压力等级”、“等级”、“#”、“Lb”或“Lbs”是可互换的，即它们都指的是法兰(以及其他设备，如阀门、配件等)的压力/温度性能的确切概念。

让我们用一个例子来说明这一点:

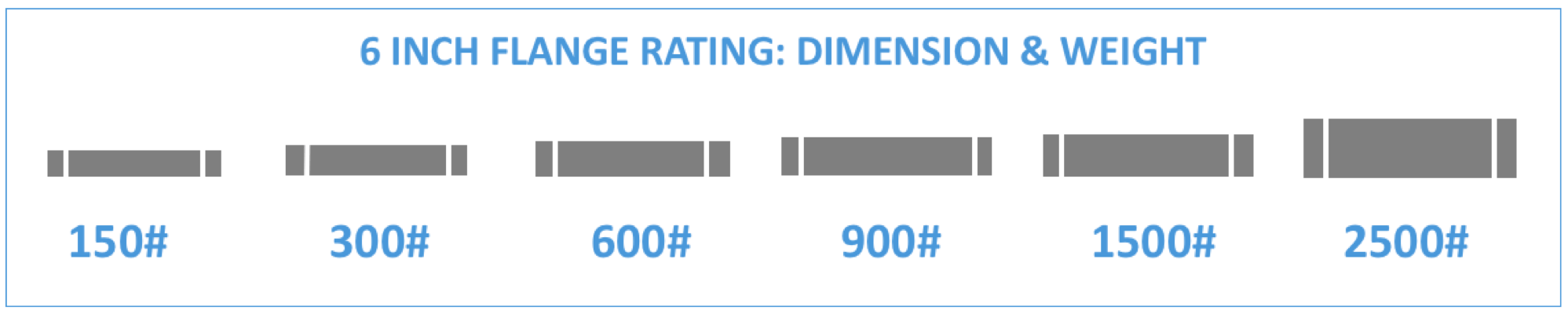

如果两个法兰具有相同的孔尺寸(例如6英寸)，相同的材料(例如A105)，但两种不同的压力等级(一个法兰是150级，另一个是300级)，低额定法兰(150级)将比高额定法兰(300级)更小，更轻，更不坚固。如图所示:

现在，让我们看看这在压力等级方面意味着什么:

150级法兰耐压只有140 psi温度为600华氏度(按照下面的等级表)
300级法兰(更大更强，但具有相同的孔尺寸)承受570 psi在600华氏度的相同温度下
最后，相同尺寸的2500级法兰承受的压力是150级法兰的34倍，在600°F时达到4730 psi的额定压力!

那么，如何选择合适的法兰等级呢?

找到适用于法兰的额定值表下面的滚动(这取决于法兰的材料，因为不同材料等级的法兰具有不同的压力额定值)
确定管道系统的最高工作温度(即在表中选择一条管线)
根据您在该温度水平下期望的最大压力选择一个额定值(即在该行中选择一列)
瞧，你达到了要求的等级!

为了帮助您轻松做到这一点，请在ASME B16.34下面查找最常见法兰材料(碳，合金，不锈钢)的压力等级图表。

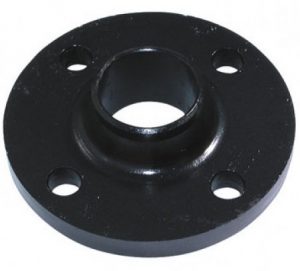

碳钢法兰等级表

ANSI法兰ASTM A105, A350 Gr. LF2/LF6 1级

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
温度(F°)	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
< 100	285	740	985	1480	2220	3705	6170
200	260	680	905	1360	2035	3395	5655
300	230	655	870	1310	1965	3270	5450
400	200	635	845	1265	1900	3170	5280
500	170	605	805	1205	1810	3015	5025
600	140	570	755	1135	1705	2840	4730
650	125	550	730	1100	1650	2745	4575
700	110	530	710	1060	1590	2655	4425
750	95	505	675	1015	1520	2535	4230
800	80	410	550	825	1235	2055	3430
850	65	320	425	640	955	1595	2655
900	50	230	305	460	690	1150	1915
950	35	135	185	275	410	685	1145
1000	20.	85	115	170	255	430	715
静水试验压力(Psig)	450	1125	1500	2225	3350	5575	9275

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在酒吧

ANSI / ASME B16.34	ANSI额定压力
温度(C°)	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-29 / 38	19.6	51.1	68.1	102.1	153.2	255.3	425.5
50	19.2	50.1	66.8	100.2	150.4	250.6	417.7
One hundred.	17.7	46.6	62.1	93.2	139.8	233	388.3
150	15.8	45.1	60.1	90.2	135.2	225.4	375.6
200	13.8	43.8	58.4	87.6	131.4	219	365
250	12.1	41.9	55.9	83.9	125.8	209.7	349.5
300	10.2	39.8	53.1	79.6	119.5	199.1	331.8
325	9.3	38.7	51.6	77.4	116.1	193.6	322.6
350	8.4	37.6	50.1	75.1	112.7	187.8	313
375	7.4	36.4	48.5	72.7	109.1	181.8	303.1
400	6.5	34.7	46.3	69.4	104.2	173.6	289.3
425	5.5	28.8	38.4	57.5	86.3	143.8	239.7
450	4.6	23	30.7	46	69	115	191.7
475	3.7	17.4	23.2	34.9	52.3	87.2	145.3
500	2.8	11.8	15.7	23.5	35.3	58.8	97.9

注:

ASTM A105:长时间暴露在425°C以上的温度下，钢的碳化物相转化为石墨(因此，不建议这种材料在高于此值的恒定温度下使用)。
ASTM A350 LF6:不得用于温度高于260°C的环境

ANSI法兰ASTM A350 Gr. LF3, A350 LF6, 2级

法兰等级表显示了150/300/400/600/900/1500/2500等级的法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
温度(°F)	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-20 ~ 100	290	750	1000	1500	2250	3750	6250
200	260	750	1000	1500	2250	3750	6250
300	230	730	970	1455	2185	3640	6070
400	200	705	940	1410	2115	3530	5880
500	170	665	885	1330	1995	3325	5540
600	140	605	805	1210	1815	3025	5040
650	125	590	785	1175	1765	2940	4905
700	110	570	755	1135	1705	2840	4730
750	95	505	670	1010	1510	2520	4200
800	80	410	550	825	1235	2060	3430
850	65	270	355	535	805	1340	2230
900	50	170	230	345	515	860	1430
950	35	105	140	205	310	515	860
1000	20.	50	70	105	155	260	430

ANSI法兰ASTM A350 Gr. LF1

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
°F的温度	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-20 ~ 100	235	620	825	1235	1850	3085	1545
200	215	560	750	1125	1685	2810	4680
300	210	550	730	1095	1640	2735	4560
400	200	530	705	1060	1585	2645	4405
500	170	500	665	995	1495	2490	4150
600	140	455	610	915	1370	2285	3805
650	125	450	600	895	1345	2245	3740
700	110	450	600	895	1345	2245	3740
750	95	445	590	885	1325	2210	3685
800	80	370	495	740	1110	1850	3085
850	65	270	355	535	805	1340	2230
900	50	170	230	345	515	860	1430
950	35	105	140	205	310	515	860
1000	20.	50	70	105	155	260	430

合金钢法兰等级表

ANSI法兰ASTM A182 Gr. F1(铬钼合金)

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
°F的温度	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-20 ~ 100	265	695	925	1390	2085	3470	5785
200	260	680	905	1360	2035	3395	5660
300	230	655	870	1305	1955	3260	5435
400	200	640	855	1280	1920	3200	5330
500	170	620	830	1245	1865	3105	5180
600	140	605	805	1210	1815	3025	5040
650	125	590	785	1175	1765	2940	4905
700	110	570	755	1135	1705	2840	4730
750	95	530	710	1065	1595	2660	4430
800	80	510	675	1015	1525	2540	4230
850	65	485	650	975	1460	2435	4060
900	50	450	600	900	1350	2245	3745
950	35	280	375	560	845	1405	2345
1000	20.	165	220	330	495	825	1370

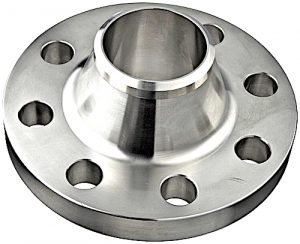

不锈钢法兰等级表

ANSI法兰ASTM A182 Gr. F304, 304L

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
°F的温度	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-20 ~ 100	275	720	960	1440	2160	3600	6000
200	230	600	800	1200	1800	3000	5000
300	205	540	720	1080	1620	2700	4500
400	190	495	660	995	1490	2485	4140
500	170	465	620	930	1395	2330	3880
600	140	435	580	875	1310	2185	3640
650	125	430	575	860	1290	2150	3580
700	110	425	565	850	1275	2125	3540
750	95	415	555	830	1245	2075	3460
800	80	405	540	805	1210	2015	3360
850	65	395	530	790	1190	1980	3300
900	50	390	520	780	1165	1945	3240
950	35	380	510	765	1145	1910	3180
1000	20.	320	430	640	965	1605	2675
1050	20.	310	410	615	925	1545	2570
1100	20.	255	345	515	770	1285	2145
1150	20.	200	265	400	595	995	1655
1200	20.	155	205	310	465	770	1285
1250	20.	115	150	225	340	565	945
1300	20.	85	115	170	255	430	715
1350	20.	60	80	125	185	310	515
1400	20.	50	65	95	145	240	400
1450	15	35	45	70	105	170	285
1500	10	25	35	55	80	135	230

ANSI法兰ASTM A182 Gr. F316, 316L

法兰额定值表显示了150/300/400/600/900/1500/2500级法兰在增加温度(摄氏度或华氏度)下的最大压力在PSI

ANSI / ASME B16.34	ANSI额定压力
°F的温度	150 #	300 #	400 #	600 #	900 #	1500 #	2500 #
-20 ~ 100	275	720	960	1440	2160	3600	6000
200	235	620	825	1240	1860	3095	5160
300	215	560	745	1120	1680	2795	4660
400	195	515	685	1025	1540	2570	4280
500	170	480	635	955	1435	2390	3980
600	140	450	600	900	1355	2255	3760
650	125	445	590	890	1330	2220	3700
700	110	430	580	870	1305	2170	3620
750	95	425	570	855	1280	2135	3560
800	80	420	565	845	1265	2110	3520
850	65	420	555	835	1255	2090	3480
900	50	415	555	830	1245	2075	3460
950	35	385	515	775	1160	1930	3220
1000	20.	350	465	700	1050	1750	2915
1050	20.	345	460	685	1030	1720	2865
1100	20.	305	405	610	915	1525	2545
1150	20.	235	315	475	710	1185	1970
1200	20.	185	245	370	555	925	1545
1250	20.	145	195	295	440	735	1230
1300	20.	115	155	235	350	585	970
1350	20.	95	130	190	290	480	800
1400	20.	75	One hundred.	150	225	380	630
1450	20.	60	80	115	175	290	485
1500	20.	40	55	85	125	205	345

如何选择法兰等级

如果你仍然对如何选择法兰等级有疑问，看看这个有用的视频:
