一个反复出现的问题是“pipe和tube的基本区别是什么”?简单的回答是:PIPE是一种用于分配流体和气体的圆形管状结构,用标称管径(NPS或DN)来表示,这代表了管道输送能力的粗略指示;管是一个圆形、长方形、正方形或椭圆形的空心截面,通过外径(OD)和壁厚(WT)来测量,以英寸或毫米表示。

什么是管子?

这个词钢管”是指中空部分用于输送流体和气体,如石油和天然气、丙烷、蒸汽、酸和水。

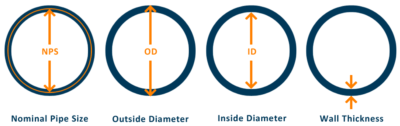

管和管尺寸

钢管最重要的尺寸是内径(“管径”),表示管柱的粗略(不是确切的)流体输送能力。ID用“NPS”或“DN”(管道公称通径,或通径)表示。

管道外径(OD)与NPS 14英寸以下管道的标称尺寸不符(例如,一根2英寸的管道,其内部流动能力约为2英寸,但外径为2.375英寸)。

对于给定的NPS管道,管道外径是固定的,而管道内径则随着计划值(管壁厚度)的增加而减小。

管道最重要的力学参数是额定压力、屈服强度和延性。

管道公称直径和壁厚的标准组合(附表)由ASME B36.10和ASME B36.19规范(分别为碳素管、合金管和不锈钢管)。

管子内径计算器

如前所述,特定NPS管道的外径是恒定的,但管道内径(ID)会根据管道计划而变化。

只要知道管道NPS和时间表,就可以很容易地计算出管道内径。

管道ID可以从管道NPS中减去管道壁厚乘以2(管道WT可以从时间表中取)。

例如:对于12nps管(DN 300mm),方案40,管外径和壁厚分别为12.75英寸(324 mm)和0.406英寸(10.4 mm)。

因此,管ID(内径)是12.75英寸- 2 × 0.406英寸= 11.94英寸,或管ID = 324毫米- 2 × 10.4毫米= 303.2毫米。

需要注意的是,这个计算只是理论的,因为管道的壁厚公差通常是+/-12.5%,对于ASME管道。因此,给定管道的实际ID可能与理论值相差+/- 12.5%。

管道ID计算器可在此页

什么是管子?

这个词”是指圆形、正方形、矩形和椭圆形的中空部分用于压力设备,机械应用和仪表系统。

管道由他们指定外径壁厚,以英寸或毫米为精确测量单位。对于管子,外径和壁厚之间的差乘以2,就定义了管子的内径。

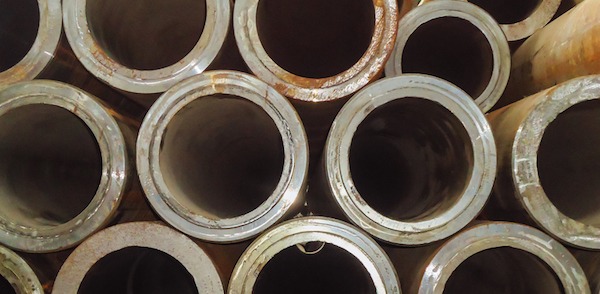

管道厚度

钢管最重要的物理性能是硬度、抗拉强度和低制造公差。

管和管,10个基本区别

管与管 钢管 铬钢管
1 关键尺寸(管及管尺寸图) 管道最重要的尺寸是内径(ID),用NPS(公称管道尺寸)或DN(公称直径)表示,它定义了管道的流体输送能力。NPS与真实内径不匹配,这是一个粗略的指示 钢管最重要的尺寸是外径(OD)和壁厚(WT)。这些参数以英寸或毫米表示,并表示空心截面的真实尺寸值。
2 壁厚 钢管的厚度用“进度表”值表示(最常见的有Sch. 40, Sch. STD., Sch. XS/XH, Sch. XXS)。不同的NPS管道和相同的时间表有不同的壁厚(英寸或毫米)。 钢管的壁厚用英寸或毫米表示。对于管材,壁厚也用量规命名法测量(伯明翰线规,SWG).
3. 管子的种类及形状 轮只 圆形,长方形,正方形,椭圆形
4 生产范围 广泛(可达80英寸及以上) 更窄的范围用于油管(最高5英寸),更大的用于机械应用的钢管
5 公差(直线度,尺寸,圆度等)和管对管强度 公差是固定的,但相当宽松。实力不是主要问题。 钢管的生产公差非常严格。管在制造过程中要经过几个尺寸质量检查,如直线度、圆度、壁厚、表面。机械强度是管的主要问题。
6 生产过程 管道通常是通过高度自动化和高效的流程进行储存的,即管道加工厂在连续的基础上生产,饲料分销商在世界各地储存。 管的制造则更为漫长和费力
7 交货时间 可以短 一般长
8 市场价格 每吨价格相对于钢管较低 更高的原因是每小时较低的轧机生产率,以及在公差和检查方面的更严格的要求
9 材料 种类繁多的材料可供选择 管材有碳钢、低合金、不锈钢和镍合金;机械用钢管大多是碳素钢
10 连接端口 最常见的是斜面和平头 螺纹和沟槽端可用于现场更快的连接

管和管的区别。pdf
