图表显示的尺寸承插焊接法兰类150、300、400、900、1500、2500英寸和毫米。

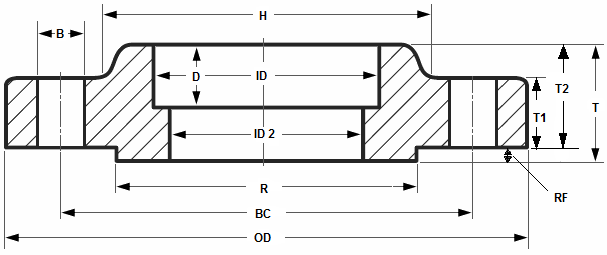

承插焊法兰尺寸英寸
承插焊接类150英寸)
承插焊法兰类的尺寸150英寸)
NPS | ID | OD | 螺栓圆(BC) | 凸面(右) | 凸面(RF) | H | D | ID 2 * | 凸面厚度(T) | T1 | 平面厚度(T2) | 螺栓孔(B) | 不。螺栓孔 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 " | 0.88” | 3.50” | 2.38” | 1.38” | .063” | 1.19” | 38” | 0.62” | .62” | 38” | 56” | .62” | 4 |
3/4” | 1.09” | 3.88” | 2.75” | 1.69” | .063” | 1.50” | 无误” | 0.82” | .62” | 无误” | 56” | .62” | 4 |
1” | 1.36” | 4.25” | 3.12” | 2.00” | .063” | 1.94” | 50” | 1.05” | ”。 | 50” | 点” | .62” | 4 |
1 1/4” | 1.70” | 4.62” | 3.50” | 2.50” | .063” | 2.31” | 56” | 1.38” | 结果” | 56” | 综合成绩” | .62” | 4 |
1 - 1/2” | 1.97” | 5.00” | 3.88” | 2.88” | .063” | 2.56” | .62” | 1.61” | 多多” | .62” | .82” | .62” | 4 |
2” | 2.44” | 6.00” | 4.75” | 3.62” | .063” | 3.06” | ”。 | 2.07” | 1.00” | ”。 | 总收入” | 综合成绩” | 4 |
2 - 1/2 " | 2.94” | 7.00” | 5.50” | 4.12” | .063” | 3.56” | 综合成绩” | 2.47” | 1.12” | .82” | 1.06” | 综合成绩” | 4 |
3” | 3.57” | 7.50” | 6.00” | 5.00” | .063” | 4.25” | 结果” | 3.07” | 1.19” | 多多” | 1.13” | 综合成绩” | 4 |
3 - 1/2” | 4.07” | 8.50” | 7.00” | 5.50” | .063” | 4.81” | 多多” | 3.55” | 1.25” | 多多” | 1.19” | 综合成绩” | 8 |
4” | 4.57” | 9.00” | 7.50” | 6.19” | .063” | 5.31” | 总收入” | 4.03” | 1.31” | 多多” | 1.25” | 综合成绩” | 8 |
5” | 5.66” | 10.00” | 8.50” | 7.31” | .063” | 6.44” | 总收入” | 5.05” | 1.44” | 多多” | 1.38” | 多多” | 8 |
6” | 6.72” | 11.00” | 9.50” | 8.50” | .063” | 7.56” | 1.06” | 6.07” | 1.56” | 总收入” | 1.50” | 多多” | 8 |
8” | 8.72” | 13.50” | 11.75” | 10.62” | .063” | 9.69” | 1.25” | 7.98” | 1.75” | 1.06” | 1.69” | 多多” | 8 |
10” | 10.88” | 16.00” | 14.25” | 12.75” | .063” | 12.00” | 1.31” | 10.02” | 1.94” | 1.13” | 1.88” | 1.00” | 12 |
12 " | 12.88” | 19.00” | 17.00” | 15.00” | .063” | 14.38” | 1.56” | 12.00” | 2.19” | 1.19” | 2.13” | 1.00” | 12 |
14” | 14.14” | 21.00” | 18.75” | 16.25” | .063” | 15.75” | 1.63” | 13.25” | 2.25” | 1.32” | 2.19” | 1.12” | 12 |
16“ | 16.16” | 23.50” | 21.25” | 18.50” | .063” | 18.00” | 1.75” | 15.25” | 2.50” | 1.38” | 2.44” | 1.12” | 16 |
18” | 18.18” | 25.00” | 22.75” | 21.00” | .063” | 19.88” | 1.94” | 17.25” | 2.69” | 1.50” | 2.63” | 1.25” | 16 |
20” | 20.20” | 27.50” | 25.00” | 23.00” | .063” | 22.00” | 2.13” | 19.25” | 2.88” | 1.63” | 2.83” | 1.25” | 20. |
22” | 22.22” | 29.50” | 27.25” | 25.25” | .063” | 24.25” | 2.38” | 21.25” | 3.13” | 1.75” | 3.07” | 1.38” | 20. |
24” | 24.25” | 32.00” | 29.50” | 27.25” | .063” | 26.12” | 2.50” | 23.25” | 3.25” | 1.82” | 3.19” | 1.38” | 20. |
承插焊接类300英寸)
承插焊法兰类的尺寸300英寸)
法兰 NPS |
内部 直径 |
外 直径 |
螺栓圆(BC) | 凸面(右) | 凸面(RF) | H | D | ID 2 * | 凸面厚度(T) | T1 | 平面厚度(T2) | 螺栓孔(B) | 不。螺栓孔 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 " | 0.88” | 3.75” | 2.62” | 1.38” | .063” | 1.50” | 38” | 0.62” | 0.88” | 0.50” | 0.82” | 0.62” | 4 |
3/4” | 1.09” | 4.62” | 3.25” | 1.69” | .063” | 1.88” | 无误” | 0.82” | 1.00” | .056” | 0.94” | 0.75” | 4 |
1” | 1.36” | 4.88” | 3.50” | 2.00” | .063” | 2.12” | 50” | 1.05” | 1.06” | 0.63” | 1.00” | 0.75” | 4 |
1 1/4” | 1.70” | 5.25” | 3.88” | 2.50” | .063” | 2.50” | 56” | 1.38” | 1.06” | 0.69” | 1.00” | 0.75” | 4 |
1 - 1/2” | 1.97” | 6.12” | 4.50” | 2.88” | .063” | 2.75” | .62” | 1.61” | 1.19” | 0.75” | 1.13” | 0.88” | 4 |
2” | 2.44” | 6.50” | 5.00” | 3.62” | .063” | 3.31” | ”。 | 2.07” | 1.31” | 0.82” | 1.25” | 0.75” | 8 |
2 - 1/2 " | 2.94” | 7.50” | 5.88” | 4.12” | .063” | 3.94” | 综合成绩” | 2.47” | 1.50” | 0.94” | 1.44” | 0.88” | 8 |
3” | 3.57” | 8.25” | 6.62” | 5.00” | .063” | 4.62” | 结果” | 3.07” | 1.69” | 1.06” | 1.63” | 0.88” | 8 |
承插焊接类600英寸)
承插焊法兰类的尺寸600英寸)
法兰 NPS |
ID | OD | 螺栓圆(BC) | 凸面(右) | 凸面(RF) | H | D | ID 2 * | 凸面厚度(T) | T1 | 平面厚度(T2) | 螺栓孔(B) | 不。螺栓孔 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 " | 0.88” | 3.75” | 2.62” | 1.38” | .250” | 1.50” | 38” | 0.55” | 1.13” | 0.56” | 0.88” | 0.62” | 4 |
3/4” | 1.09” | 4.62” | 3.25” | 1.69” | .250” | 1.88” | 无误” | 0.74” | 1.25” | 0.62” | 1.00” | 0.75” | 4 |
1” | 1.36” | 4.88” | 3.50” | 2.00” | .250” | 2.12” | 50” | 0.96” | 1.31” | 0.69” | 1.06” | 0.75” | 4 |
1 1/4” | 1.70” | 5.25” | 3.88” | 2.50” | .250” | 2.50” | 56” | 1.28” | 1.37” | 0.81” | 1.12” | 0.75” | 4 |
1 - 1/2” | 1.97” | 6.12” | 4.50” | 2.88” | .250” | 2.75” | .62” | 1.50” | 1.50” | 0.88” | 1.25” | 0.88” | 4 |
2” | 2.44” | 6.50” | 5.00” | 3.62” | .250” | 3.31” | ”。 | 1.94” | 1.69” | 1.00” | 1.44” | 0.75” | 8 |
2 - 1/2 " | 2.94” | 7.50” | 5.88” | 4.12” | .250” | 3.94” | 综合成绩” | 2.32” | 1.87” | 1.12” | 1.62” | 0.88” | 8 |
3” | 3.57” | 8.25” | 6.62” | 5.00” | .250” | 4.62” | 结果” | 2.90” | 2.06” | 1.25” | 1.81” | 0.88” | 8 |
承插焊接类1500英寸)
承插焊法兰类的尺寸1500英寸)
法兰 NPS |
内部 直径 |
外 直径 |
螺栓圆(BC) | 凸面(右) | 凸面(RF) | H | D | ID 2 * | 凸面厚度(T) | T1 | 平面厚度(T2) | 螺栓孔(B) | 不。螺栓孔 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2 " | 0.88” | 4.75” | 3.25” | 1.38” | .250” | 1.50” | 38” | 0.55” | 1.50” | 0.88” | 1.25” | 0.88” | 4 |
3/4” | 1.09” | 5.13” | 3.50” | 1.69” | .250” | 1.75” | 无误” | 0.74” | 1.63” | 1.00” | 1.38” | 0.88” | 4 |
1” | 1.36” | 5.88” | 4.00” | 2.00” | .250” | 2.06” | 50” | 0.96” | 1.88” | 1.13” | 1.63” | 1.00” | 4 |
1 1/4” | 1.70” | 6.25” | 4.38” | 2.50” | .250” | 2.50” | 56” | 1.28” | 1.88” | 1.13” | 1.63” | 1.00” | 4 |
1 - 1/2” | 1.97” | 7.00” | 4.88” | 2.88” | .250” | 2.75” | .62” | 1.50” | 2.00” | 1.25” | 1.75” | 1.13” | 4 |
2” | 2.44” | 8.50” | 6.50” | 3.63” | .250” | 4.13” | ”。 | 1.94” | 2.50” | 1.50” | 2.25” | 1.00” | 8 |
2 - 1/2 " | 2.94” | 9.63” | 7.50” | 4.13” | .250” | 4.88” | 综合成绩” | 2.32” | 2.75” | 1.63” | 2.50” | 1.13” | 8 |
承插焊法兰尺寸在毫米
承插焊接类150毫米)

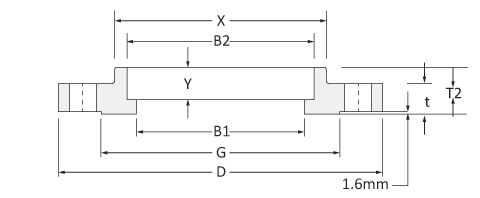

承插焊法兰尺寸类150毫米(ASME B16.5)
大小 英寸 |
D 毫米 |
X 毫米 |
G 毫米 |
t 毫米 |
B1 毫米 |
B2 毫米 |
T2 毫米 |
Y 毫米 |
---|---|---|---|---|---|---|---|---|
1/2 | 89年 | 30.2 | 35.1 | 11.2 | 15.7 | 22.4 | 15.7 | 9.7 |
3/4 | 99年 | 38.1 | 42.9 | 12.7 | 20.8 | 27.7 | 15.7 | 11.2 |
1 | 108年 | 49.3 | 50.8 | 14.2 | 26.7 | 34.5 | 17.5 | 12.7 |
1¼ | 117年 | 58.7 | 63.5 | 15.7 | 35.1 | 43.2 | 20.6 | 14.2 |
1½ | 127年 | 65.0 | 73.2 | 17.5 | 40.9 | 49.5 | 22.4 | 15.7 |
2 | 152年 | 77.7 | 91.9 | 19.1 | 52.6 | 62.0 | 25.4 | 17.5 |
2½ | 178年 | 90.4 | 104.6 | 22.4 | 62.7 | 74.7 | 28.4 | 19.1 |
3 | 191年 | 108.0 | 127.0 | 23.9 | 78.0 | 90.7 | 30.2 | 20.6 |
3½ | 216年 | 122.2 | 139.7 | 23.9 | 90.2 | 103.4 | 31.8 | 22.4 |
4 | 229年 | 134.9 | 157.2 | 23.9 | 102.4 | 116.1 | 33.3 | 23.9 |
5 | 254年 | 163.6 | 185.7 | 23.9 | 128.3 | 143.8 | 36.6 | 23.9 |
6 | 279年 | 192.0 | 215.9 | 25.4 | 154.2 | 170.7 | 39.6 | 26.9 |
8 | 343年 | 246.1 | 269.7 | 28.4 | 202.7 | 221.5 | 44.5 | 31.8 |
10 | 406年 | 304.8 | 323.9 | 30.2 | 254.5 | 276.4 | 49.3 | 33.3 |
12 | 483年 | 365.3 | 381.0 | 31.8 | 304.8 | 327.2 | 55.6 | 39.6 |
14 | 533年 | 400.1 | 412.8 | 35.1 | 336.6 | 359.2 | 57.2 | 41.4 |
16 | 597年 | 457.2 | 469.9 | 36.6 | 387.4 | 410.5 | 63.5 | 44.5 |
18 | 635年 | 505.0 | 533.4 | 39.6 | 438.2 | 461.8 | 68.3 | 49.3 |
20. | 699年 | 558.8 | 584.2 | 42.9 | 489.0 | 513.1 | 73.2 | 54.1 |
24 | 813年 | 663.4 | 692.2 | 47.8 | 590.6 | 616.0 | 82.6 | 63.5 |
大小 | 钻井 | 螺栓 | |||||
---|---|---|---|---|---|---|---|
英寸 | 螺栓圆 毫米直径 |
洞# | 洞迪亚。毫米 | 螺栓迪亚。英寸。 | 长度 FF法兰 |
长度 射频法兰 |
长度 环连接面法兰 |
1/2 | 60.5 | 4 | 15.7 | 1/2 | 50.8 | 57.2 | - - - - - - |
3/4 | 69.9 | 4 | 15.7 | 1/2 | 50.8 | 63.5 | - - - - - - |
1 | 79.2 | 4 | 15.7 | 1/2 | 57.2 | 63.5 | 76.2 |
1¼ | 88.9 | 4 | 15.7 | 1/2 | 57.2 | 69.9 | 82.6 |
1½ | 98.6 | 4 | 15.7 | 1/2 | 63.5 | 69.9 | 82.6 |
2 | 120.7 | 4 | 19.1 | 5/8 | 69.9 | 82.6 | 95.3 |
2½ | 139.7 | 4 | 19.1 | 5/8 | 76.2 | 88.9 | 101.6 |
3 | 152.4 | 4 | 19.1 | 5/8 |
