爆炸下限(LEL)是与氧气(空气)接触时燃烧所需的特定可燃气体的最低浓度。如果气体的浓度低于LEL值,则气体本身与空气之间的混合物太弱而无法产生火花。爆炸上限(UEL)是与氧气混合时燃烧的气体的最大浓度水平;当气体浓度高于气体/蒸汽的UEL值时,混合物太“油腻”而不能点燃或爆炸。
Lel和uel:为什么重要?
爆炸下限和上限之间的范围(LEL / UEL %)定义为特定炸药和可燃气体的可燃范围。
常见气体的LEL例子:
- 氢的LEL: 4.0
- 甲烷LEL: 5.0

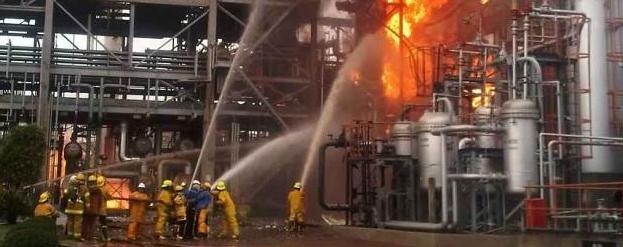

在任何处理气体的生产现场,都必须仔细管理可燃气体爆炸的风险。
为了发动爆炸,三种情况应该同时发生:
- 以一定浓度存在的可燃气体,即燃料元素
- 氧气的存在
- 火花元素的存在(点燃两种元素)
产生爆炸所需的燃料和氧气的比例取决于可燃气体的类型。气体只有在一定浓度范围内与空气混合才会燃烧。如果气体与浓度过低或过高的氧气混合,气体将不会点燃和爆炸。
下爆炸值和上爆炸值(LEL和UEL)按气体类型定义所需的浓度水平.
在LEL和UEL值以内的气体浓度将发生爆炸,而不是高于或低于,最大爆炸威力将发生在易燃范围的中点浓度。
莱尔埃尔图
(注:LEL / UEL值基于室温和大气压,点火由直径2英寸的管。
随着温度、压力和点火点的增加,气体的爆炸极限也随之变化。
这些值是根据经验确定的,可能会根据信息的来源而变化)。气体爆炸下限和上限分别为:
LEL气体 | LEL % | 联合环境% | |
丙酮 | 2.6 | 13.0 | |
乙炔 | 2.5 | 100.0 | |
丙烯腈 | 3.0 | 17 | |
丙二烯 | 1.5 | 11.5 | |
氨 | 15.0 | 28.0 | |
苯 | 1.3 | 7.9 | |
1,三 | 2.0 | 12.0 | |
丁烷 | 1.8 | 8.4 | |
正丁醇 | 1.7 | 12.0 | |
1-Butene | 1.6 | 10.0 | |
Cis-2-Butene | 1.7 | 9.7 | |
Trans-2-Butene | 1.7 | 9.7 | |
乙酸丁酯 | 1.4 | 8.0 | |
一氧化碳 | 12.5 | 74.0 | |
羰基硫 | 12.0 | 29.0 | |
Chlorotrifluoroethylene | 8.4 | 38.7 | |
异丙基苯 | 0.9 | 6.5 | |
氰 | 6.6 | 32.0 | |
环己烷 | 1.3 | 7.8 | |
环丙烷 | 2.4 | 10.4 | |
氘 | 4.9 | 75.0 | |
乙硼烷 | 0.8 | 88.0 | |
二氯甲硅烷 | 4.1 | 98.8 | |
二乙基苯 | 0.8 | - - - - - - |
|
1, 1-Difluoro-1-Chloroethane | 9.0 | 14.8 | |
1, 1-Difluoroethane | 5.1 | 17.1 | |
1, 1-Difluoroethylene | 5.5 | 21.3 | |
二甲胺 | 2.8 | 14.4 | |
二甲醚 | 3.4 | 27.0 | |
2, 2-Dimethylpropane | 1.4 | 7.5 | |
乙烷 | 3.0 | 12.4 | |
乙醇 | 3.3 | 19.0 | |
乙酸乙酯 | 2.2 | 11.0 | |
乙基苯 | 1.0 | 6.7 | |
氯化乙基 | 3.8 | 15.4 | |
乙烯 | 2.7 | 36.0 | |
环氧乙烷 | 3.6 | 100.0 | |
汽油 | 1.2 | 7.1 |
气体 | 爆炸下限 | 联合环境 | |
庚烷 | 1.1 | 6.7 | |
己烷 | 1.2 | 7.4 | |
氢 | 4.0 | 75.0 | |
氰化氢 | 5.6 | 40.0 | |
硫化氢 | 4.0 | 44.0 | |
异丁烷 | 1.8 | 8.4 | |
异丁烯 | 1.8 | 9.6 | |
异丙醇 | 2.2 | - - - - - - |
|
甲烷 | 5.0 | 15.0 | |
甲醇 | 6.7 | 36.0 | |
丙炔 | 1.7 | 11.7 | |
甲基溴化 | 10.0 | 15.0 | |
3-Methyl-1-Butene | 1.5 | 9.1 | |
甲基纤维素溶剂 | 2.5 | 20.0 | |
氯甲烷 | 7.0 | 17.4 | |
甲基乙基酮 | 1.9 | 10.0 | |
甲硫醇 | 3.9 | 21.8 | |
甲基乙烯基醚 | 2.6 | 39.0 | |
Monoethylamine | 3.5 | 14.0 | |
Monomethylamine | 4.9 | 20.7 | |
羰基镍 | 2.0 | - - - - - - |
|
戊烷 | 1.4 | 7.8 | |
甲基吡啶 | 1.4 | - - - - - - |
|
丙烷 | 2.1 | 9.5 | |
丙烯 | 2.4 | 11.0 | |
氧化丙烯 | 2.8 | 37.0 | |
苯乙烯 | 1.1 | - - - - - - |
|
四氟乙烯 | 4.0 | 43.0 | |
四氢呋喃 | 2.0 | - - - - - - |
|
甲苯 | 1.2 | 7.1 | |
三氯乙烯 | 12.0 | 40.0 | |
三甲胺 | 2.0 | 12.0 | |
松节油 | 0.7 | - - - - - - |
|
醋酸乙烯酯 | 2.6 | - - - - - - |
|
乙烯基溴 | 9.0 | 14.0 | |
氯乙烯 | 4.0 | 22.0 | |
氟化乙烯基 | 2.6 | 21.7 | |
二甲苯 | 1.1 | 6.6 |
LEL /联合环境米
为了在危险环境(即存在可燃气体的密闭空间)中安全操作,应密切监测气体的浓度。
由于气体浓度超过20%的气体LEL,被认为是不安全的。

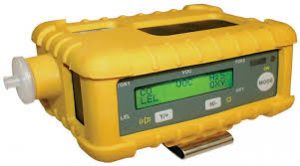

为了在封闭和危险环境中监测气体浓度,操作人员可以使用LEL计(也称为LEL计/探测器),该计设计有催化珠和红外传感元件,以测量气体的爆炸下限。
当环境中可燃气体含量在10%左右时,这些气体探测器就会向操作人员发出警告。
LEL仪表是相当复杂的设备,其特点是基于微处理器的模块化设计,具有自校准和数字显示信息。
最常用的LEL仪表是惠斯通电桥型,它适用于大多数应用程序和环境。
然而,惠斯通电桥LEL探测器可能不适用于需要更高灵敏度传感器的特定条件或气体。PID探测器(“光离探测器”)是在危险环境中需要更精确的LEL测量时的一种选择。
PID可以测量易燃气体和其他有毒气体的浓度,即使在非常低的水平(从ppb,即十亿分之一,到10k ppm,即1%)。
pid是比普通LEL仪表更敏感的工具,通常更昂贵。ids适用于测量以下有机化合物:
- 酒精
- 芳烃
- 胺类和酰胺类
- 氯化碳氢化合物
- 酮类和醛类
- 硫化合物
- 不饱和碳氢化合物
- 饱和的碳氢化合物,象丁烷和辛烷
可由光离探测器测量的无机化合物有:
- 氨
- 溴
- 碘
- 硫化氢
- 一氧化氮
- 半导体气体
