钢管的关键尺寸参数解释:“NPS”,“时间表”,“长度”。

管径和壁厚

两个钥匙钢管尺寸是标称管道尺寸(NPS)和壁厚(WT):

  • NPS表示“标称管道尺寸”,这是管道的内部流量(管道孔容量)。“NPS”的可比较欧洲术语是“DN”(即“Diamètre标称”或“名义直径”和“DurchMesser Nach”和“DurchMesser Nach”来源:维基百科
  • WT的意思是“壁厚”,即管壁的厚度以英寸或毫米表示。在给定的NPS处的管道厚度越高,管道对流体的压力越强并可能腐蚀。管厚也被称为“管道时间表”(缩写,“SCH。”)。对于给定的NPS和时间表,管道的厚度是固定的,并在适用的ASME标准B36.10中定义为不锈钢和镍合金管的碳/合金钢和ASME B36.19)

对于欧洲管道,类似的概念也存在,其尺寸是由EN 10220(碳/合金钢)和EN 1127(不锈钢/双工/镍合金)规格。

管和管尺寸

NPS与IPS管道系统

“NPS”一词取代了以前使用的“铁管尺寸”(IPS)系统,后者同样用于指定钢管的尺寸。术语IPS指的是管道的近似内径,用英寸表示(所以一个4″英寸的IPS管道的内径大约为4英寸)。在IPS系统下,管道只制造一种壁厚(称为“标准”,或“STD”):管道的外径是内径和壁厚的总和。随着时间的推移,石油化工行业引入了额外的壁厚,如“特强”(XS或XH,即“特重”)和双倍特强(XXS或XXH,即双倍特重)。

在IPS系统下,直到1927年,制造商只生产了三种厚度的管子。在三十年代,Asme推出了一个新的系统是当今我们认识的管道尺寸(NPS)。NPS系统显示了IPS下存在的一些典型厚度(STD,XS / XH,XXS / XXH)并引入了新的厚度(SCH。5,10,20,30,40,60,80,100,120,140,160)。

“NPS xx”指定管道尺寸,但不是以英寸为单位的精确内径:NPS低于12的管道,其外径大于尺寸指示值(例如NPS 4的实际外径为4½”,即114.3 mm);对于14英寸以上的管道,外径和NPS匹配(例如,NPS 14的实际外径为14″,即355.6毫米)。

某个NP的管子具有恒定的外径,但根据壁厚(SCH)的内径不同的内径(SCH):NPS 6管道SCH。STD具有NPS 6管道SCH的相同OD。XXS,但内径较大(墙壁较小)。

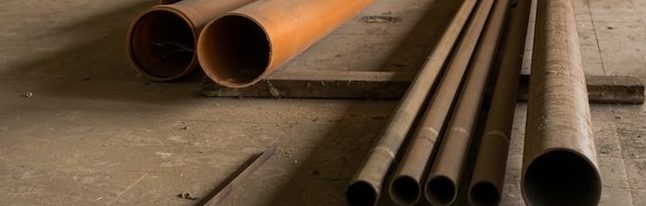

管长度

用于指定长度的术语钢管是:

  • “srl”(“单个随机长度”):表示管道在5-7米之间的任何随机尺寸;通常,直径低于2英寸的管子用SRL制造,即更大的孔管的短(或半尺寸)
  • “博士升”(双随机长度):意思是管道的任意尺寸在11-13米之间。直径在2英寸以上的管道可提供DRL尺寸
  • 切断长度:管道根据项目规格切割。自定义尺寸用于节省安装现场的焊接成本。

管道长度和管端PE是螺纹的

术语“随机”指的是管厂可以控制管长在最小最大值之间,但不能控制每一根管长的确切长度(在给定范围内是可变的)。

双随机长度管的预期长度是SRL管道长度的两倍。

管端类型

术语“管道末端”指的是管道的末端是如何完成的。

管端类型:斜面端

常用的管端型式有:

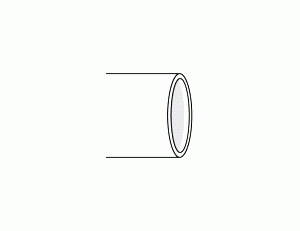

  • 平原(PE):普通端通常用于较小的直径,需要滑动法兰和插座焊接配件。普通末端也用于不锈钢,双链双链合金管道

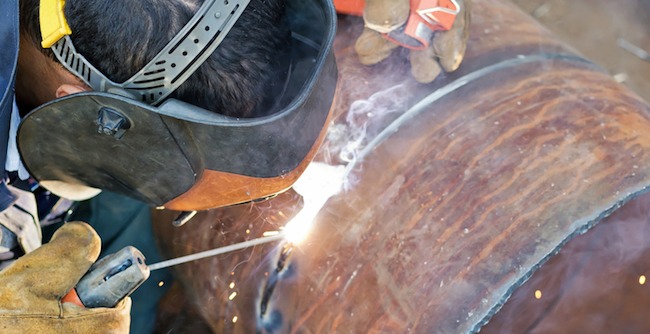

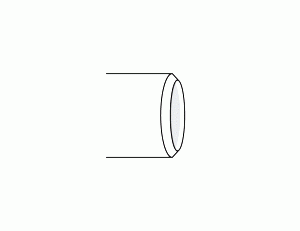

  • 斜切的结束(是):这是最常见的管端式(斜切端管通过焊接连接)。

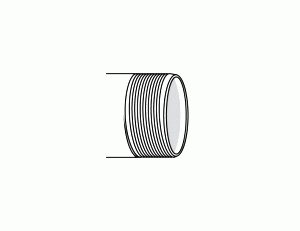

  • 线程结束(TE):螺纹末端(通常是由于石油化学管的ASME B1.20.1的NPT)需要螺纹配件和法兰,并用于较小的管道或气体管线
  • 螺纹和耦合端(T&C),通常用于气体分布

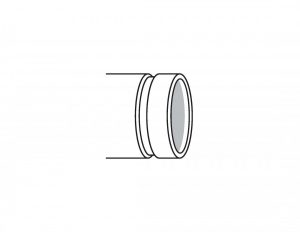

  • 槽末端(例如Victaulic pipes):这些管道允许快速连接,用于非关键应用
普通终点管PE 斜面管BE 螺纹管道 沟槽端管
图像显示(左右)平滑,斜面,螺纹和凹槽端部。
解释斜面管道如何连接在一起的视频:


(来源:ftpipelinesystems)
