活套法兰尺寸(Cl 150/300/900/1500/2500)。

图表显示的尺寸搭接法兰类150、300、400、900、1500、2500英寸和毫米。

活套法兰尺寸英寸

搭接类150英寸)

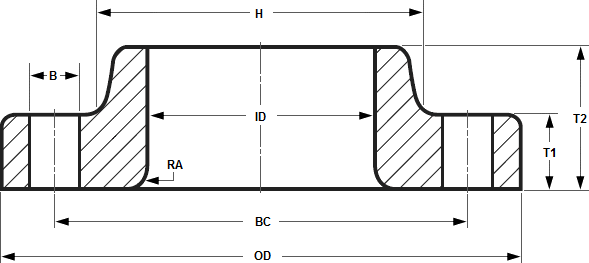

活套法兰尺寸类150英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
1/2 "	0.88”	3.50”	2.38”	1.19”	无误”	.62”	点”	.62”	4
3/4”	1.09”	3.88”	2.75”	1.50”	50”	.62”	点”	.62”	4
1”	1.36”	4.25”	3.12”	1.94”	56”	”。	点”	.62”	4
1 1/4”	1.70”	4.62”	3.50”	2.31”	.62”	结果”	.19”	.62”	4
1 - 1/2”	1.97”	5.00”	3.88”	2.56”	”。	多多”	为“	.62”	4
2”	2.44”	6.00”	4.75”	3.06”	综合成绩”	1.00”	”。31	综合成绩”	4
2 - 1/2 "	2.94”	7.00”	5.50”	3.56”	多多”	1.12”	”。31	综合成绩”	4
3”	3.57”	7.50”	6.00”	4.25”	总收入”	1.19”	38”	综合成绩”	4
3 - 1/2”	4.07”	8.50”	7.00”	4.81”	总收入”	1.25”	38”	综合成绩”	8
4”	4.57”	9.00”	7.50”	5.31”	总收入”	1.31”	无误”	综合成绩”	8
5”	5.66”	10.00”	8.50”	6.44”	总收入”	1.44”	无误”	多多”	8
6”	6.72”	11.00”	9.50”	7.56”	1.00”	1.56”	50”	多多”	8
8”	8.72”	13.50”	11.75”	9.69”	1.12”	1.75”	50”	多多”	8
10”	10.88”	16.00”	14.25”	12.00”	1.19”	1.94”	50”	1.00”	12
12 "	12.88”	19.00”	17.00”	14.38”	1.25”	2.19”	50”	1.00”	12
14”	14.14”	21.00”	18.75”	15.75”	1.38”	3.12”	50”	1.12”	12
16“	16.16”	23.50”	21.25”	18.00”	1.44”	3.44”	50”	1.12”	16
18”	18.18”	25.00”	22.75”	19.88”	1.56”	3.81”	50”	1.25”	16
20”	20.20”	27.50”	25.00”	22.00”	1.69”	4.06”	50”	1.25”	20.
22”	22.22”	29.50”	27.25”	24.25”	1.81”	4.25”	50”	1.38”	20.
24”	24.25”	32.00”	29.50”	26.12”	1.88”	4.38”	50”	1.38”	20.

搭接类300英寸)

活套法兰尺寸类300英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
1/2 "	0.90”	3.75”	2.62”	1.50”	0.56”	0.88”	点”	0.62”	4
3/4”	1.11”	4.62”	3.25”	1.88”	0.62”	1.00”	点”	0.75”	4
1”	1.38”	4.88”	3.50”	2.12”	0.69”	1.06”	点”	0.75”	4
1 1/4”	1.72”	5.25”	3.88”	2.50”	0.75”	1.06”	.19”	0.75”	4
1 - 1/2”	1.97”	6.12”	4.50”	2.75”	0.81”	1.19”	为“	0.88”	4
2”	2.46”	6.50”	5.00”	3.31”	0.88”	1.31”	”。31	0.75”	8
2 - 1/2 "	2.97”	7.50”	5.88”	3.94”	1.00”	1.50”	”。31	0.88”	8
3”	3.60”	8.25”	6.62”	4.62”	1.12”	1.69”	38”	0.88”	8
3 - 1/2”	4.10”	9.00”	7.25”	5.25”	1.19”	1.75”	38”	0.88”	8
4”	4.60”	10.00”	7.88”	5.75”	1.25”	1.88”	无误”	0.88”	8
5”	5.69”	11.00”	9.25”	7.00”	1.38”	2.00”	无误”	0.88”	8
6”	6.75”	12.50”	10.62”	8.12”	1.44”	2.06”	50”	0.88”	12
8”	8.75”	15.00”	13.00”	10.25”	1.62”	2.44”	50”	1.00”	12
10”	10.92”	17.50”	15.25”	12.62”	1.88”	3.75”	50”	1.12”	16
12 "	12.92”	20.50”	17.75”	14.75”	2.00”	4.00”	50”	1.25”	16
14”	14.18”	23.00”	20.25”	16.75”	2.12”	4.38”	50”	1.25”	20.
16“	16.19”	25.50”	22.50”	19.00”	2.25”	4.75”	50”	1.38”	20.
18”	18.20”	28.00”	24.75”	21.00”	2.38”	5.12”	50”	1.38”	24
20”	20.25”	30.50”	27.00”	23.12”	2.50”	5.50”	50”	1.38”	24
22”	22.25”	33.00”	29.25”	25.25”	2.63”	5.75”	50”	1.63”	24
24”	24.25”	36.00”	32.00”	27.62”	2.75”	6.00”	50”	1.62”	24

搭接类400英寸)

活套法兰尺寸类400英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
1/2 "	0.90”	3.75”	2.62”	1.50”	0.56”	0.88”	点”	0.62”	4
3/4”	1.11”	4.62”	3.25”	1.88”	0.62”	1.00”	点”	0.75”	4
1”	1.38”	4.88”	3.50”	2.12”	0.69”	1.06”	点”	0.75”	4
1 1/4”	1.72”	5.25”	3.88”	2.50”	0.81”	1.12”	.19”	0.75”	4
1 - 1/2”	1.97”	6.12”	4.50”	2.75”	0.88”	1.25”	为“	0.88”	4
2”	2.46”	6.50”	5.00”	3.31”	1.00”	1.44”	”。31	0.75”	8
2 - 1/2 "	2.97”	7.50”	5.88”	3.94”	1.12”	1.62”	”。31	0.88”	8
3”	3.60”	8.25”	6.62”	4.62”	1.25”	1.81”	38”	0.88”	8
3 - 1/2”	4.10”	9.00”	7.25”	5.25”	1.38”	1.94”	38”	1.00”	8
4”	4.60”	10.00”	7.88”	5.75”	1.38”	2.00”	无误”	1.00”	8
5”	5.69”	11.00”	9.25”	7.00”	1.50”	2.12”	无误”	1.00”	8
6”	6.75”	12.50”	10.62”	8.12”	1.62”	2.25”	50”	1.00”	12
8”	8.75”	15.00”	13.00”	10.25”	1.88”	2.69”	50”	1.12”	12
10”	10.92”	17.50”	15.25”	12.62”	2.12”	4.00”	50”	1.25”	16
12 "	12.92”	20.50”	17.75”	14.75”	2.25”	4.25”	50”	1.38”	16
14”	14.18”	23.00”	20.25”	16.75”	2.38”	4.62”	50”	1.38”	20.
16“	16.19”	25.50”	22.50”	19.00”	2.50”	5.00”	50”	1.50”	20.
18”	18.20”	28.00”	24.75”	21.00”	2.62”	5.38”	50”	1.50”	24
20”	20.25”	30.50”	27.00”	23.12”	2.75”	5.75”	50”	1.62”	24
22”	22.25”	33.00”	29.25”	25.25”	2.88”	6.00”	50”	1.75”	24
24”	24.25”	36.00”	32.00”	27.62”	3.00”	6.25”	50”	1.88”	24

搭接类600英寸)

活套法兰尺寸类600英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
1/2 "	0.90”	3.75”	2.62”	1.50”	0.56”	0.88”	点”	0.62”	4
3/4”	1.11”	4.62”	3.25”	1.88”	0.62”	1.00”	点”	0.75”	4
1”	1.38”	4.88”	3.50”	2.12”	0.69”	1.06”	点”	0.75”	4
1 1/4”	1.72”	5.25”	3.88”	2.50”	0.81”	1.12”	.19”	0.75”	4
1 - 1/2”	1.97”	6.12”	4.50”	2.75”	0.88”	1.25”	为“	0.88”	4
2”	2.46”	6.50”	5.00”	3.31”	1.00”	1.44”	”。31	0.75”	8
2 - 1/2 "	2.97”	7.50”	5.88”	3.94”	1.12”	1.62”	”。31	0.88”	8
3”	3.60”	8.25”	6.62”	4.62”	1.25”	1.81”	38”	0.88”	8
3 - 1/2”	4.10”	9.00”	7.25”	5.25”	1.38”	1.94”	38”	1.00”	8
4”	4.60”	10.75”	8.50”	6.00”	1.5”	2.12”	无误”	1.00”	8
5”	5.69”	13.00”	10.50”	7.44”	1.75”	2.38”	无误”	1.12”	8
6”	6.75”	14.00”	11.50”	8.75”	1.88”	2.62”	50”	1.12”	12
8”	8.75”	16.50”	13.75”	10.75”	2.19”	3.00”	50”	1.25”	12
10”	10.92”	20.00”	17.00”	13.5”	2.50”	4.38”	50”	1.38”	16
12 "	12.92”	22.00”	19.25”	15.75”	2.62”	4.62”	50”	1.38”	20.
14”	14.18”	23.75”	20.75”	17.00”	2.75”	5.00”	50”	1.50”	20.
16“	16.19”	27.00”	23.75”	19.50”	3.00”	5.50”	50”	1.62”	20.
18”	18.20”	29.25”	25.75”	21.50”	3.25”	6.00”	50”	1.75”	20.
20”	20.25”	32.00”	28.50”	24.00”	3.50”	6.50”	50”	1.75”	24
22”	22.25”	34.25”	30.63”	26.25”	3.75”	6.88”	50”	1.75”	24
24”	24.25”	37.00”	33.00”	28.25”	4.00”	7.25”	50”	2.00”	24

搭接类900英寸)

活套法兰尺寸类900英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
3”	3.60”	9.50”	7.50”	5.00”	1.50”	2.13”	38”	1.00”	8
4”	4.60”	11.50”	9.25”	6.25”	1.75”	2.75”	无误”	1.25”	8
5”	5.69”	13.75”	11.00”	7.50”	3.00”	3.13”	无误”	1.38”	8
6”	6.75”	15.00”	12.50”	9.25”	2.19”	3.38”	50”	1.25”	12
8”	8.75”	18.50”	15.50”	11.75”	2.50”	4.50”	50”	1.50”	12
10”	10.92”	21.50”	18.50”	14.50”	2.75”	5.00”	50”	1.50”	16
12 "	12.92”	24.00”	21.00”	16.50”	3.13”	5.63”	50”	1.50”	20.
14”	14.18”	25.25”	22.00”	17.75”	3.38”	6.13”	50”	1.63”	20.
16“	16.19”	27.75”	24.25”	20.00”	3.50”	6.50”	50”	1.75”	20.
18”	18.20”	31.00”	27.00”	22.25”	4.00”	7.50”	50”	2.00”	20.
20”	20.25”	33.75”	29.50”	24.50”	4.25”	8.25”	50”	2.13”	20.
24”	24.25”	41.00”	35.50”	29.50”	5.50”	10.50”	50”	2.63”	20.

搭接类1500英寸)

活套法兰尺寸类1500英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	凸面(右)	凸面(RF)	H	凸面厚度(T)	T1	平面厚度(T2)	螺栓孔(B)	不。螺栓孔
1/2 "	0.88”	4.75”	3.25”	1.38”	.250”	1.50”	1.50”	0.88”	1.25”	0.88”	4
3/4”	1.09”	5.13”	3.50”	1.69”	.250”	1.75”	1.63”	1.00”	1.38”	0.88”	4
1”	1.36”	5.88”	4.00”	2.00”	.250”	2.06”	1.88”	1.13”	1.63”	1.00”	4
1 1/4”	1.70”	6.25”	4.38”	2.50”	.250”	2.50”	1.88”	1.13”	1.63”	1.00”	4
1 - 1/2”	1.95”	7.00”	4.88”	2.88”	.250”	2.75”	2.00”	1.25”	1.75”	1.13”	4
2”	2.44”	8.50”	6.50”	3.63”	.250”	4.13”	2.50”	1.50”	2.25”	1.00”	8
2 - 1/2 "	2.94”	9.63”	7.50”	4.13”	.250”	4.88”	2.75”	1.63”	2.50”	1.13”	8
3”* *	3.57”	10.50”	8.00”	5.00”	.250”	5.25”	3.13”	1.88”	2.88”	1.25”	8
4 " * *	4.57”	12.25”	9.50”	6.19”	.250”	6.38”	3.81”	2.13”	3.56”	1.38”	8
5”* *	5.66”	14.75”	11.50”	7.31”	.250”	7.75”	4.38”	2.88”	4.13”	1.63”	8
6”* *	6.72”	15.50”	12.50”	8.50”	.250”	9.00”	4.94”	3.25”	4.69”	1.50”	12
8”* *	8.72”	19.00”	15.50”	10.63”	.250”	11.50”	5.88”	3.63”	5.63”	1.75”	12
十大“* *	10.88”	23.00”	19.00”	12.75”	.250”	14.50”	6.50”	4.25”	6.25”	2.00”	12
12 " * *	12.88”	26.50”	22.50”	15.00”	.250”	17.75”	7.38”	4.88”	7.13”	2.13”	16

搭接类2500英寸)

活套法兰尺寸类2500英寸(ASME B16.5)

法兰 NPS	内部 直径	外 直径	螺栓圆(BC)	H	T1	T2	类风湿性关节炎	螺栓孔(B)	不。螺栓孔
1/2 "	0.90”	5.25”	3.50”	1.69”	1.19”	1.56”	点”	0.88”	4
3/4”	1.11”	5.50”	3.75”	2.00”	1.25”	1.69”	点”	0.88”	4
1”	1.38”	6.25”	4.25”	2.25”	1.38”	1.88”	点”	1.00”	4
1 1/4”	1.72”	7.25”	5.13”	2.88”	1.50”	2.06”	.19”	1.13”	4
1 - 1/2”	1.97”	8.00”	5.75”	3.13”	1.75”	2.38”	为“	1.25”	4
2”	2.46”	9.25”	6.75”	3.75”	2.00”	2.75”	”。31	1.13”	8
2 - 1/2 "	2.97”	10.50”	7.75”	4.50”	2.25”	3.13”	”。31	1.25”	8
3”	3.60”	12.00”	9.00”	5.25”	2.63”	3.63”	38”	1.38”	8
4”	4.60”	14.00”	10.75”	6.50”	3.00”	4.25”	无误”	1.63”	8
5”	5.69”	16.50”	12.75”	8.00”	3.63”	5.13”	无误”	1.88”	8
6”	6.75”	19.00”	14.50”	9.25”	4.25”	6.00”	50”	2.13”	8
8”	8.75”	21.75”	17.25”	12.00”	5.00”	7.00”	50”	2.13”	12
10”	10.92”	26.50”	21.25”	14.75”	6.50”	9.00”	50”	2.63”	12
12 "	12.92”	30.00”	24.38”	17.38”	7.25”	10.00”	50”	2.88”	12

活套法兰尺寸在毫米

搭接类150毫米)

活套法兰尺寸类150毫米(ASME B16.5)

大小 英寸	D 毫米	X 毫米	t 毫米	B3 毫米	T3 毫米	R°
1/2	89年	30.2	11.2	22.9	15.7	3.0
3/4	99年	38.1	12.7	28.2	15.7	3.0
1	108年	49.3	14.2	35.1	17.5	3.0
1¼	117年	58.7	15.7	43.7	20.6	4.8
1½	127年	65.0	17.5	50.0	22.4	6.4
2	152年	77.7	19.1	62.5	25.4	7.9
2½	178年	90.4	22.4	75.4	28.4	7.9
3	191年	108.0	23.9	91.4	30.2	9.7
3½	216年	122.2	23.9	104.1	31.8	9.7
4	229年	134.9	23.9	116.8	33.3	11.2
5	254年	163.6	23.9	144.5	36.6	11.2
6	279年	192.0	25.4	171.5	39.6	12.7
8	343年	246.1	28.4	223.3	44.5	12.7
10	406年	304.8	30.2	277.4	49.3	12.7
12	483年	365.3	31.8	328.2	55.6	12.7
14	533年	400.1	35.1	360.2	79.2	12.7
16	597年	457.2	36.6	411.2	87.4	12.7
18	635年	505.0	39.6	462.3	96.8	12.7
20.	699年	558.8	42.9	514.4	103.1	12.7
24	813年	663.4	47.8	616.0	111.3	12.7

大小	钻井			螺栓
英寸	螺栓圆 毫米直径	洞#	洞迪亚。毫米	螺栓迪亚。英寸。	长度 FF法兰	长度 射频法兰	长度 环连接面法兰
1/2	60.5	4	15.7	1/2	50.8	57.2	- - - - - -
3/4	69.9	4	15.7	1/2	50.8	63.5	- - - - - -
1	79.2	4	15.7	1/2	57.2	63.5	76.2
1¼	88.9	4	15.7	1/2	57.2	69.9	82.6
1½	98.6	4	15.7	1/2	63.5	69.9	82.6
2	120.7	4	19.1	5/8	69.9	82.6	95.3
2½	139.7	4	19.1	5/8	76.2	88.9	101.6
3	152.4	4	19.1	5/8	76.2	88.9	101.6
3½	177.8	8	19.1	5/8	76.2	88.9	101.6
4	190.5	8	19.1	5/8	76.2	88.9	101.6
5	215.9	8	22.4	3/4	82.6	95.3	108.0
6	241.3	8	22.4	3/4	82.6	101.6	114.3
8	298.5	8	22.4	3/4	88.9	108.0	120.7
10	362.0	12	25.4	7/8	101.6	114.3	127.0
12	431.8	12	25.4	7/8	101.6	120.7	133.4
14	476.3	12	28.4	1	114.3	133.4	146.1
16	539.8	16	28.4	1	114.3	133.4	146.1
18	577.9	16	31.8	11/8	127.0	146.1	158.8
20.	635.0	20.	31.8	11/8	139.7	158.8	171.5
24	749.3	20.	35.1	1¼	152.4	171.5	184.2

搭接类300毫米)

活套法兰尺寸类300毫米(ASME B16.5)

大小 英寸	D 毫米	X 毫米	t 毫米	B3 毫米	T3 毫米	R°
1/2	95年	38.1	14.2	22.9	22.4	3.0
3/4	117年	47.8	15.7	28.2	25.4	3.0
1	124年	53.8	17.5	35.1	26.9	3.0
1¼	133年	63.5	19.1	43.7	26.9	4.8
1½	155年	69.9	20.6	50.0	30.2	6.4
2	165年	84.1	22.4	62.5	33.3	7.9
2½	191年	100.1	25.4	75.4	38.1	7.9
3	210年	117.3	28.4	91.4	42.9	9.7
3½	229年	133.4	30.2	104.1	44.5	9.7
4	254年	146.1	31.8	116.8	47.8	11.2
5	279年	177.8	35.1	144.5	50.8	11.2
6	318年	206.2	36.6	171.5	52.3	12.7
8	381年	260.4	41.1	222.3	62.0	12.7
10	445年	320.5	47.8	277.4	66.5	12.7
12	521年	374.7	50.8	328.2	101.6	12.7
14	584年	425.5	63.8	360.2	111.3	12.7
16	648年	482.6	57.2	411.2	120.7	12.7
18	711年	533.4	60.5	462.3	130.0	12.7
20.	775年	587.2	63.5	514.4	139.7	12.7
24	914年	701.5	69.9	616.0	152.4	12.7

大小	钻井			螺栓
英寸	螺栓圆 毫米直径	洞#	洞迪亚。毫米	螺栓迪亚。英寸。	长度 FF法兰	长度 射频法兰	长度 环连接面法兰
1/2	66.5	4	15.7	1/2	57.2	63.5	76.2
3/4	82.6	4	19.1	5/8	63.5	76.2	88.9
1	88.9	4	19.1	5/8	63.5	76.2	88.9
1¼	98.6	4	19.1	5/8	69.9	82.6	95.3
1½	114.3	4	22.4	3/4	76.2	88.9	101.6
2	127.0	8	19.1	5/8	76.2	88.9	101.6
2½	149.4	8	22.4	3/4	82.6	101.6	114.3
3	168.1	8	22.4	3/4	88.9	108.0	120.7
3½	184.2	8	22.4	3/4	95.3	108.0	127.0
4	200.2	8	22.4	3/4	95.3	114.3	127.0
5	235.0	8	22.4	3/4	108.0	120.7	133.4
6	269.7	12	22.4	3/4	108.0	120.7	139.7
8	330.2	12	25.4	7/8	120.7	139.7	152.4
10	387.4	16	28.4	1	139.7	158.8	171.5
12	450.9	16	31.8	11/8	146.1	171.5	184.2
14	514.4	20.	31.8	11/8	158.8	177.8	190.5
16	571.5	20.	35.1	1¼	165.1	190.5	203.2
18	628.7	24	35.1
