在某些情况下,颜色代码应用于管道和其他管道材料(如管件、法兰和阀门),以便于在仓库或项目执行期间在现场识别不同材料制造的部件。
Pfi es-22管道彩色编码规范
表中显示了PFI ES 22规范规定的管道颜色编码指南。除了表格中指定的颜色外,焊接管道应显示额外的白色条纹。
ES-22标准:管道颜色编码建议 |
||
碳钢管道 |
||
材料 | 材料加尔达 | 带/条颜色 |
碳钢,电阻焊管 | A53 Gr。B / API | 1白色固体 |
Smls碳钢,额定抗拉强度为70000 psi (483 MPA) | A53 Gr B。 | 没有标记 |
碳钢,镇静钢 | A106 Gr B。 | 1固体绿 |
碳钢,规定抗拉强度为70000 psi (483 MPA)以上 | A106 Gr C。 | 2固体绿 |
碳钢,低温(冲击试验) | 澳大利亚Gr。6 | 1红色固体 |
高成品率碳素钢管 |
||
52000分钟的收益率 | API 5 l x 52 | 一个纯黄色,一个纯绿色 |
60000分钟的收益率 | API 5 l x 60 | 1个纯黄色,1个纯粉色 |
65000分钟的收益率 | API 5 l x - 65 | 2固体黄 |
70000分钟的收益率 | API 5 l x - 70 | 一个纯黄色,一个纯橙色 |
低合金钢管 |
||
C-Mo钢 | A335 Gr P1。 | 1固体橙色 |
1 Cr-1/2 Mo钢 | A335 Gr P12。 | 一个纯橙色,一个纯蓝色 |
1 1/ 4 Cr-1/2 Mo钢 | A335 Gr。赛 | 1黄色固体 |
2 1/4 Cr-1 Mo钢 | A335 Gr第22位。 | 1固体蓝色 |
5 Cr-1/2 Mo钢 | A335 Gr P5。 | 一个纯蓝色,一个纯黄色 |
9cr -1/2 Mo钢 | A335 Gr票数。 | 2固体橙色 |
铁素体和马氏体管和管 |
||
405型 | A268 TP405 | 一个纯绿色,一个纯黑色 |
410型 | A268 TP410 | 一个纯绿色,一个纯红色 |
奥氏体不锈钢管 |
||
304型 | A312 TP304 | 1固体黑色 |
304 l型 | A312 TP304L | 2固体黑色 |
304 h型 | A312 TP304H | 1断断续续的黑色 |
309型 | A358 Gr309 | 一个纯黑色,一个纯棕色 |
310型 | A358Gr310 | 一个纯绿色,一个纯橙色 |
316型 | A312 TP316 | 1固体灰色 |
316 l型 | A312 TP316L | 2固体灰色 |
316 h型 | A312 TP316H | 1断断续续的灰色 |
317型 | A312 TP317 | 一个是纯棕色,一个是纯绿色 |
Type317L | A312 TP317L | 一个是纯棕色,一个是纯红色 |
321型 | A312 TP321 | 1固体粉红色 |
321 H型 | A312 TP321H | 2固体粉红色 |
347型 | A312 TP347 | 1固体布朗 |
347 h型 | A312 TP347H | 2固体布朗 |
镍合金管 |
||
镍200 | 一个纯黑色,一个纯粉色 | |
因科镍铬不锈钢800 | 一个纯黑色,一个纯橙色 | |
因科镍铬不锈钢800 h | 一个纯灰色,一个纯红色 | |
因科镍铬不锈钢825 | 一个纯灰色,一个纯蓝色 | |
铬镍铁合金600 | 2固体蓝 | |
铬镍铁合金625 | 一个纯蓝色,一个纯粉色 | |
Hastelloy合金8 - 2 | 一个纯红色,一个纯橙色 | |
Hastelloy合金c - 276 | 一个纯红色,一个纯蓝色 | |
Hastelloy合金C-22 | 2固体红 | |
Hastelloy合金G | 一个纯红色,一个纯黄色 | |
木匠合金20 C 8-3 | 一个纯黑,一个纯蓝 | |
蒙乃尔400 | 一个纯黑,一个纯黄 |

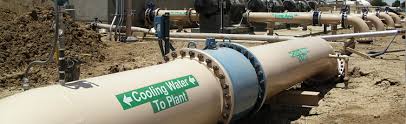

Asme a13.1管道颜色编码(按流体类型)
ASME A13.1规范对运输不同类型危险流体的管道材料的颜色编码提供了指示。在本规范中,流体按以下方式分类:
- 易燃液体:液体是一种可能在空气中点燃和燃烧的蒸气
- 灭火流体:如水、泡沫和二氧化碳,用于喷水灭火系统和消防系统
- 有毒和腐蚀性液体:具有腐蚀性或有毒的介质
- 可燃液体(不可燃)
- 氧化性液体(气体或液体,当与氧气结合时,可能有助于其他物质的燃烧)
- 压缩空气
根据输送流体的类型,表中显示了应用于管道外表面的颜色。
根据管道外径的不同,规范还规定了颜色标记的长度和高度的要求。
的BS 1710规范设置类似的指示,但管道颜色标记方法略有不同。
