pn6/10/16 /25/40盲法兰尺寸和重量表EN 1092-1 - 05型,重量和螺柱螺栓要求。

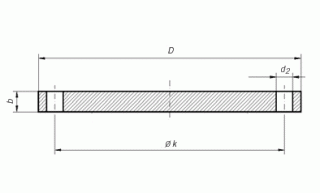

盲法兰尺寸(en 1092-1 05型)
PN 6
带螺柱的pn6盲法兰尺寸(EN 1092-1 05型)公制螺栓和螺母要求
尺寸(毫米)
法兰DN 公称直径 |
法兰 | 柱螺栓 | 法兰重量 | ||||
k | D | b | d2 | 线程 | 螺栓孔 | 公斤 | |
15 | 55 | 80 | 12 | 11 | M10 | 4 | 0438年 |
20. | 65 | 90 | 14 | 11 | M10 | 4 | 0657年 |
25 | 75 | One hundred. | 14 | 11 | M10 | 4 | 0821年 |
32 | 90 | 120 | 14 | 14 | M12 | 4 | 1180年 |
40 | One hundred. | 130 | 14 | 14 | M12 | 4 | 1390年 |
50 | 110 | 140 | 14 | 14 | M12 | 4 | 1620年 |
65 | 130 | 160 | 14 | 14 | M12 | 4 | 2140年 |
80 | 150 | 190 | 16 | 18 | M16 | 4 | 3430年 |
One hundred. | 170 | 210 | 16 | 18 | M16 | 4 | 4220年 |
125 | 200 | 240 | 18 | 18 | M16 | 8 | 6100年 |
150 | 225 | 265 | 18 | 18 | M16 | 8 | 7510年 |
200 | 280 | 320 | 20. | 18 | M16 | 8 | 12300年 |
250 | 335 | 375 | 22 | 18 | M16 | 12 | 18500年 |
300 | 395 | 440 | 22 | 22 | M20 | 12 | 25500年 |
350 | 445 | 490 | 22 | 22 | M20 | 12 | 31800年 |
400 | 495 | 540 | 22 | 22 | M20 | 16 | 38500年 |
450 | 550 | 595 | 24 | 22 | M20 | 16 | 51200年 |
500 | 600 | 645 | 24 | 22 | M20 | 20. | 60100年 |
600 | 705 | 755 | 30. | 26 | M24 | 20. | 103000年 |
700 | 810 | 860 | 40 | 26 | M24 | 24 | 178000年 |
800 | 920 | 975 | 44 | 30. | M27 | 24 | 252000年 |
900 | 1020 | 1075 | 48 | 30. | M27 | 24 | 336000年 |
1000 | 1120 | 1175 | 52 | 30. | M27 | 28 | 435000年 |
1200 | 1340 | 1405 | 60 | 33 | M30 | 32 | 717000年 |
1400 | 1560 | 1630 | 68 | 36 | M33 | 36 | 1.094,000 |
1600 | 1760 | 1830 | 76 | 36 | M33 | 40 | 1.545,000 |
1800 | 1970 | 2045 | 84 | 39 | M36 | 44 | 2.131,000 |
2000 | 2180 | 2265 | 92 | 42 | M39 | 48 | 2.862,000 |
PN 10
带双头螺栓和螺母要求的pn10盲法兰尺寸(EN 1092-1 05型)
尺寸(毫米)
法兰DN 公称直径 |
法兰 | 柱螺栓 | 法兰重量 | ||||
k | D | b | d2 | 线程 | 螺栓孔 | 公斤 | |
200 | 295 | 340 | 24 | 22 | M20 | 8 | 16500年 |
250 | 350 | 395 | 26 | 22 | M20 | 12 | 24100年 |
300 | 400 | 445 | 26 | 22 | M20 | 12 | 30800年 |
350 | 460 | 505 | 26 | 22 | M20 | 16 | 39600年 |
400 | 515 | 565 | 26 | 26 | M24 | 16 | 49400年 |
450 | 565 | 615 | 28 | 26 | M24 | 20. | 63000年 |
500 | 620 | 670 | 28 | 26 | M24 | 20. | 75200年 |
600 | 725 | 780 | 34 | 30. | M27 | 20. | 124000年 |
700 | 840 | 895 | 38 | 30. | M27 | 24 | 183000年 |
800 | 950 | 1015 | 48 | 33 | M30 | 24 | 297000年 |
900 | 1050 | 1115 | 50 | 33 | M30 | 28 | 374000年 |
1000 | 1160 | 1230 | 54 | 36 | M33 | 28 | 492000年 |
1200 | 1380 | 1455 | 66 | 39 | M36 | 32 | 842000年 |
PN 16
带双头螺栓和螺母要求的pn16盲法兰尺寸(EN 1092-1 05型
尺寸(毫米)
法兰DN 公称直径 |
法兰 | 柱螺栓 | 法兰重量 | ||||
k | D | b | d2 | 线程 | 螺栓孔 | 公斤 | |
15 | 65 | 95 | 16 | 14 | M12 | 4 | 0813年 |
20. | 75 | 105 | 18 | 14 | M12 | 4 | 1140年 |
25 | 85 | 115 | 18 | 14 | M12 | 4 | 1380年 |
32 | One hundred. | 140 | 18 | 18 | M16 | 4 | 2030年 |
40 | 110 | 150 | 18 | 18 | M16 | 4 | 2350年 |
50 | 125 | 165 | 18 | 18 | M16 | 4 | 2880年 |
65 | 145 | 185 | 18 | 18 | M16 | 4 | 3643年 |
80 | 160 | 200 | 20. | 18 | M16 | 8 | 4610年 |
One hundred. | 180 | 220 | 20. | 18 | M16 | 8 | 5650年 |
125 | 210 | 250 | 22 | 18 | M16 | 8 | 8130年 |
150 | 240 | 285 | 22 | 22 | M20 | 8 | 10500年 |
200 | 295 | 340 | 24 | 22 | M20 | 12 | 16200年 |
250 | 355 | 405 | 26 | 26 | M24 | 12 | 25000年 |
300 | 410 | 460 | 28 | 26 | M24 | 12 | 35100年 |
350 | 470 | 520 | 30. | 26 | M24 | 16 | 48000年 |
400 | 525 | 580 | 32 | 30. | M27 | 16 | 63500年 |
450 | 585 | 640 | 40 | 30. | M27 | 20. | 96600年 |
500 | 650 | 715 | 44 | 33 | M30 | 20. | 133000年 |
600 | 770 | 840 | 54 | 36 | M33 | 20. | 226000年 |
700 | 840 | 910 | 58 | 36 | M33 | 24 | 285000年 |
800 | 950 | 1025 | 62 | 39 | M36 | 24 | 388000年 |
900 | 1050 | 1125 | 64 | 39 | M36 | 28 | 483000年 |
1000 | 1170 | 1255 | 68 | 42 | M39 | 28 | 640000年 |
