法兰隔离组件保护法兰连接免受静电腐蚀(通过防止法兰、螺柱和垫圈之间的金属接触)。法兰绝缘组件包括每个螺母的一个垫圈,每个螺栓的一个全长绝缘套管,一个垫圈(F型,E型,D型,O型),每个螺母的厚镀钢垫圈。

什么是法兰隔离套件?

法兰隔离套件的目的是防止(电解)腐蚀法兰以及管道系统上的静态电流可能引起的法兰连接。

垫片隔离组件包括一个特殊垫片,用于所有螺柱和螺母的隔离套筒,以及特殊垫圈。这些组件是用具有适当的化学稳定性、低吸水率和介电性能的特殊材料制造的。

即使法兰隔离组件是廉价的附件,它们也可以延长管道和法兰连接的使用寿命。一般来说,绝缘套件的尺寸可达24英寸,但如果需要,也可以制造更高的公称尺寸。

绝缘法兰隔离套件可用于ASME B16.5, B.1647, API法兰,所有尺寸和等级,从1/2到80英寸。

法兰隔离组件类型

有四种主要类型的垫圈隔离套件,指定为F, E, D,和O.每一种类型的法兰套件适合特定的法兰面(RF, FF, RTJ)

法兰绝缘工具法兰绝缘套件(/标题)

f型法兰组件(环面垫圈)

F型隔离垫圈(环形型)与凸面法兰(RF)配合。F型垫片的外径小于法兰端面。

可在法兰连接处添加特殊的带保护器,以进一步加强法兰隔离套件产生的阴极隔离(否则可能会产生杂质)。

F型垫圈由1/8″厚织物基酚醛片制造,要么没有涂层,要么在两个表面上有丁腈橡胶涂层。F型垫圈也可采用非石棉纤维,具有高隔离能力。

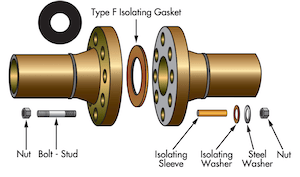

F型法兰隔离组件
F型

e型法兰保温组件(全面)

“E”型垫圈(全面型)的外径与法兰的直径匹配,即它们覆盖了整个法兰表面积。

这种设计有助于将外部材料保持在法兰连接之外,并增强了组件的隔离性能。E型法兰绝缘组件可采用酚醛、氯丁橡胶面酚醛和高温材料。

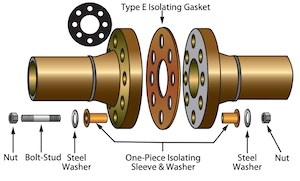

E型法兰隔离组件
E型

d型法兰绝缘组件(api环连接垫片)

“D”型隔离垫圈适用于带环形接合面的法兰,因为它们适用于RTJ法兰的环形接合槽(风格R, RX,和BX)。D型垫圈可提供酚醛级。这种类型的垫圈也称为“API环接头”。

D型法兰隔离组件

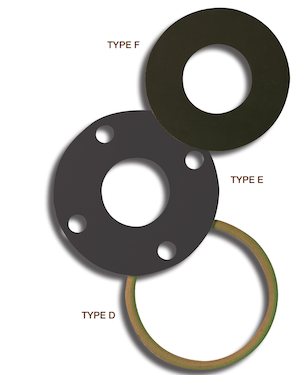

D型vs. E/F型

“o”型法兰绝缘组件

O型垫圈在设备的两侧有一个额外的密封元件,通常是聚四氟乙烯(PTFE)、丁腈橡胶或Viton橡胶,可提供环面和全面设计(E型和F型)。O型垫圈采用酚醛和G-10材料制造。

绝缘套管的材料默认为聚乙烯或酚醛。

法兰隔离套件材料

垫片

垫片材料 绝缘强度 最高温度 水吸收
氯丁橡胶面临酚醛 500 华氏175度 0.45%
普通酚醛 500 华氏225度 1.10%
Garlock 3400 630 华氏700度
科林格C4401 300 华氏750度
G10 (NEMA) UL94签证官 FR 0.01%
Insul-Seal 500 华氏175度 0.50%
JM940红魔鬼 2400 华氏700度
酚醛RTJ型D 500 华氏225度 1.00%
聚四氟乙烯 600 华氏450度 0.01%

袖子

用于法兰绝缘组件的绝缘套管
用于法兰绝缘组件的绝缘套管
衬套材料 绝缘强度 最高温度 水吸收
酚醛 500 华氏250度 2.00%
聚酯薄膜 4000 华氏350度 0.22%
NEMA G10 UL94VO FR 0.01%
Minlon 450 华氏300度 0.90%

洗衣机

垫圈材料 绝缘强度 最高温度 水吸收
酚醛 500 华氏225度 1.10%
Non-Asb 300 华氏750度
NEMA G11 UL94VO FR 0.01%
聚四氟乙烯 600 华氏450度 0.01%
