13种管道法兰类型的解释

在whatsapp上分享
在电报上分享
在linkedin上分享
通过电子邮件分享

管道中最常见的法兰类型是什么?他们长什么样?法兰的主要类型是焊颈、长焊颈、滑套、承插焊、搭接、螺纹法兰和盲法兰。除了这些标准法兰外,还存在一些特殊的法兰,称为weldo法兰/ nipo法兰和elbo法兰,旋转法兰,膨胀/减速法兰和孔板法兰。

标准类型的法兰

用于管道应用的法兰类型主要取决于管道所需的强度法兰接头。采用法兰连接,也可采用焊接连接,便于维护操作(法兰连接可快速方便地拆卸)。

现在让我们深入研究,用图片展示法兰的关键类型。

焊接颈法兰

焊接颈法兰ASME B16.5和B16.47焊颈法兰焊接

焊接颈法兰(“WN”)的特点是一个长锥形轮毂,可以与管道焊接。

这种法兰类型通常用于高压和高/低温应用,这些应用要求由管道系统输送的流体不受限制的流动(法兰的孔与管道的孔匹配)。

没有压降可以防止法兰接头附近金属的湍流和侵蚀/腐蚀等负面影响。

锥形轮毂可以使管道和焊接颈法兰之间的机械应力均匀分布,便于进行射线检查,以检测可能的泄漏和焊接缺陷。

法兰(NPS和管道表)的尺寸应与连接管的尺寸相匹配。

焊接颈法兰通过一个完整的v型对接焊连接到管道上。ASME焊接颈法兰的尺寸和重量在本文中显示。

长焊接颈

长焊颈法兰

长焊接颈法兰(“LWN”)类似于焊接颈法兰,除了颈部(锥形轮毂)是延伸的,并像一个无聊的延伸。

长焊接颈法兰一般用于容器、柱或桶。这些法兰类型也可在重桶(HB)和等桶(E)类型。

凸缘滑移

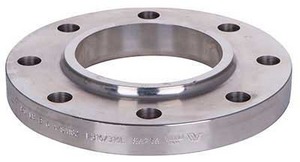

滑移到ASME B16.5法兰上滑移法兰、角焊

滑动法兰通过两个角焊连接到管道或管件上,一个在法兰腔内,一个在法兰腔外。

滑套法兰的孔径比连接管的外径大,因为管道必须在法兰内滑动才能通过a进行连接角焊缝

滑套法兰也被定义为“轮毂法兰”,由于其细长和紧凑的形状,它们很容易识别。

滑动法兰的尺寸和重量ANSI/ASME在本页上可用。

焊接颈与法兰滑移

从长远来看,使用滑套法兰制成的法兰接头比使用焊接颈法兰制成的连接更脆弱(在类似的使用条件下)。这似乎是由于以下事实:

  • 焊接颈法兰具有锥形轮毂,这在承插焊法兰中是没有的,这使得管道和法兰之间的机械应力分布更均匀
  • 焊接颈接头只有一个焊接区域而不是两个(承插焊法兰)。

焊颈法兰的另一个优点是它既可以连接到管道上,也可以连接到管件上,而承插焊法兰只适用于管道。

螺纹法兰

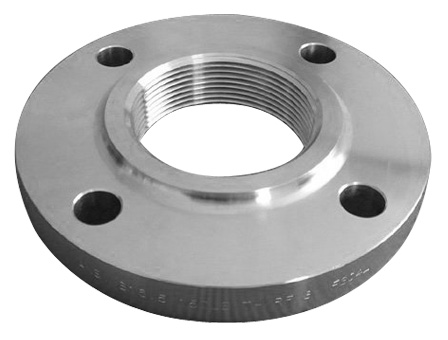

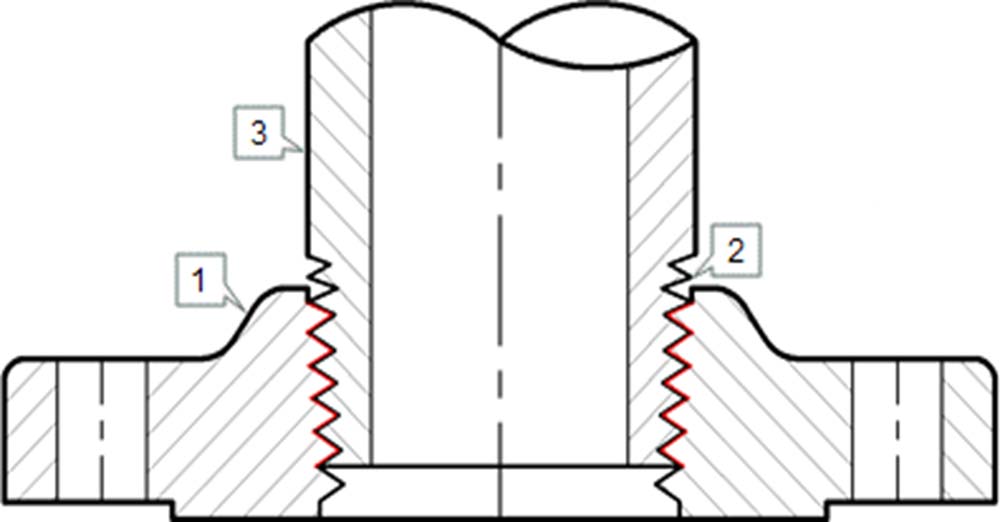

螺纹法兰ASME B16.5螺纹法兰

螺纹法兰通过螺纹连接管道(管道有一个外螺纹,通常为NPT / per)ASME B1.20.1)安装到法兰上,不进行接缝焊(但在某些情况下,可采用小焊缝以增加连接强度)。

螺纹法兰的尺寸可达4英寸和多种压力额定值,然而,它们主要用于低压和低温应用的小尺寸管道,如水和空气公用事业服务。

在爆炸性区域,如加油站和工厂,螺纹法兰也是强制性要求,因为在这种环境中焊接连接的执行将是危险的。

参考这篇文章,找到关于ANSI/ASME螺纹法兰的尺寸

承插焊法兰

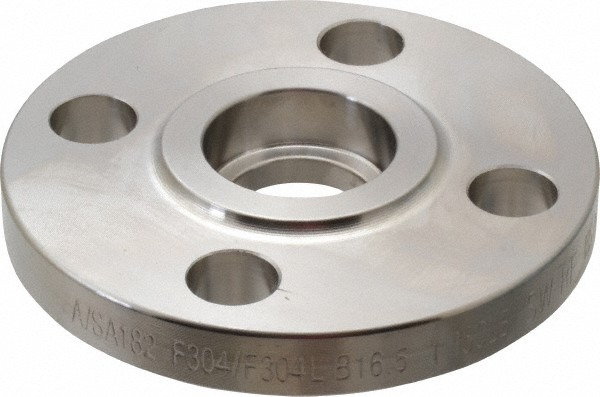

承插焊接法兰ASME B16.5承插焊法兰,1个角焊

承插焊法兰是通过法兰外侧的一个角焊连接到管道上的(不同于需要两次焊接的滑动法兰类型)。

根据ASME B31.1规定,采用承插焊法兰进行法兰连接时,应先将管道插入法兰承插,直到管道到达法兰底部,然后将管道抬起1.6 mm,最后焊接。

焊缝凝固后,应留出这一间隙,以使法兰承插内的管道能够正确定位。

承插式焊接法兰用于小型和高压管道,不输送高腐蚀性流体。

这是因为这些法兰类型在管道末端和承插肩之间的间隙区域容易腐蚀。

承插焊法兰的静强度与套接法兰相似,但由于采用单角焊而不是双角焊,其疲劳强度更高。

搭接法兰

搭接法兰ASME B16.5 带短端法兰连接

搭接法兰的特点是表面平坦,通常与短端连接使用。

搭接法兰在形状上类似于滑动法兰,除了在法兰面和孔的交叉处的半径,以容纳法兰的法兰部分存根。

搭接法兰滑过管道,并位于短端后面,两者通过螺栓的压力保持在一起。

对于不锈钢或镍合金管道,将搭接法兰与短端结合使用是一种具有成本效益的解决方案,因为搭接法兰的材料可以是较低的等级(通常是碳钢),而短端材料(必须与管道等级相匹配,如与输送流体接触时)。

因此,这种安排有以下两个优点:

  1. 降低管道法兰接头的总成本,因为尽量减少使用更高等级的材料;
  2. 螺栓连接操作简化,因为搭接法兰可以围绕管道旋转,以帮助螺栓对准。

盲板

盲板

与上面看到的所有法兰类型相反,盲法兰没有中心孔,用于盲管或密封管道,阀门/压力容器,并阻止流体流动。

由于系统压力和所需的螺栓力,盲法兰必须承受显著的机械应力。

盲法兰可以方便地进入管道,因为它们可以很容易地打开螺栓,让操作人员在管道的终端内进行活动(这也是盲法兰类型有时被用作压力容器的人孔的原因)。

有趣的是,虽然这种法兰类型更容易制造,但与其他法兰类型相比,它们以每公斤平均成本较高的价格出售。

参考这篇文章来了解盲法兰尺寸根据ANSI/ASME B16.5。

特殊类型的法兰

NIPOFLANGE

Nipoflange
Nipoflange

nipo法兰用于90度的分支管道,是将焊接颈法兰与锻造nipo法兰结合而成的产品

然而,nipo法兰是一个坚固的单钢锻件,而不是两个不同的产品焊接在一起。

为了安装nipo法兰,管道工作人员必须将设备的nipo法兰部分焊接在运行管道上,并将法兰部分螺栓安装在分支管道的法兰上。

nipo法兰可提供不同的材料,如碳钢ASTM A105(高温服务),ASTM A350(低温碳钢),ASTM A182(不锈钢等级,包括双相和超双相)和镍合金(铬镍合金,铬镍合金,哈氏合金等)。

与标准的nipo法兰相比,nipo法兰还采用了增强型,具有额外的机械强度。

WELDOFLANGE

Weldoflange
Weldoflange

一个weldo法兰在概念上类似于一个nipo法兰,因为他们是一个焊接颈法兰和一个法兰的组合分支接头连接(在这种情况下是一个Weldolet)。焊接法兰是由一整块坚固的锻钢制成的,而不是通过将不同的部件焊接在一起。

肘法兰和背法兰

其他不太常见的法兰Olets类型是所谓的elbo法兰(一个法兰和Elbolet的组合)和“latro法兰”(一个法兰与Latrolet的组合)。肘法兰用于45度的管道分支。

Elboflange
Elboflange

旋转法兰

旋转环法兰有助于两个配合法兰之间的螺栓孔对准,这一特性在许多情况下都是有用的,例如安装大直径管道,海底和海上管道,浅水和类似环境的管道工程。旋转法兰适用于石油,天然气,碳氢化合物,水,化工和其他要求高的流体在石化和水管理应用。

例如,在大直径管道的情况下,管道一端安装了标准的焊接颈法兰,另一端安装了旋转法兰:通过简单地旋转管道上的旋转法兰,操作人员可以以一种更容易和更快的方式实现螺栓孔的完美对准。

旋转环法兰的主要标准有ASME/ANSI、DIN、BS、EN、ISO等。石化应用中最常见的标准是ANSI/ASME B16.5或ASME B16.47。

海底管道用旋转法兰

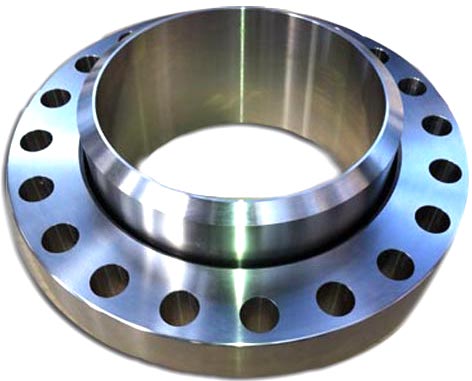

旋转法兰

旋转法兰具有普通法兰的所有标准形状,即焊颈,滑接,搭接,承插焊等,在所有材料等级和广泛的尺寸范围内(尺寸可以从3/8“到60”和压力等级从150到2500)。

旋转法兰可以用碳钢(ASTM A105),合金钢(ASTM A182 F1, A182 F5, A182 F9, A182 F91)和不锈钢(ASTM A182 F304, A182 F304L, A182 F316, A182 F316L)制造。

膨胀法兰(“膨胀器”)

膨胀和收缩法兰:膨胀机法兰
扩径法兰

膨胀法兰,或“膨胀法兰”,用于增加管道的内径从一个特定的点到另一个点,或将管道连接到其他机械设备,如泵,压缩机和阀门,有不同的进口尺寸。

图中所示的膨胀法兰为非法兰端扩孔较大的焊颈法兰。

膨胀法兰可以用来增加下管内径只有一个或最多两个尺寸,而不是更多(例如:从2到3或最多4英寸)。

膨胀法兰是一个更便宜(和更轻)的解决方案相比较的组合对接焊缝减速器以及一个标准法兰(这是管道内径增加2个以上尺寸的标准解决方案)。

膨胀法兰最常见的材料是A105(高温。碳钢),A350 (LTCS)和ASTM A182(不锈钢及以上)。
膨胀法兰的额定压力和尺寸符合ANSI / ASME B16.5有凸面或平面(RF, FF)可供选择。

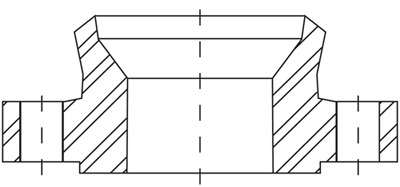

膨胀法兰DWG
ASME膨胀法兰的图纸。

减速法兰(“减速机”)

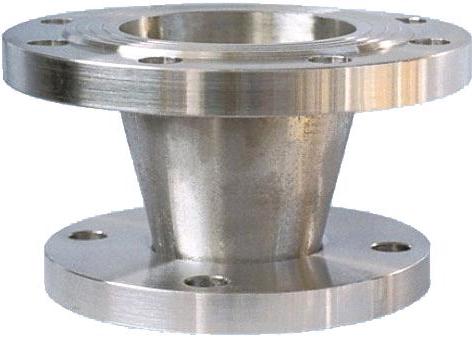

减速机法兰
减速机法兰

减速器法兰,或称为减速器法兰,具有与上述膨胀器法兰相反的功能,即。它们用于减小管道的内径

运行管的内径只能安全地减小1或2个尺寸(否则必须使用基于对焊减速器和标准法兰组合的解决方案)。

减径法兰有大多数尺寸和材料等级可供选择,通常没有现货。

减径法兰在规格、尺寸和材料等级方面遵循与膨胀法兰相同的考虑。

最后一类类似于法兰形状的锻造产品就是所谓的法兰带双圈的盲板:虽然不是法兰,但在管道之间使用盲管(或环形间隔器或铲),以机械和非常简单的方式隔离管道。有关管道的详细信息,请参见Wiki的另一部分。

其他法兰分类

形状是区分不同类型法兰的最明显的方法。然而,还有其他分类法兰的方法,它们是:

  • 通过材料等级
  • 通过法兰面式r凸起,扁平,环形接头,公母,舌槽,搭接接头)
  • 通过法兰表面处理(光滑,锯齿,库存)
  • 按尺寸(公称尺寸和额定压力)
