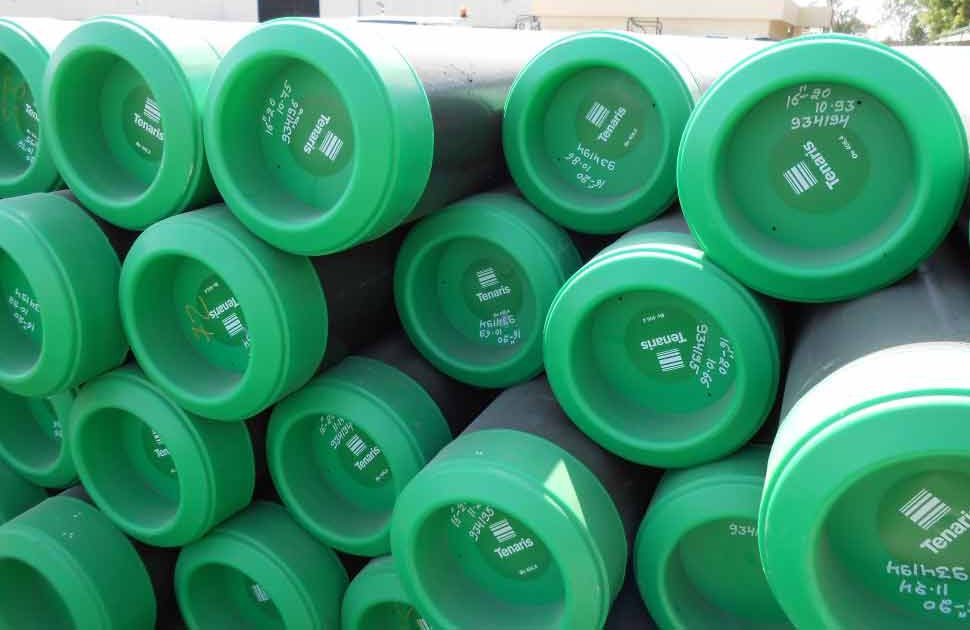

通过本文,您将了解API 5L管道。API 5L规范涵盖了天然气和石化行业中输送石油、天然气、水的无缝管和焊接管。API 5L管线管有多种碳钢等级,指定为B级,X42, X46, X52, X56, X60, X70, X80和PSL1或PSL2规格等级。
API 5l规范
API 5L管道可按以下标准分类:
- 执行:无缝或焊接(无缝管最长可达24英寸,LSAW超过24英寸,ERW不超过20英寸)
- 规范级别(API PSL1, PSL2): PSL1是用于管道的标准质量,而PSL2设定了更严格的化学,机械性能和测试要求
- 表面光洁度:黑色,清漆,防锈油,镀锌,外部涂层(3PL)和/或内部内衬
- 结束类型:平头、斜面、螺纹端部
API 5L管的主要优点有:
- 抵抗可能在长管道中传播的开裂力
- 酸味服务适用性
- 相当便宜,使用寿命长(至少B级,X42级)
尺寸范围
API 5L管的尺寸从2到28″(无缝执行)到80″(焊接执行)(通常是LSAW,即纵向埋弧焊)。
API 5L和ASME B36.10事实上,管道的尺寸和重量是相同的。
API 5l管道化学和机械性能
API 5L管的屈服强度用材料等级名称中X后面的数字指定(单位为千磅每平方英寸-即KSI)。因此,例如,API 5L X52管道的最小屈服强度为52 KSI。
该表显示了A级至X70级API 5L钢管PSL1和PSL2的化学成分及其力学性能。
来源:API 5L规范
API 5L管道PSL1化学和机械性能
|
|||||||||
API 5l管PSL1 |
化学成分 |
机械性能 |
|||||||
C (Max) |
Mn (Max) |
P (Max) |
(最大) |
拉力(最小) |
产量(最小) |
||||
Psi X 1000 |
Mpa |
Psi X 1000 |
Mpa |
||||||
25级 |
CL我 |
0.21 |
0.60 |
0.030 |
0.030 |
45 |
310 |
25 |
172 |
CL二世 |
0.21 |
0.60 |
0.030 |
0.030 |
|||||
一个年级 |
0.22 |
0.90 |
0.030 |
0.030 |
48 |
331 |
30. |
207 |
|
乙级 |
0.26 |
1.20 |
0.030 |
0.030 |
60 |
414 |
35 |
241 |
|
年级× |
0.26 |
1.30 |
0.030 |
0.030 |
60 |
414 |
42 |
290 |
|
X46级 |
0.26 |
1.40 |
0.030 |
0.030 |
63 |
434 |
46 |
317 |
|
年级X52 |
0.26 |
1.40 |
0.030 |
0.030 |
66 |
455 |
52 |
359 |
|
年级X56 |
0.26 |
1.40 |
0.030 |
0.030 |
71 |
490 |
56 |
386 |
|
X60级 |
0.26 |
1.40 |
0.030 |
0.030 |
75 |
517 |
60 |
414 |
|
X65级 |
0.26 |
1.45 |
0.030 |
0.030 |
77 |
531 |
65 |
448 |
|
X70级 |
0.26 |
1.65 |
0.030 |
0.030 |
82 |
565 |
70 |
483 |
API 5L管道PSL2化学和机械性能 | ||||||||||||
API 5l管 |
化学成分 |
机械性能 |
||||||||||
C |
锰 |
P |
年代 |
抗拉 |
收益率 |
电冲击能 |
||||||
Psi x 1000 |
Mpa |
Psi x 1000 |
Mpa |
脉码调制 |
IIW |
J |
英尺/磅 |
|||||
乙级 |
0.22 |
1.20 |
0.025 |
0.015 |
60 - 110 |
414 - 758 |
35 - 65岁 |
241 - 448 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
年级× |
0.22 |
1.30 |
0.025 |
0.015 |
60 - 110 |
414 - 758 |
42 - 72 |
290 - 496 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
X46级 |
0.22 |
1.40 |
0.025 |
0.015 |
63 - 110 |
434 - 758 |
46 - 76 |
317 - 524 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
年级X52 |
0.22 |
1.40 |
0.025 |
0.015 |
66 - 110 |
455 - 758 |
52 - 77 |
359 - 531 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
年级X56 |
0.22 |
1.40 |
0.025 |
0.015 |
71 - 110 |
490 - 758 |
56 - 79 |
386 - 544 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
X60级 |
0.22 |
1.40 |
0.025 |
0.015 |
75 - 110 |
517 - 758 |
60 - 82 |
414 - 565 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
X65级 |
0.22 |
1.45 |
0.025 |
0.015 |
77 - 110 |
531 - 758 |
65 - 82 |
448 - 565 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
X70级 |
0.22 |
1.65 |
0.025 |
0.015 |
82 - 110 |
565 - 758 |
70 - 82 |
483 - 565 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
X80级 |
0.22 |
1.90 |
0.025 |
0.015 |
90 - 120 |
621 - 827 |
80 - 102 |
552 - 705 |
0.25 |
0.43 |
T / L 27/41 |
T / L 20/30 |
API 5L等效等级(ASTM, EN, DIN)
材料等级A53 Gr. B和A106 Gr. B,以及API 5L Gr. X42,都是等效的API 5L Gr. B。实际上,在市场上找到符合所有这些规范的管道是很常见的(“四次规范”标记的管道)。虽然这在化学和机械性能方面是正确的,但请注意,API 5L规范设定了比两个等效ASTM规范更严格的要求和测试。
就与EN管道标准的比较而言,API 5L Gr. B等效等级是EN 10216-1 P265GH(无缝)和EN 10217-1 P265(焊接),而EN 10216-2 P265GH是ASTM A106 Gr. B管道的EN等效等级。
管道材料:Werkstoff vs EN vs API | ||
---|---|---|
材料/喧嚣 | 在 | API |
1.0486 StE 285 | - - - - - - | API 5L等级X42 |
1.0562 StE 355 | P355N | API 5L等级X52 |
1.8902 StE 420 | P420N | API 5L等级X60 |
1.8905 StE 460 | P460N | API 5L等级X70 |
高屈服钢管 | ||
1.0457 StE 240.7 | L245NB | API 5L B级 |
1.0484 StE 290.7 | L290NB | API 5L等级X42 |
1.0582 StE 360.7 | L360NB | API 5L等级X52 |
1.8972 StE 415.7 | L415NB | API 5L等级X60 |
- - - - - - - - - - - - | - - - - - - | - - - - - - |
API 5l psl1与API 5l psl2
API 5L PSL1和PSL2是两个规格级别,在化学成分和测试要求方面有所不同。PSL1与PSL2的区别载于以下两表:
PSL年级 |
C,一个 |
Mn一 |
P |
年代 |
如果 |
V |
注 |
“透明国际” |
其他 |
CEIIW |
CEpcm |
1 |
0.24 |
1.40 |
0.025 |
0.015 |
0.45 |
0.10 |
0.05 |
0.04 |
b, c |
.043 |
0.025 |
2 |
0.28 |
1.40 |
0.03 |
0.03 |
- - - - - - |
b |
b |
b |
- - - - - - |
- - - - - - |
- - - - - - |
测试要求 | API 5l psl1 | API 5l psl2 |
夏比测试 | 没有要求 | 所有年级都需要 |
无缝无损检测 | 仅当购买者指定SR4时 | SR4强制性 |
认证 | 根据SR15指定的证书 | 证书(SR 15.1)是强制性的 |
可追溯性 | 除非指定SR15,否则仅在所有测试通过之前可跟踪 | 完成测试后可追溯(SR 15.2)是强制性的 |
水压试验 | 要求 | 要求 |
API 5l管道进度表
尺寸范围
NPS (在) |
外径 (在) |
API 5l管道时间表 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
原理图10 | 原理图20 | 原理图30 | 原理图性病 | 原理图40 | 原理图60 | 原理图XS | 原理图80 | 原理图100 | 原理图120 | 原理图140 | 原理图160 | 原理图XXS | ||
壁厚(在) | ||||||||||||||
1/8 | 0.405 | 0.068 | 0.068 | 0.095 | 0.095 | |||||||||
1/4 | 0.540 | 0.088 | 0.088 | 0.119 | 0.119 | |||||||||
3/8 | 0.675 | 0.091 | 0.091 | 0.126 | 0.126 | |||||||||
1/2 | 0.840 | 0.109 | 0.109 | 0.147 | 0.147 | 0.187 | 0.294 | |||||||
3/4 | 1.050 | 0.113 | 0.113 | 0.154 | 0.154 | 0.219 | 0.308 | |||||||
1 | 1.315 | 0.133 | 0.133 | 0.179 | 0.179 | 0.250 | 0.358 | |||||||
1 1/4 | 1.660 | 0.140 | 0.140 | 0.191 | 0.191 | 0.250 | 0.382 | |||||||
1又1/2 | 1.900 | 0.145 | 0.145 | 0.200 | 0.200 | 0.281 | 0.400 | |||||||
2 | 2.375 | 0.154 | 0.154 | 0.218 | 0.218 | 0.344 | 0.436 | |||||||
2个半 | 2.875 | 0.203 | 0.203 | 0.276 | 0.276 | 0.375 | 0.552 | |||||||
3. | 3.500 | 0.216 | 0.216 | 0.300 | 0.300 | 0.438 | 0.600 | |||||||
3 1/2 | 4.000 | 0.226 | 0.226 | 0.318 | 0.318 | |||||||||
4 | 4.500 | 0.237 | 0.237 | 0.337 | 0.337 | 0.438 | 0.531 | 0.674 | ||||||
5 | 5.563 | 0.258 | 0.258 | 0.375 | 0.375 | 0.500 | 0.625 | 0.750 | ||||||
6 | 6.625 | 0.280 | 0.280 | 0.432 | 0.432 | 0.562 | 0.719 | 0.864 | ||||||
8 | 8.625 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 | |
10 | 10.750 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 | |
12 | 12.750 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 | |
14 | 14.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | |
16 | 16.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | |
18 | 18.000 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | |
20. | 20.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | |
22 | 22.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.875 | 0.500 | 1.125 | 1.375 | 1.625 | 1.875 | 2.125 | ||
24 | 24.000 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | |
30. | 30.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.500 | ||||||||
32 | 32.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
34 | 34.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
36 | 36.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | ||||||||
42 | 42.000 | 0.500 | 0.625 | 0.375 | 0.750 |
API 5l管道外径公差
指定外 |
直径公差mm (in) |
外圆度公差mm (in) |
||||
管道(末端除外)一个 |
管端a, b, c |
管道(末端除外)一个 |
管端a, b, c |
|||
无缝的管 |
焊管 |
无缝的管 |
焊管 |
|||
< 60.3 (2.375) |
- 0.8(0.031)到+ 0.4 (0.016) |
- 0.4(0.016)到+ 1.6 (0.063) |
d |
|||
≥60.3 (2.375) |
±0.007 5 d |
0.020 D |
0.015 D |
|||
≥168.3 (6.625) |
±0.007 5 d |
±0.007 5 d 但最大 ±3.2 (0.125) |
±0.005 d; 但最大值为±1.6 (0.063) |
|||
bbb10 610 (24000) |
±0.01 d |
±0.005 d; 但最大 ±4.0 (0.160) |
±2.0 (0.079) |
±1.6 (0.063) |
0.015 D |
0.01 D, |
但是最大值 |
但最大值为13 (0.5); |
|||||
对于d / ts≤75 |
对于d / ts≤75 |
|||||
通过协议 |
通过协议 |
|||||
对于d / ts bbb75 |
对于d / ts bbb75 |
|||||
> 1422 (56000) |
按照约定 |
a -管端包括每边100毫米(4.0英寸)的长度
b -对于SMLS管,公差为25.0 mm (0.984 in);较厚管道的公差必须按照约定。
c -对于d21,1 mm (8.625 in)的管道,直径公差和圆度公差可以用计算内径(规定外径减去规定壁厚的两倍)或测量内径而不是规定外径来确定
d -包含在直径公差中
API 5l管壁厚度公差(wt)
API 5L壁厚t |
API 5L管道公差一个 |
API 5L SMLS管道b | |
≤4,0 (0.157) |
+ 0,6 (0.024) |
> 4,0 (0.157) ~ < 25,0 (0.984) |
+ 0150 |
≥25,0 (0.984) |
+3,7(0.146)或+ 0,1 t,取较大者 |
焊接管c, d | |
≤5,0 (0.197) |
±0.5 (0.020) |
> 5,0 (0.197) ~ <15,0 (0.591) |
±0,1 t |
≥15,0 (0.591) |
±1 5 (0.060) |
A -如果采购订单中规定的壁厚负公差小于该表中给出的适用值,则壁厚正公差应增加足够的量以维持适用的公差范围。 |

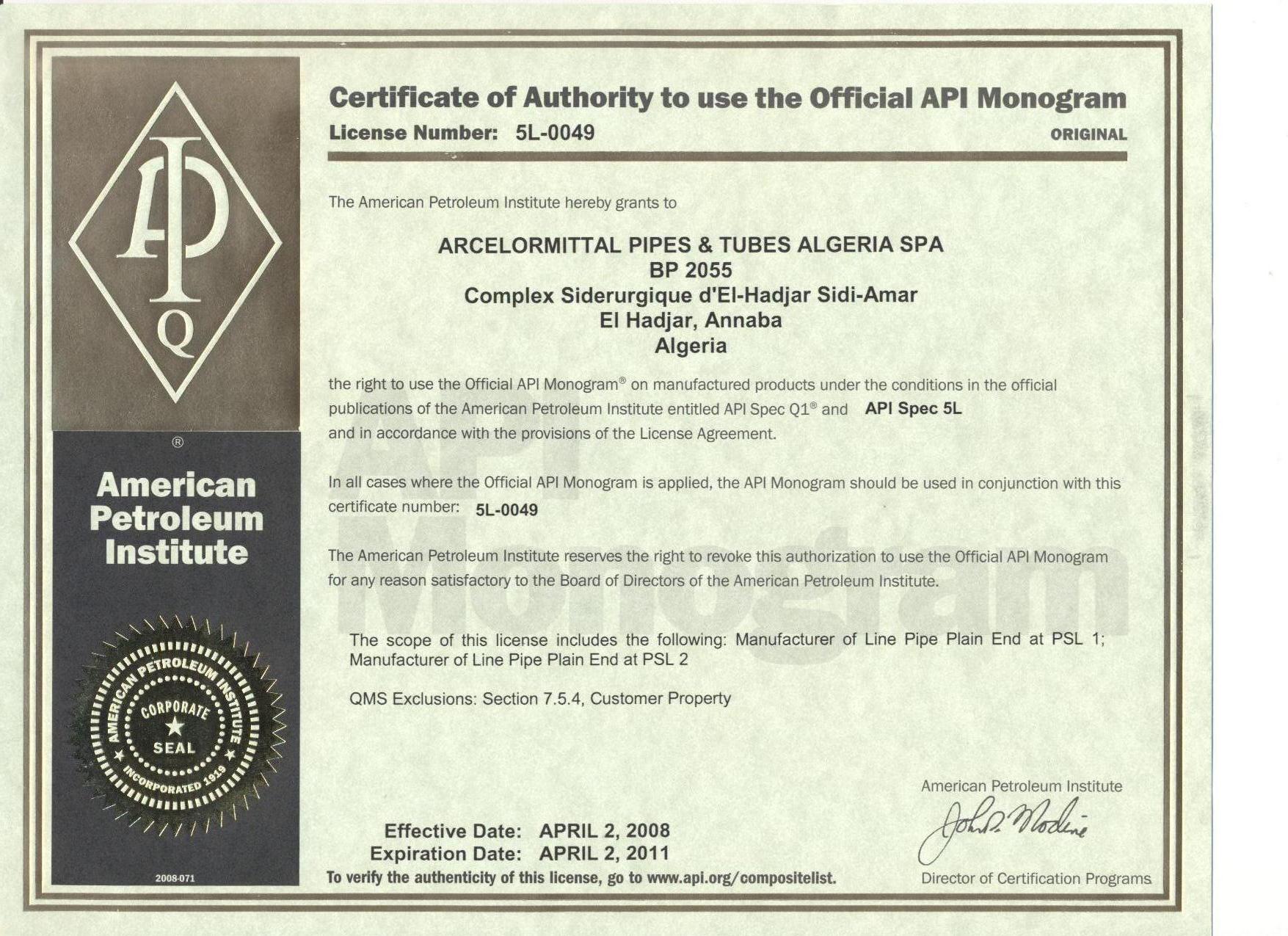

API 5l字母组合
钢管制造商可以要求API进行审核,以评估其符合API 5L标准的能力。
成功通过API审核的管厂被授予API字母组合。
API在一个复合索引中列出成功通过审核的工厂的名称。字母组合有一个截止日期。
因此,API的字母组合与特许经营计划类似,然而,API不会从管道工厂的认证中获得任何经济利益,也不会对认证工厂和产品的性能承担任何责任。
如何订购
参数 | API 5L管道订购详情 |
数量 | 英尺或长度 |
大小 | NPS(外径)及表号(平均壁厚) |
PSL | PSL 1或PSL 2 |
材料等级 | A级、B级、X42、X46、X52、X60、X70、X80等 |
执行 | 无缝或焊接执行 |
表面光洁度 | 裸色、黑色、FBE等 |
标记要求 | 如果与API 5L规范不同 |
管道涂层或衬里要求 | 根据要输送的流体,保护管道免受侵蚀和腐蚀 |
制造商 | 批准制造商清单(AML),或原产国限制 |
酸性介质 | 是/否 |
我们建议购买API5L规范API存储以全面了解本主题。
