哪个是阀门的关键部分?它是一种通过组装许多不同组件制造的复杂机械装置:主体(含壳的压力,由铸造或锻钢制成,配有法兰,螺纹或插座焊接连接到管道),发动机罩,装饰(盘,座椅,阀杆和其他湿零件),包装和执行器(手动,齿轮或自动化)。

阀门部件

身体

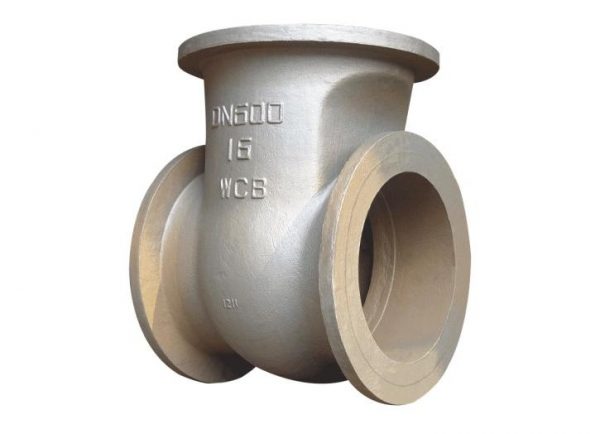

阀门:阀体

主体是关键元件:它包含与流体接触的移动部件,并且必须承受管道系统中存在的压力。

身体可以通过铸造或锻造钢在各种形状,设计和材料成绩

在石油和天然气工业中,铸造体最常见的材料是ASTM A216ASTM A105对于伪造的身体(高温服务)。对于低温服务,分别使用ASTM A352 LCB / LCB和ASTM A350 LF2 / LF3,用于铸造和锻造体。

随着温度,压力或腐蚀增加,不锈钢体变得必要:ASTM A351 CF8(SS304)和铸造装置的CF8M(SS316),以及用于伪造类型的ASTM A182 FXX(F304,F316,F321,F347)。

对于特定应用,使用具有较强耐腐蚀性的特殊材料等级,例如超级奥氏体不锈钢(SMO 254),双链体和超级双工钢(F44,F51,F53,F55)和镍合金(Inconel,Inconel,Hastelloy)。

对于海洋应用,有色金属材料或合金的选修选择,如Monel,Cupronickel,铝 - 青铜合金和其他合金组合镍,铜,铝。铸铁体是最便宜的类型,用于配水(低压应用)。

身体结束连接

阀门可以以不同的方式连接到其他机械设备和管道。主端类型是法兰和Buttweld(适用于2英寸的设备)和插座焊接或螺纹/螺纹(n或BSP)用于小直径装置。蝴蝶具有更多的铰接端类型,如凸耳,晶片和双法兰末端。

法兰末端

法兰阀门

在这种情况下,该装置具有两个凸缘端部,其可以通过使用配合(伴随)法兰与管子连接。

一个法兰的连接需要适当的螺栓螺栓和坚果的数量,如ASME B16.5规范所示,以及合适的垫圈

凸缘的连接对于较大的直径阀常见,它们确保持久,强大,关节。

法兰面可以升起,平,环形,舌头和凹槽和雄性和雌性(最常见的饰面是RF型,即凸起的面部),并在任何可用的变体(库存,锯齿或平滑)中完成。

插座焊接和Buttweld结束

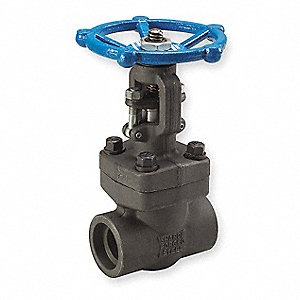

带插座连接的锻造阀 带插座连接的铸阀
插座焊接(左)VS对接焊接端类型(右)

带插座焊接ASME B16.11或Buttweld End ASME B16.25的阀门用连接管焊接。

焊接连接比法兰关节更昂贵,因为它们需要更多的工作,但在长远来看,更可靠,更容易泄漏。
插座焊接和Buttweld端部用于高压管道(插座焊缝,用于较小尺寸,低于2英寸,较大直径的Buttweld)。

Buttweld连接需要完全焊接两部件的倾斜端连接,而插座焊接连接由圆角焊缝制成。

螺纹结束连接

螺纹阀端

在这种情况下,该装置通过螺纹(锥形线)连接到管道,该螺纹(锥形螺纹)可以是BSP或NPT(在石化工业中更常见)。
这种类型的连接用于低压管道,孔径低于2英寸,不受机械力作为振动和伸长率。
螺纹连接更快地执行和更便宜,因为管道简单地拧到阀门上,无需法兰,螺栓或焊接操作。
然而,在泄漏的情况下,需要改变螺纹连接,不能被修复(而是可以改变两种类型的管道到结束连接)。

帽子

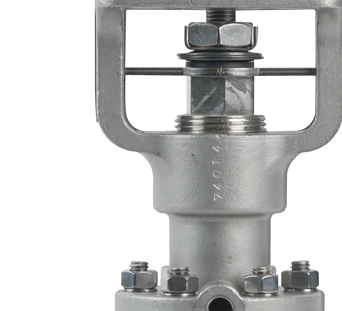

阀门组件:帽子

Bonnets是门和地球型的其他重要组成部分。通过拆除帽子,维护人员可以访问内部机制,可以取代座椅,阀杆等(修剪)等组件。

阀门骨架可在许多设计和型号中提供(最典型的是:螺栓固定,螺栓固定,焊接,压力密封),并在铸钢或锻钢中制造(通常使用相同的材​​料等级)。阀罩通过螺纹,螺栓或焊接接头连接与主体连接 - 不同类型的垫圈用于确保身体和阀盖之间的无泄漏连接。

制造商致力于优化本部分的设计(减少设备的整体尺寸,并确保连接紧密和防漏)。

修剪

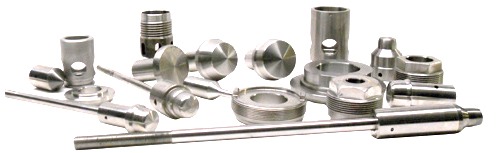

阀门装饰

修剪是可以移除和更换阀门的所有内部部件的集体名称(这些部件也称为“湿”,因为它们与输送流体直接接触)。

通常,修剪包括作为盘,座椅,杆,腺体,衬套和套管所需的部件来引导杆(构成修剪的实际组件列表,实际上是通过设备的类型)。

修剪是一个基本组件,应在护理中选择材料。考虑的因素是压力,温度,液体类型。门,全球和止回阀的典型装饰组合已被标准化API修剪图表

圆盘

阀门圆盘
光盘打开,关闭或调节流体的流动。在闸阀的情况下,栅极(楔形)是阀的盘(而盘子被称为球阀的“球”)。

在身体和帽子之后,光盘是阀门适当性能的第三个最重要的元素。盘通常在锻造钢中制造,并且通常被加强(硬面),以增强基材的机械性能。

座位

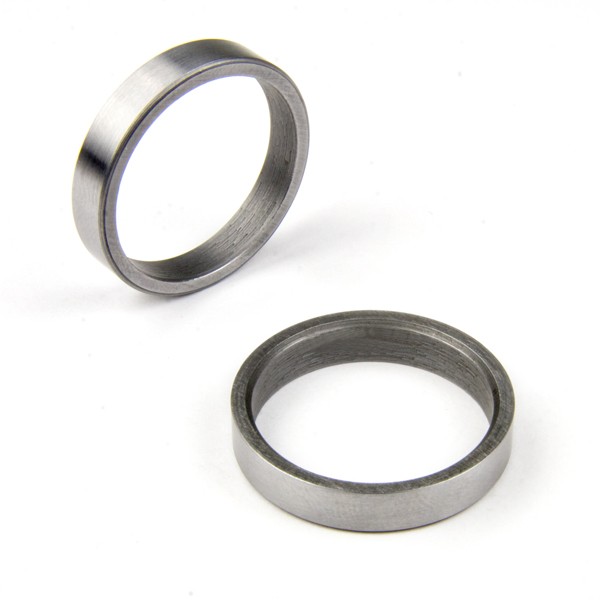

阀座

座椅适应光盘的动作。全球或摆动止回阀配有一个座椅,与盘的动作相结合,可以打开和关闭流体的通道,从而截止和/或节流流体。

闸阀通常具有两个座椅,在上侧,另一个位于下侧。座位往往很难面对。当器件处于关闭位置时,座椅的适当末端可确保良好的密封。

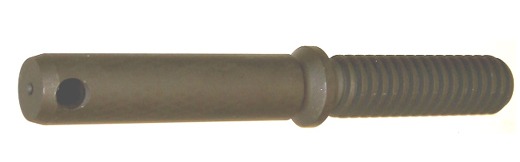

阀杆阀门的阀杆用于打开/关闭和移动盘时的流体。杆与阀门致动器连接或者在一端连接到手动手轮(或杠杆),另一端连接到阀盘。

对于门和地球仪类型,阀杆在盘上操作线性运动,而对于球,蝴蝶和插头类型,盘旋转以打开或关闭设备(“四分之一旋转阀”)。

阀杆由锻钢制成,通过螺纹或其他方式连接到盘。需要适当的阀杆表面的表面以防止泄漏。

有五种主要类型的茎:

  • 旋转:这是球,插头和蝶阀的标准类型。需要阀杆的四分之一转弯运动来打开/关闭装置
  • 滑动:在这种情况下,阀杆不会执行任何旋转。阀杆滑入并输出阀门以打开或关闭它。这种设计在手动杠杆快速开口阀中很常见。它还用于控制阀通过液压或气动气缸操作。
  • 上升型与外螺杆和轭(“OS&Y”):阀杆的外侧是螺纹的,而在阀门内部的杆的一部分是平原的。杆的螺纹由包装与介质隔离。有两种替代设计。“OS&Y”设计对于2“以上的阀门很常见。
  • 带内螺钉的型号(“是&y”):杆的螺纹部分位于阀体内,而阀杆填料铺设在外面。利用这种设计,阀杆螺纹与流过管道的介质保持联系。一旦旋转,阀杆和手轮一起升起并打开阀门。
  • 具有内螺钉的非上升阀杆型:阀杆的螺纹部分位于阀门内部并不会上升。如果阀杆旋转,阀盘在杆上漂浮在杆上。干螺纹与管道的介质接触,因此,可能暴露于其腐蚀性冲击。这就是为什么当可用空间定位阀门太窄时使用这种设计以允许线性运动,并且介质不会引起茎材料的腐蚀,腐蚀或磨损。

包装

阀门包装

用发动机罩密封阀杆的垫圈称为包装,包括以下组件:

  • 腺追随器,这是一个袖子,用腺体压缩到填料盒中。
  • 压盖,一种衬套,压制包装进入填料盒。
  • 填料盒,包装被压缩的腔室。
  • 包装,可用于不同的材料,如PTFE,弹性体,纤维材料等。
  • Backseat坐在帽子内。后座在阀杆和阀圈之间提供密封,并防止一旦阀门完全打开,防止系统压力抵靠阀门填充。后座通常用于栅极和地球阀。
  • 阀门包装应适当设计和制造,以最大限度地减少对茎干可能的损坏,并最大限度地减少流体泄漏的风险。另一方面,有必要观察到太紧的包装可能会影响茎。

执行器

阀门执行器

手动操作或手动阀通常配备有手轮,该手轮可以顺时针或逆时针旋转,以打开和/或关闭阀门(典型的浇口和栅极阀)。球,插头或蝴蝶采用杠杆(手动四分之一旋转阀)致动。在以下情况下,不可论是可以使用手动阀门:

  • 大压力工作的大尺寸阀门
  • 需要从远程位置控制的阀门
  • 阀门需要,对于过程的性质,一个非常快速的开放或关闭操作

在所有这些情况下,需要阀门执行器。致动器产生能够打开或关闭阀门的线性和旋转运动(实际运动取决于阀门的类型,线性或四分之一转向)。阀门执行器的主要类型是:

  • 齿轮执行器
  • 电动执行器
  • 气动执行器(气动控制阀频繁使用此类型)
  • 液压执行器
  • 油驱动器上的气体
  • 螺线管执行器

Rotork.Auma.执行器在石化行业内拥有最大的市场份额。

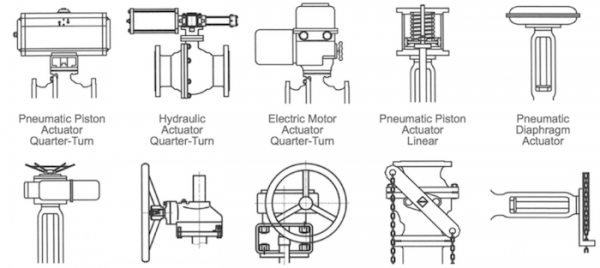

阀门执行器类型

需要提议吗?

发布您的RFQ·GOT优惠·关闭交易
获得优惠

3回应

  1. 水洪水站
    门阀,RF,125-250 AARH,CS。身体和帽子,11-13%Crometrim,硬面酱戒指和圆盘,柔性楔形,完整的Portdesign螺栓帽,OS&Y.,Per API 600 / ASME
    B 16.34&ASMEB 16.10
    阀门应根据API 598 4“150#进行测试
    止回阀(4“#150),RTJ,Swing型,CS。正如API 598 / ASME B16.34的ASPI,ASTM A216,ASPI 6D / BS 5153,ASTM A216,AS API 6D / B163,ASTM A216

  2. 谢谢您指出,阀门的不同材料有不同的填料。我希望能为我财产的阀门找到最好的一个,以确保我们在今年可以进入这个财产。我应该寻求专业的建议,真正选择与此相关的正确设备。
