什么是OCTG管道?石油国家管材是用于陆上和海上石油和天然气的管道上游业务(从井筒中提取石油和天然气)。OCTG管道可分为三大类:钻杆(用于穿透土壤并到达储量)、套管(用于加固井并为实际开采做准备)和油管(用于将产品从地下开采到地面)。API 5CT是OCTG管道的参考规范。
八重管的类型

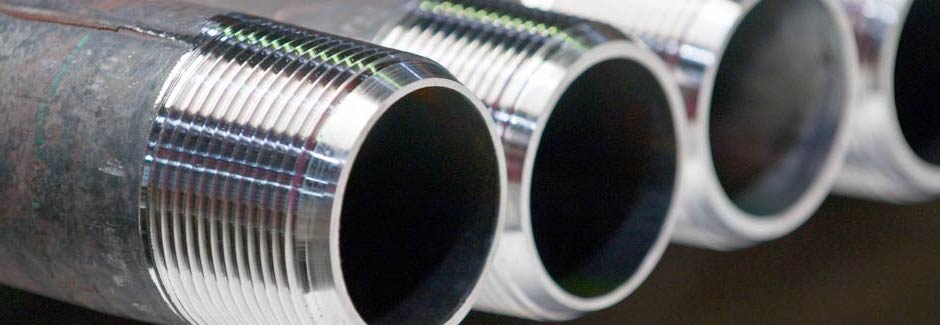

首先,OCTG是“Oil Country tube Goods”的首字母缩略词,即从土壤中提取石油(和天然气)的管道。三种主要的OCTG管道类型是:
- 套管管道用于稳定井筒。套管受到轴向张力和泵送的石油或天然气产生的内部压力、它们的重量和来自周围岩石的外部压力的影响
- 油管管是将石油或天然气从井筒输送到地面的管状货物。油管段通常在30 '左右长,两端有螺纹连接(标准或优质连接可用)
- 钻杆是能够旋转钻头并使钻井液循环的重量级无缝管。30 '管段与工具接头连接。钻杆要承受钻井带来的高扭矩、自身重量带来的轴向拉力以及钻井液冲刷带来的内部压力。此外,由于非垂直或偏转钻井引起的交替弯曲载荷可能叠加在这些基本载荷模式上
API 5CT规范涵盖无缝和焊接用于上游作业的套管和油管(如上图所示,属于OCTG系列的管道)。
让我们更详细地回顾每种类型的OCTG管道。

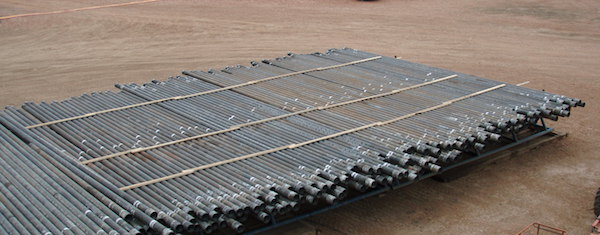

“套管”管道
函数
OCTG套管是油气井的关键结构部件,适用范围如下:
- 保持井眼稳定
- 防止井眼受水砂污染
- 防止水产生地层
- 在钻井、生产和维修过程中,严格控制井筒压力
套管用于安装:
- 防喷器(BOP)
- 其他开采碳氢化合物所需的井口设备
- 生产油管和封隔器
套管也是油井总成本的一个主要组成部分,因此正确选择套管尺寸、材料、连接件和深度应该是设计工程师的首要任务(出于成本和效率的考虑)。
套管柱的六种基本类型是:
- 导线套管
- 表层套管
- 中间套管
- 生产套管
- 衬管
- 尾管回接套管
油田套管被固定在井筒中,并被固井,以确保地下地层和井筒不坍塌,同时也使钻井泥浆能够循环并进行开采。
对钢材的严格质量要求是由于套管恶劣的工作条件。
钢铁产品应当按照专门的标准或规范进行生产和检验。ISO 11960和API Spec 5CT规定了套管的钢材产品标准。
尺寸及材料
套管的直径范围为4 1/2至20英寸,材料有:H-40、J-55、K-55、N-80、L-80/C、90/T、95、P110、Q-125。下面将详细讨论。
连接类型
套管连接的主要类型有STC(短螺纹)、LTC(长螺纹)、BTC(支撑螺纹)和高级气密连接。
Octg“油管”管道
函数
油管被用来把石油和天然气从地下储备带到油田进行进一步处理。
油管需要抵抗机械应力,因为它们在生产过程中会受到非常高的载荷和变形。
此外,应适当计算油管的尺寸,以支持从地面到地面的预期油气流量(太小的直径会降低产量和井眼许可的投资回报率,而太大的油管会产生不可收回的成本,因为用于井眼施工的钢材数量多于实际需求(套管和油管的钢材)。
尺寸和材质
油管以无缝和焊接方式制造,尺寸范围为1.050至5.5英寸(请参阅本文以查看AP5CT油管尺寸),并采用以下材料等级:H-40, J-55, K-55, N-80, L-80, C-90, T-95, P-110, Q-125(有关API 5CT油管材料的更多详细信息请参阅本文)。
连接端口
油管连接的主要类型有NUE(非加厚)、EUE(外加厚)和premium。含酸工况下的耐腐蚀性是OCTG非常重要的特性,尤其是套管和油管。
八重管制造工艺
套管和油管的制造工艺包括:
- 21 ~ 178mm外径的连续滚芯工艺和推台工艺。
- 插头轧机轧制尺寸在140和406毫米外径之间。
- 直径在250和660毫米之间的横辊穿孔和皮尔格轧制。
这些工艺通常不允许对用于焊接管的带材和板材进行惯常的热机械加工。
因此,生产高强度无缝管必须提高合金含量,并进行适当的热处理,如调质。
即使在大管壁厚的情况下,要满足完全马氏体组织的基本要求,也需要良好的淬透性。铬(Cr)和锰(Mn)是使传统热处理钢具有良好淬透性的主要合金元素。
然而,对良好的抗硫化物应力开裂(SSC)的要求限制了它们的使用。Mn在连铸过程中容易偏析,形成较大的Mn夹杂物,从而降低氢致开裂(HIC)抗力。较高的Cr含量会导致Cr7C3析出物的形成,该析出物具有粗糙的片状形态,具有集氢剂和裂纹引发剂的作用。
钼合金化可以克服锰和铬合金化的局限性。Mo的硬度比Mn和Cr强得多,所以它可以很容易地恢复这些元素减少的效果。
传统上,OCTG等级是碳锰钢(高达55-KSI强度水平)或含Mo等级(高达0.4% Mo)。近年来,深井钻井和含有腐蚀性污染物的油藏对抗氢脆和SCC的高强度材料产生了强烈的需求。
高回火马氏体是高强度下抗SSC能力最强的组织,而0.75%的Mo浓度能产生屈服强度和抗SSC能力的最佳组合。
Octg管道供应商
主要的OTCG管道供应商有:
Tenaris(阿根廷)
Tenaris公司总部位于阿根廷,生产各种机械、结构、工艺和OCTG管道。在OCTG地区,Tenaris为钻井、套管和油管提供标准和优质连接,以及其他用于上游作业的管状设备(如抽油杆和盘管)。Tenaris生产的OCTG管具有大多数主要的API等级(如下所列),包括碳、合金和更高等级。除了作为一家工厂,泰纳瑞斯还参与石油和天然气上游、中游和下游的承包和咨询业务。
美国钢管产品(美国)
美国钢铁是一家跨国钢铁公司,业务涵盖从食品到石油和天然气的广泛行业。该公司在OCTG行业中发挥着关键作用,因为它生产大多数尺寸和API材料等级的钻具、套管和油管,具有不同类型的商业和专有连接。
新日铁住友(日本)
新日铁是…的认证供应商油井管,在世界各地使用,并以其卓越的品质得到认可。该公司一直非常积极地开发更坚固的材料和创新的连接。此外,该公司拥有完善的分销业务,能够实时支持勘探和上游活动。
安赛乐米塔尔(印度)
印度/法国大型钢铁集团阿塞洛-米塔尔(Arcelor Mittal)参与了该公司的生产和分销用于勘探和开采作业的OCTG管道。安赛乐米塔尔管道和管道部门只占整个公司营业额的一小部分(肯定不到5%),但仍然可以被认为是石油勘探和上游行业的主要参与者之一。
TMK(俄罗斯)
TMK是世界五大管道制造商之一。除了工艺管道,TMK还生产和销售无缝和焊接OCTG管通过统一的区域办事处网络销售各种材料等级。
Vallourec(法国)
尽管在过去的几年里它的情况很糟糕,Vall0urec是OCTG行业的主要参与者。该公司生产和销售具有优质连接的钻具、套管和油管。
八角管尺寸
套管
注:P =平端,S =短圆螺纹,L =长圆螺纹,B =支撑螺纹。每个API 5CT规格的尺寸
来源:API——美国石油学会
石油管材管的大小 (套管) API5CT |
重量 磅/英尺 |
外径 | 壁厚 | 类型结束 | |||||||||
年级 | |||||||||||||
ln。 | 毫米 | ln。 | 毫米 | H-40 | J-55 K-55 | m - 65 | l - 80 - c - 95 | n - 80 | c - 90 t - 95 | p - 110 | q - 125 | ||
7 5/8” | 24.00 | 7.625 | 193.68 | 0.300 | 7.62 | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
26.40 | 7.625 | 193.68 | 0.328 | 8.33 | - - - - - - | PSLB | PSLB | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
29.70 | 7.625 | 193.68 | 0.375 | 9.53 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
33.70 | 7.625 | 193.68 | 0.430 | 10.92 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
39.00 | 7.625 | 193.68 | 0.500 | 12.70 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
42.80 | 7.625 | 193.68 | 0.562 | 14.27 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
45.30 | 7.625 | 193.68 | 0.595 | 15.11 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
47.10 | 7.625 | 193.68 | 0.625 | 15.88 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
51.20 | 7.625 | 193.68 | 0.687 | 17.45 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
55.30 | 7.75 | 193.68 | 196.85 | 19.05 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
7 3/4” | 46.10 | 8.625 | 219.08 | 0.595 | 15.11 | - - - - - - | - - - - - - | - - - - - - | P | P | P | P | P |
8 5/8” | 24.00 | 8.625 | 219.08 | 0.264 | 6.71 | - - - - - - | PS | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
28.00 | 8.625 | 219.08 | 0.304 | 7.72 | PS | - - - - - - | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
32.00 | 8.625 | 219.08 | 0.352 | 8.94 | PS | PSLB | PSLB | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
36.00 | 8.625 | 219.08 | 0.400 | 10.16 | - - - - - - | PSLB | PSLB | 拉钮 | 拉钮 | 拉钮 | PSLB | - - - - - - | |
40.00 | 8.625 | 219.08 | 0.450 | 11.43 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
44.00 | 8.625 | 219.08 | 0.500 | 12.70 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
49.00 | 9.625 | 244.48 | 0.557 | 14.15 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
9 5/8” | 32.30 | 9.625 | 244.48 | 0.312 | 7.92 | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
36.00 | 9.625 | 244.48 | 0.352 | 8.94 | PS | PSLB | PSLB | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
40.00 | 9.625 | 244.48 | 0.395 | 10.03 | - - - - - - | PSLB | PSLB | 拉钮 | 拉钮 | 拉钮 | - - - - - - | - - - - - - | |
43.50 | 9.625 | 244.48 | 0.435 | 11.05 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | - - - - - - | |
47.00 | 9.625 | 244.48 | 0.472 | 11.99 | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
53.50 | 9.625 | 244.48 | 0.545 | 13.84 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
58.40 | 9.625 | 244.48 | 0.595 | 15.11 | - - - - - - | - - - - - - | - - - - - - | 拉钮 | 拉钮 | 拉钮 | 拉钮 | 拉钮 | |
59.40 | 9.625 | 244.48 | 0.609 | 15.47 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
64.90 | 9.625 | 244.48 | 0.672 | 17.07 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
70.30 | 9.625 | 244.48 | 0.734 | 18.64 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
75.60 | 9.625 | 244.48 | 0.797 | 20.24 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - |
油井套管 管的大小 API5CT |
体重的磅/英尺 | 外径 | 壁厚 | 类型结束 | |||||||||
年级 | |||||||||||||
ln。 | 毫米 | ln。 | 毫米 | H-40 | J-55 K-55 |
m - 65 | l - 80 c - 95 |
n - 80 | c - 90 t - 95 | p - 110 | q - 125 | ||
10 3/4” | 32.75 | 10.75 | 273.05 | 0.279 | 7.09 | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
40.50 | 10.75 | 273.05 | 0.350 | 8.89 | PS | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
45.50 | 10.75 | 273.05 | 0.400 | 10.16 | - - - - - - | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
51.00 | 10.75 | 273.05 | 0.450 | 11.43 | - - - - - - | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | - - - - - - | |
55.50 | 10.75 | 273.05 | 0.495 | 12.57 | - - - - - - | - - - - - - | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | - - - - - - | |
60.70 | 10.75 | 273.05 | 0.545 | 13.84 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 公安局 | 公安局 | 公安局 | |
65.70 | 10.75 | 273.05 | 0.595 | 15.11 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 公安局 | 公安局 | 公安局 | |
73.20 | 10.75 | 273.05 | 0.672 | 17.07 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
79.20 | 10.75 | 273.05 | 0.734 | 18.64 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
85.30 | 10.75 | 273.05 | 0.797 | 20.24 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | P | - - - - - - | - - - - - - | |
11个3/4” | 42.00 | 11.75 | 298.45 | 0.333 | 8.46 | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
47.00 | 11.75 | 298.45 | 0.375 | 9.53 | - - - - - - | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
54.00 | 11.75 | 298.45 | 0.435 | 11.05 | - - - - - - | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
60.00 | 11.75 | 298.45 | 0.489 | 12.42 | - - - - - - | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | |
65.00 | 11.75 | 298.45 | 0.534 | 13.56 | - - - - - - | - - - - - - | - - - - - - | P | P | P | P | P | |
71.00 | 11.75 | 298.45 | 0.582 | 14.78 | - - - - - - | - - - - - - | - - - - - - | P | P | P | P | P | |
13个3/8” | 48.00 | 13.375 | 339.73 | 0.330 | 8.38 | PS | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
54.50 | 13.375 | 339.73 | 0.380 | 9.65 | - - - - - - | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
61.00 | 13.375 | 339.73 | 0.430 | 10.92 | - - - - - - | 公安局 | 公安局 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | |
68.00 | 13.375 | 339.73 | 0.480 | 12.19 | - - - - - - | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | - - - - - - | |
72.00 | 13.375 | 339.73 | 0.514 | 13.06 | - - - - - - | - - - - - - | - - - - - - | 公安局 | 公安局 | 公安局 | 公安局 | 公安局 | |
p型平端;s型短圆螺纹;l型长圆螺纹 |
油管管
注:P =平端,N =未加厚螺纹及联轴器,U =加厚螺纹及联轴器。每个API 5CT规格的尺寸
来源:API——美国石油学会
石油管材 管道尺寸(油管) API5CT |
体重的磅/英尺 | 外径 | 壁厚 | 标称重量 | 类型结束 | |||||||
年级 | ||||||||||||
Nonupset | Ex-upset | 毫米 | 毫米 | Nonupset | Ex-upset | J-55 | l - 80 | n - 80 | c - 90 | t - 95 | p - 110 | |
财税税 | 财税税 | 财税税 | 财税税 | |||||||||
2 3/8” | 4 | - - - - - - | 60.32 | 4.24 | 5.95 | - - - - - - | PN | PN | PN | PN | PN | - - - - - - |
4.6 | 4.7 | 60.32 | 4.83 | 6.85 | 6.99 | PNU | PNU | PNU | PNU | PNU | PNU | |
5.8 | 5.95 | 60.32 | 6.45 | 8.63 | 8.85 | - - - - - - | PNU | PNU | PNU | PNU | PNU | |
6.6 | - - - - - - | 60.32 | 7.49 | 9.82 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
7.35 | 7.45 | 60.32 | 8.53 | 10.94 | 11.09 | - - - - - - | 聚氨酯 | - - - - - - | 聚氨酯 | 聚氨酯 | - - - - - - | |
2 7/8” | 6.4 | 6.5 | 73.02 | 5.51 | 9.52 | 9.67 | 双关语 | PNU | PNU | PNU | PNU | PNU |
7.8 | 7.9 | 73.02 | 7.01 | 11.61 | 11.76 | - - - - - - | PNU | PNU | PNU | PNU | PNU | |
8.6 | 8.7 | 73.02 | 7.82 | 12.8 | 12.95 | - - - - - - | PNU | PNU | PNU | PNU | PNU | |
9.35 | 9.45 | 73.02 | 8.64 | 13.91 | 14.06 | - - - - - - | 聚氨酯 | - - - - - - | 聚氨酯 | 聚氨酯 | - - - - - - | |
10.5 | - - - - - - | 73.02 | 9.96 | 15.63 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
11.5 | - - - - - - | 73.02 | 11.18 | 17.11 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
3 1/2” | 7.7 | - - - - - - | 88.9 | 5.49 | 11.46 | - - - - - - | PN | PN | PN | PN | PN | - - - - - - |
9.2 | 9.3 | 88.9 | 6.45 | 13.69 | 13.84 | PNU | PNU | PNU | PNU | PNU | PNU | |
10.2 | - - - - - - | 88.9 | 7.34 | 15.18 | - - - - - - | PN | PN | PN | PN | PN | - - - - - - | |
12.7 | 12.95 | 88.9 | 9.52 | 18.9 | 19.27 | - - - - - - | PNU | PNU | PNU | PNU | PNU | |
14.3 | - - - - - - | 88.9 | 10.92 | 21.28 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
15.5 | - - - - - - | 88.9 | 12.09 | 23.07 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
17 | - - - - - - | 88.9 | 13.46 | 25.3 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
4” | 9.5 | - - - - - - | 101.6 | 5.74 | 14.14 | - - - - - - | PN | PN | PN | PN | PN | PN |
10.7 | 11 | 101.6 | 6.65 | - - - - - - | 16.37 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | |
13.2 | - - - - - - | 101.6 | 8.38 | 19.64 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
16.1 | - - - - - - | 101.6 | 10.54 | 23.96 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
18.9 | - - - - - - | 101.6 | 12.7 | 28.13 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
22.2 | - - - - - - | 101.6 | 15.49 | 33.04 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
4 1/2” | 12.6 | 12.75 | 114.3 | 6.88 | 18.75 | 18.97 | 双关语 | PNU | PNU | PNU | PNU | PNU |
15.2 | - - - - - - | 114.3 | 8.56 | 22.62 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
17 | - - - - - - | 114.3 | 9.65 | 25.3 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
18.9 | - - - - - - | 114.3 | 10.92 | 28.13 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
21.5 | - - - - - - | 114.3 | 12.7 | 32 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
23.7 | - - - - - - | 114.3 | 14.22 | 35.27 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - | |
26.1 | - - - - - - | 114.3 | 16 | 38.84 | - - - - - - | - - - - - - | P | - - - - - - | P | P | - - - - - - |
API 5ct公差
执行 | 外直径 | 壁厚 |
冷轧 | 管尺寸(毫米) | 公差(毫米) |
< 114.3 | ±0.79 | -12.5% |
≥114.3 | -0.5% + 1% |
管道材料
OCTG管最常用的材料是API H40、J55、K55、L80、N80、P110和Q125(套管和油管)。这些API牌号具有提高机械性能(拉伸和屈服强度)的特点。
OCTG套管和油管有以下材料等级可供选择:
API H40
API H40级适用于具有以下机械性能的通用OCTG管道材料:
化学成分
C | 锰 | 莫 | Cr | 倪 | 铜 | “透明国际” | P | 年代 | 如果 | V | 艾尔 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最小值 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
马克斯 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.030 | 0.030 | - - - - - - | - - - - - - | - - - - - - |
机械性能
最小抗拉强度 | 414 MPa | 60000 psi / min |
最小屈服强度 | 276 MPa | 最大552mpa |
40000 psi | 最大80000 psi | |
总承载伸长率 | 0.500% | - - - - - - |
API J55
J55 API-5CT套管是石油钻井中较低钢种。它广泛应用于浅层油气开采。由于其在其他牌号钢中成本较低,因此具有更广泛的应用,一般可用于浅井、地热井和水井。
化学成分
C | 锰 | 莫 | Cr | 倪 | 铜 | “透明国际” | P | 年代 | 如果 | V | 艾尔 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最小值 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
马克斯 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.030 | 0.030 | - - - - - - | - - - - - - | - - - - - - |
机械性能
最小抗拉强度 | 517 MPa | 75000 psi / min |
最小屈服强度 | 379 MPa | 最大552mpa |
55000 psi | 最大80000 psi | |
总承载伸长率 | 0.500% | - - - - - - |
API L80
L80属于耐腐蚀套管钢牌号组。L80 API油田套管包括L80-1、L80- 9cr、L80- 13cr。L80-1用于H2S环境,L80-9Cr和L80-13Cr用于CO2环境。在二氧化碳为主的腐蚀环境中,Super 13Cr比L80-13Cr具有更高的耐腐蚀性。该产品价格相对较高,适用于更复杂的地质条件,下入井深。在油气开采中,与J55、N80等材料相比,L80的使用频率较低。
化学成分
C | 锰 | 莫 | Cr | 倪 | 铜 | “透明国际” | P | 年代 | 如果 | V | 艾尔 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最小值 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
马克斯 | 0.430 | 1.900 | - - - - - - | - - - - - - | 0.250 | 0.350 | - - - - - - | 0.030 | 0.030 | 0.450 | - - - - - - | - - - - - - |
机械性能
最小抗拉强度 | 655 MPa | 95,000 psi min |
最小屈服强度 | 552 MPa | 最大655mpa |
80000 psi | 最大95,000 psi | |
总承载伸长率 | 0.500% | - - - - - - |
硬度 | 23最大HRC | 241最大HBW |
化学成分
C | 锰 | 莫 | Cr | 倪 | 铜 | “透明国际” | P | 年代 | 如果 | V | 艾尔 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最小值 | - - - - - - | 0.300 | 0.900 | 8.000 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
马克斯 | 0.150 | 0.600 | 1.100 | 10.000 | 0.500 | 0.250 | - - - - - - | 0.020 | 0.010 | 1.000 | - - - - - - | - - - - - - |
9Cr-L80机械性能
最小抗拉强度 | 655 MPa | 95,000 psi min |
最小屈服强度 | 552 MPa | 最大655mpa |
80000 psi | 最大95,000 psi | |
总承载伸长率 | 0.500% | - - - - - - |
硬度 | 23最大HRC | 241最大HBW |
API歌曲到手机上
API-5CT N80油田套管分为N80-1型和N80- q型。这两种材料的化学成分和力学性能是完全一致的,只是热处理的不同。
在热处理过程中,N80-1钢采用正火回火处理,N80Q钢采用淬火回火处理。因此,N80Q的抗塌强度和内压强度均高于N80-1。当选择N80外壳时,设计人员应清楚地显示N80-1或N80Q。
由于N80材料的高性能,API-5CT套管在天然气、煤层气开采、地热井等领域得到了广泛的应用。
化学成分
C | 锰 | 莫 | Cr | 倪 | 铜 | “透明国际” | P | 年代 | 如果 | V | 艾尔 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最小值 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
马克斯 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.030 | 0.030 | - - - - - - | - - - - - - | - - - - - - |
机械性能
最小抗拉强度 | 689 MPa | 100,000 psi min |
最小屈服强度 | 552 MPa | 最大758mpa |
80000 psi | 最大110,000 psi | |
总承载伸长率 | 0.500% | - - - - - - |
硬度 | - - - - - - | - - - - - - |
API P110
P110 API-5CT钢套管是其他等级钢中的高等级。成品外壳上的白色条纹是用来指出材料的。在石油钻井生产过程中,由于具有较高的抗拉强度和较高的屈服强度,这种管材通常用于各种复杂的领域。在其他类型中,它进入最深的井。
但是价格比较高,使用量比较少。P110套管主要用于特定的环境和钻井深度延伸到特定水平时。
API Q125
该API等级通常用于深井作业,而不适用于含酸凝析油井。硬度测试(象限)除了读数之间的变化外,没有任何规定的限制。
材料的化学成分
集团 | OCTG管材 | 类型 | C | 锰 | 莫 | Cr | 倪max。 | 铜max。 | P马克斯。 | 马克斯。 | Si马克斯。 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
分钟。 | max。 | 分钟。 | max。 | 分钟。 | max。 | 分钟。 | max。 | ||||||||
1 | 2 | 3. | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
1 | H40 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - |
J55 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - | |
K55 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - | |
歌曲到手机上 | 1 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - | |
歌曲到手机上 | 问 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - | |
R95 | - - - - - - | - - - - - - | 0.45摄氏度 | - - - - - - | 1.9 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | 0.45 | |
2 | M65 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.03 | 0.03 | - - - - - - |
L80 | 1 | - - - - - - | 0.43 | - - - - - - | 1.9 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.25 | 0.35 | 0.03 | 0.03 | 0.45 | |
L80 | 9 cr | - - - - - - | 0.15 | 0.3 | 0.6 | 0.9 | 1.1 | 8 | 10 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
L80 | 13 cr | 0.15 | 0.22 | 0.25 | 1 | - - - - - - | - - - - - - | 12 | 14 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
人私下偷偷收藏盒式 | 1 | - - - - - - | 0.35 | - - - - - - | 1.2 | 0.25 b | 0.85 | - - - - - - | 1.5 | 0.99 | - - - - - - | 0.02 | 0.01 | - - - - - - | |
T95 | 1 | - - - - - - | 0.35 | - - - - - - | 1.2 | 0.25 d | 0.85 | 0.4 | 1.5 | 0.99 | - - - - - - | 0.02 | 0.01 | - - - - - - | |
C110 | - - - - - - | - - - - - - | 0.35 | - - - - - - | 1.2 | 0.25 | 1 | 0.4 | 1.5 | 0.99 | - - - - - - | 0.02 | 0.005 | - - - - - - | |
3. | P110 | e | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 0.030 e | 0.030 e | - - - - - - |
4 | Q125 | 1 | - - - - - - | 0.35 | 1.35 | - - - - - - | 0.85 | - - - - - - | 1.5 | 0.99 | - - - - - - | 0.02 | 0.01 | - - - - - - |
如果产品是油淬的,L80的含碳量最多可以增加到0.50%。
b当壁厚小于17.78 mm时,C90等级1型的钼含量无最小公差。
c如果产品是油淬的,R95的含碳量最多可以增加到0.55%。
d当壁厚小于17.78 mm时,T95型1的钼含量可降至最低0.15%。
e对于EW级P110,磷含量最高为0.020%,硫含量最高为0.010%。
NL =没有限制。所示元素应在产品分析中报告。
管道材料。机械性能
集团 | OCTG管材 | 类型 | 负载下总伸长率% | 屈服强度MPa | 抗拉强度最小MPa | 硬度最大。 | 指定壁厚mm | 允许硬度变化b HRC | ||
---|---|---|---|---|---|---|---|---|---|---|
分钟。 | max。 | 人权组织 | HBW | |||||||
1 | 2 | 3. | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 |
H40
|
- - - - - - |
0.5 |
276 |
552 |
414 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
J55
|
- - - - - - |
0.5 |
379 |
552 |
517 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
|
K55
|
- - - - - - |
0.5 |
379 |
552 |
655 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
|
歌曲到手机上
|
1 |
0.5 |
552 |
758 |
689 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
|
歌曲到手机上
|
问 |
0.5 |
552 |
758 |
689 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
|
R95
|
- - - - - - |
0.5 |
655 |
758 |
724 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
|
2 |
M65
|
- - - - - - |
0.5 |
448 |
586 |
586 |
22 |
235 |
- - - - - - |
- - - - - - |
L80
|
1 |
0.5 |
552 |
655 |
655 |
23 |
241 |
- - - - - - |
- - - - - - |
|
L80
|
9 cr |
0.5 |
552 |
655 |
655 |
23 |
241 |
- - - - - - |
- - - - - - |
|
L80
|
13 cr |
0.5 |
552 |
655 |
655 |
23 |
241 |
- - - - - - |
- - - - - - |
|
人私下偷偷收藏盒式
|
1 |
0.5 |
621 |
724 |
689 |
25.4 |
255 |
≤12.70 12.71 ~ 19.04 19.05 ~ 25.39≥25.40 |
3.0 4.0 5.0 6.0 |
|
T95
|
1 |
0.5 |
655 |
758 |
724 |
25.4 |
255 |
≤12.70 12.71 ~ 19.04 19.05 ~ 25.39≥25.40 |
3.0 4.0 5.0 6.0 |
|
C110
|
- - - - - - |
0.7 |
758 |
828 |
793 |
30. |
286 |
≤12.70 12.71 ~ 19.04 19.05 ~ 25.39≥25.40 |
3.0 4.0 5.0 6.0 |
|
3. |
P110
|
- - - - - - |
0.6 |
758 |
965 |
862 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - - - |
4 |
Q125
|
1 |
0.65 |
862 |
1034 |
931 |
b |
- - - - - - |
≤12.70 12.71 ~ 19.04≥19.05 |
3.0 4.0 5.0 |
a如有争议,以实验室洛氏硬度测试应使用作为裁判方法。 b没有指定硬度限制,但根据API Spec. 5CT的7.8和7.9限制最大变化作为制造控制。 |
6的反应
对我来说这是一篇好文章。
我们是钻井和固井工具供应商。
谢谢你的评论。如果您需要某些特定主题的进一步信息,请发送电子邮件给我们(电子邮件保护)。提交管道材料询价,请访问此页面:https://188bet金宝慱projectmaterials.com/submit-rfq-mto。致以最良好的问候,项目材料188bet金宝慱
J55 API -5CT套管是石油钻井中较低钢种。它广泛应用于浅层油气开采。由于其在其他牌号钢中成本较低,因此具有更广泛的应用,一般可用于浅井、地热井和水井。
谢谢你的评论。如果您需要某些特定主题的进一步信息,请发送电子邮件给我们(电子邮件保护)。提交管道材料询价,请访问此页面:https://188bet金宝慱projectmaterials.com/submit-rfq-mto。致以最良好的问候,项目材料188bet金宝慱
你们有尺寸为4 ' 4 5/8 '和5 '的管子出售吗?它必须是螺纹的,并具有螺纹连接接头,其规格如下:
L:大约32个″
条件:经过测试和镀锌,使用过,新的
厚度:0.23 mm以上
数量:开
你好。我想知道这些套管中哪一种最适合用于打击应用,在这种应用中,套管将使用高速空气锤从地面驱动。
此外,我们也有问题,当螺纹套管与铬。当将套管拧在一起时,这些接头将不会拧开。你能解释一下吗?
请通知
鲍比
