了解5种关键法兰垫圈类型(用于石油和天然气行业):无石棉垫片的完整和凸起的面(使用适用于低压、低温和非关键应用)，螺旋缠绕垫圈(适用于较高温度和压力的油气应用)，R、RX、BX型环连接垫圈(适用于RTJ法兰面)，kamm型和夹套垫圈。本文介绍了每种垫片的适用范围、符合ASME B16.20和ASME B16.21的尺寸、材料，并给出了在管道应用中选择合适垫片的一些指示。
无石棉垫片

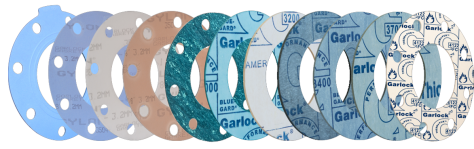

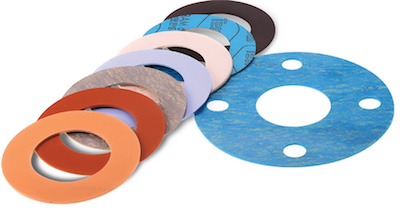

非石棉垫片是最简单的垫片类型法兰并由石墨、有机或无机无石棉板材切割成型而成(一般用水射流切割机)。这种法兰垫圈适用于低压、低温和非关键的管道和管道应用。
两种主要类型的非石棉垫片是“全面”(FF)FF法兰和凸面法兰(RF)的“平环”型．
几十年来，由于研究表明与石棉材料的生产、使用和处置有关的风险(对人体健康)，非石棉垫片已完全取代石棉垫片。ASME B16.21规范涵盖了非石棉衬垫(类型、衬垫材料、尺寸、尺寸公差和标记要求)。
术语，“平切垫圈”，“模切垫圈”，“压缩片垫圈”和“无石棉垫圈”是定义这种低端法兰垫圈家族的同义词。
来选择合适的非石棉垫片材料，需要考虑多种因素:流体、温度、压力、无组织排放规律和机械问题。
非石棉垫片材料
制造压缩纤维垫圈最常用的材料是芳纶纤维(杜邦公司注册在芳族聚酰胺纤维商品上的注册商标)、玻璃纤维、弹性体、特氟龙(聚四氟乙烯)、石墨、氯丁橡胶混合各种粘结材料(最常见的粘结材料是丁腈橡胶，即丁腈橡胶- n):
- 芳纶丁腈橡胶粘合剂
- 碳石墨增强
- 玻璃增强(蒸汽应用垫圈)
- 聚四氟乙烯双向定向(硅填料)
- 丁苯(SBR)
- CR-chloroprene(氯丁橡胶)
- EPDM垫片(乙丙烯)
- 氟碳(氟橡胶)
- 石墨
- 丁腈橡胶(丁腈，丁腈橡胶垫圈)
- 氯磺化聚乙烯(希帕隆垫片)
- 芳纶+ SBR粘合剂(高级型垫圈)
- 石墨+ ss316/316l插入
- PTFE双向定向(带中空玻璃微球)蓝色
- PTFE双向定向(无色素)灰色
- 膨胀聚四氟乙烯垫片
- 聚四氟乙烯接缝胶
- 聚四氟乙烯包络缝型
- 聚四氟乙烯包膜铣削型
- 聚四氟乙烯包络成形型
- 云母片
- 陶瓷纤维
非石棉垫片也可以涂上石墨，用于不粘和耐蒸汽，与聚四氟乙烯混合用于优异的耐化学性，或与三元乙丙橡胶用于饮用水应用。
非石棉垫片尺寸
ASME B16.5法兰用软垫圈
非石棉垫圈尺寸(ASME B16.5法兰)，毫米
| NPS | d1 (ID) |
d2(垫圈外径) | ||||
| 类150 | 类300 | 类400 | 类600 | 类900 | ||
| 1/2 | 21 | 48 | 54 | 54 | 54 | 64 |
| 3/4 | 27 | 57 | 67 | 67 | 67 | 70 |
| 1 | 33 | 67 | 73 | 73 | 73 | 79 |
| 1¼ | 42 | 76 | 83 | 83 | 83 | 89 |
| 1½ | 48 | 86 | 95 | 95 | 95 | 98 |
| 2 | 60 | 105 | 111 | 111 | 111 | 143 |
| 2½ | 73 | 124 | 130 | 130 | 130.2 | 165 |
| 3. | 89 | 137 | 149 | 149 | 149 | 168 |
| 3½ | 102 | 162 | 165 | 162 | 162 | … |
| 4 | 114 | 175 | 181 | 178 | 194 | 206 |
| 5 | 141 | 197 | 216 | 213 | 241 | 248 |
| 6 | 168 | 222 | 251 | 248 | 267 | 289 |
| 8 | 219 | 279 | 308 | 305 | 321 | 359 |
| 10 | 273 | 340 | 362 | 359 | 400 | 435 |
| 12 | 324 | 410 | 422 | 419 | 457 | 498 |
| 14 | 356 | 451 | 486 | 483 | 492 | 521 |
| 16 | 406 | 514 | 540 | 537 | 565 | 575 |
| 18 | 457 | 549 | 597 | 594 | 613 | 638 |
| 20. | 508 | 606 | 654 | 648 | 683 | 699 |
| 24 | 610 | 718 | 775 | 768 | 791 | 838 |
所有数值以毫米为单位
用于ASME B16.47系列A法兰的软垫圈
非石棉垫圈尺寸(用于ASME B16.47系列A法兰)，毫米
| NPS | d1 (ID) | d2(垫圈外径) | |||
| 类150 | 类300 | 类400 | 类600 | ||
| 26 | 660 | 775 | 835 | 832 | 867 |
| 28 | 711 | 832 | 899 | 892 | 914 |
| 30. | 762 | 883 | 953 | 946 | 972 |
| 32 | 813 | 940 | 1006 | 1003 | 1022 |
| 34 | 864 | 991 | 1057 | 1054 | 1073 |
| 36 | 914 | 1048 | 1118 | 1118 | 1130 |
| 38 | 965 | 1111 | 1054 | 1073 | 1105 |
| 40 | 1016 | 1162 | 1114 | 1127 | 1156 |
| 42 | 1067 | 1219 | 1165 | 1178 | 1219 |
| 44 | 1118 | 1276 | 1219 | 1232 | 1270 |
| 46 | 1168 | 1327 | 1273 | 1289 | 1327 |
| 48 | 1219 | 1384 | 1324 | 1346 | 1391 |
| 50 | 1270 | 1435 | 1378 | 1403 | 1448 |
| 52 | 1321 | 1492 | 1429 | 1454 | 1499 |
| 54 | 1372 | 1549 | 1492 | 1518 | 1556 |
| 56 | 1422 | 1607 | 1543 | 1568 | 1613 |
| 58 | 1473 | 1664 | 1594 | 1619 | 1664 |
| 60 | 1524 | 1715 | 1645 | 1683 | 1721 |
所有数值以毫米为单位
用于ASME B16.47系列B法兰的软垫圈
非石棉垫圈尺寸(用于ASME B16.47系列B法兰)，毫米
| NPS | d1 (ID) | d2(垫圈外径) | |||
| 类150 | 类300 | 类400 | 类600 | ||
| 26 | 660 | 725 | 772 | 746 | 765 |
| 28 | 711 | 776 | 826 | 800 | 819 |
| 30. | 762 | 827 | 886 | 857 | 879 |
| 32 | 813 | 881 | 940 | 911 | 933 |
| 34 | 864 | 935 | 994 | 962 | 997 |
| 36 | 914 | 987 | 1048 | 1022 | 1048 |
| 38 | 965 | 1045 | 1099 | … | … |
| 40 | 1016 | 1095 | 1149 | … | … |
| 42 | 1067 | 1146 | 1200 | … | … |
| 44 | 1118 | 1197 | 1251 | … | … |
| 46 | 1168 | 1256 | 1318 | … | … |
| 48 | 1219 | 1307 | 1368 | … | … |
| 50 | 1270 | 1357 | 1419 | … | … |
| 52 | 1321 | 1408 | 1470 | … | … |
| 54 | 1372 | 1464 | 1530 | … | … |
| 56 | 1422 | 1514 | 1594 | … | … |
| 58 | 1473 | 1580 | 1656 | … | … |
| 60 | 1524 | 1630 | 1705 | … | … |
所有值都以毫米为单位。尺寸公差:
- 外径NPS 12及以下:+0 / -1.5 mm;NPS 14及以上:+0 / -3.0 mm。
- 内径nps12及以下:±1.5 mm;nps14及以上:±3.0 mm
螺旋缠绕垫圈
用于法兰的螺旋缠绕垫圈具有填充石墨、聚四氟乙烯、陶瓷纤维和非石棉纤维(填料)的金属密封元件。因此，螺旋缠绕垫圈被归类为“半金属”垫圈。

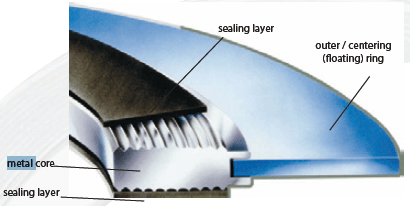

螺旋缠绕垫圈的金属部件为密封提供了强度，而填料则增强了垫圈的一致性和回弹性。内圈和外圈可以加在芯密封元件上，方便安装，提高额定压力。石墨填料的螺旋缠绕垫圈是最常见的销售类型。
Flexitallic美国早在1912年，石油化工行业就引入了螺旋缠绕垫圈，以应对越来越高(和波动)的温度和压力应用中对防漏密封的需求。其他信誉良好的螺旋缠绕垫圈制造商Garlock和拉蒙．
事实上，螺旋缠绕垫圈比其他类型的法兰垫圈更能承受高温和压力应用产生的机械应力。因此，螺旋缠绕垫圈的应用范围从石油天然气到发电。
螺旋缠绕垫片的直径可以在几毫米到5.000毫米之间，螺旋缠绕垫片的厚度范围从3.2、4.5、6.4到7.2毫米。
螺旋缠绕垫圈可以有不同的形状，如长方形，长方形，椭圆形，梨形和菱形。
ASME B16.20是螺旋缠绕垫圈规范。
当然，圆形法兰是凸起面(RF)、公母法兰(M&F)和石化应用的舌槽法兰(T&G)的标准形状。
螺旋缠绕垫圈类型
存在几种不同类型的螺旋缠绕垫圈，取决于:
- 环的数量(外圈和内圈)
- 衬垫内圈和外圈的材料
- 类型00:没有环的螺旋缠绕垫圈:它们用于舌和槽，公和母法兰。
- 类型1:带内圈的螺旋缠绕垫圈:用于外法兰和外法兰或特殊法兰类型。
- 类型10:带外圈的螺旋缠绕垫圈:用于凸面法兰。
- 101型:带内圈和外圈的螺旋缠绕垫圈:用于凸面法兰。
- 特殊的部分:带特殊环的螺旋缠绕垫圈:用于特殊法兰和特殊用途。
当然，每个制造商都有特定的代码来指定不同的螺旋缠绕垫圈类型，但无论生产商如何，典型的设计都是反复出现的。

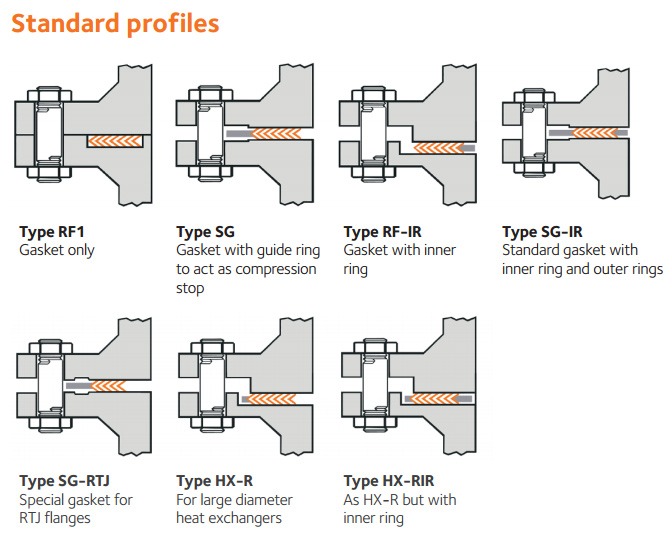

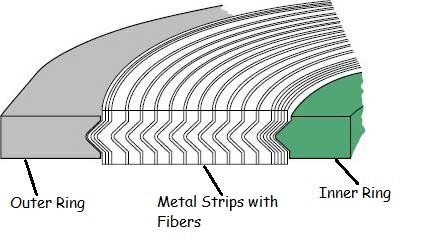

该图像显示了管道应用中用于法兰接头的不同螺旋缠绕垫圈类型:
螺旋缠绕垫圈材料
螺旋绕组材料
螺旋缠绕垫圈的密封件是由交替金属缠绕条与填充材料结合的交错层生产的。这种半金属垫片的关键密封元件中形成的金属条。
最常见的缠绕材料有:
- SS 304升
- SS 316升
- 321不锈钢
- 钛
- 镍
- 镍合金
- 双工
填充材料
填充材料用于增强螺旋缠绕垫圈的一致性和回弹性。最常用的填充材料是石墨，然而，根据应用情况，也可以使用其他填充材料:
- 石墨
- 聚四氟乙烯
- 陶瓷纤维
- 无石棉
内外环材料
螺旋缠绕垫圈的内圈和外圈可以是相同的缠绕铁芯材料，也可以是不同的材料。
根据ASME B16.20规范，对于额定压力900# NPS 24及以上，1500# NPS 12及以上，压力等级2500#，NPS 4及以上的法兰，要求安装实心内环。
内环提高了螺旋缠绕垫圈的压力等级，因为它为法兰连接提供了额外的压缩，并提供了一个热和腐蚀屏障，保护垫圈绕组和法兰免受侵蚀。
机械性能
| 螺旋缠绕垫圈材料 (商业名称) |
喧嚣 规范 |
喧嚣 NR的材料。 |
符合美国钢铁协会的& 爹妈 |
常规& ASTM |
硬度 高压10 |
温度范围在C° | 体积质量[g / cm3.] | |
| 分钟。 | MAX。 | |||||||
| 软铁(Armco) | - - - - - - | 1.1003 | - - - - - - | - - - - - - | 90 - 100 | -60年 | 500 | 7.85 |
| 钢(LCS) | RSt.37.2 | 1.0038 | - - - - - - | - - - - - - | 100 - 130 | -40年 | 500 | 7.85 |
| 不锈钢304 | X5CrNi 18 | 1.4301 | 304 | 304年s15/16/31 | 130 - 180 | -250年 | 550 | 7、9 |
| 不锈钢304 L | X2CrNi 189 | 1.4306 | 304升 | 304年s11 | 130 - 190 | -250年 | 550 | 7、9 |
| 不锈钢309 | X15CrNiMo 2012 | 1.4828 | 309 | 309年s24 | 130 - 190 | -100年 | 1000 | 7、9 |
| 不锈钢316 | X5CrNiMo 1810 | 1.4401 | 316 | 316年s31/33 | 130 - 180 | -100年 | 550 | 7、9 |
| 不锈钢316l | X2CrNiMo 1810 | 1.4404 | 316升 | 316年s11/13 | 130 - 190 | -100年 | 550 | 7、9 |
| 不锈钢316 Ti | X10CrNiMoTi 1810 | 1.4571 | 316年德州仪器 | 320年s31 | 130 - 190 | -100年 | 550 | 7、8 |
| 不锈钢321 | X10CrNiTi 189 | 1.4541 | 321 | 321年s12/49/87 | 130 - 190 | -250年 | 550 | 7、9 |
| 不锈钢347 | X10CrNiNb 189 | 1.4550 | 347 | 347年s31 | 130 - 190 | -250年 | 550 | 7、9 |
| 镍200 | 倪99.2 | 2, 4066 | NO2200 | 3072 - 76年NA11 | 90 - 120 | -250年 | 600 | 8、9 |
| 蒙乃尔400 | NiCu 30 Fe | 2.4360 | NO4400 | 3072 - 76年NA13 | 110 - 150 | -125年 | 600 | 8、8 |
| 铬镍铁合金600 | NiCr 15 Fe | 2.4816 | NO6600 | 3072 - 76年NA14 | 120 - 180 | -100年 | 950 | 8、4 |
| 因科镍铬不锈钢800 | X10NiCrAITi 3220 | 1.4876 | NO8800 | 3072 - 76年NA15 | 140 - 220 | -100年 | 850 | 8、4 |
| 因科镍铬不锈钢825 | NiCR 21 Mo | 2.4858 | NO8825 | 3072-76 na 16 | 120 - 180 | -100年 | 450 | 8、14 |
| Hastelloy B2 | 动28 | 2.4617 | N10665 | - - - - - - | 170 - 230 | -200年 | 450 | 9日,2 |
| Hastelloy C276 | “尼莫地平16 cr15w | 2.4819 | N10276 | - - - - - - | 170 - 230 | -200年 | 450 | 8.9 |
| 钛 | Ti 99年8 | 3.7025 | - - - - - - | - - - - - - | 110 - 140 | -250年 | 500 | 4、5 |
螺旋缠绕垫圈颜色

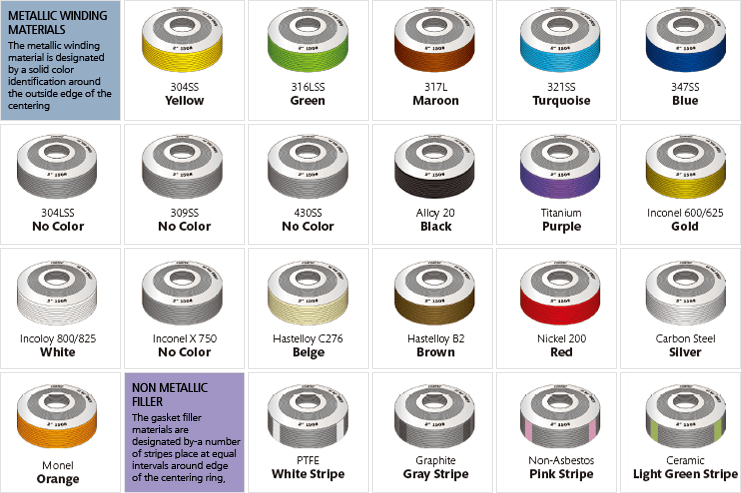

用不同的绕组和填充材料制成的螺旋缠绕垫圈很容易被发现，因为每种组合都由颜色代码的应用指定(主颜色表示绕组材料，条纹表示填料类型):
- 金属绕线材料:金属绕线材料是用纯色标识围绕外边缘定心指定的，如下图所示
- 非金属填充物颜色编码:垫圈填充物材料由若干条在定心环边缘等距离放置来指定
缠绕材料的颜色代码
| 用于螺旋缠绕垫圈的金属缠绕材料 | 缩写绕组 材料名称 |
颜色代码 |
| 碳钢 | CRS | 银 |
| 304年学生 | 304 | 黄色的 |
| 304 l ss | 304升 | 没有颜色 |
| 309年学生 | 309 | 没有颜色 |
| 316l ss | 316升 | 绿色 |
| 347年学生 | 347 | 蓝色的 |
| 321年学生 | 321 | 绿松石 |
| 蒙乃尔400 | 我的 | 橙色 |
| 镍200 | 倪 | 红色的 |
| 钛 | “透明国际” | 紫色的 |
| Hastelloy B | 因乙 | 棕色（的） |
| Hastelloy C | 使C | 米色 |
填充材料的颜色代码
| 聚四氟乙烯 | 聚四氟乙烯 | 白色条纹 |
| Mica-graphite | 制造商的名称 | 粉色条纹 |
| 柔性石墨 | F.G. | 灰色条纹 |
| 陶瓷 | CER | 浅绿色条纹 |
| 铬镍铁合金600 | 铬镍铁合金600 | 黄金 |
| 铬镍铁合金625 | 铬镍铁合金625 | 黄金 |
| 因科镍铬不锈钢800 | 耐热合金800 H / HT | 白色 |
| 因科镍铬不锈钢825 | 因科镍铬不锈钢825 | 白色 |
螺旋缠绕垫圈标记

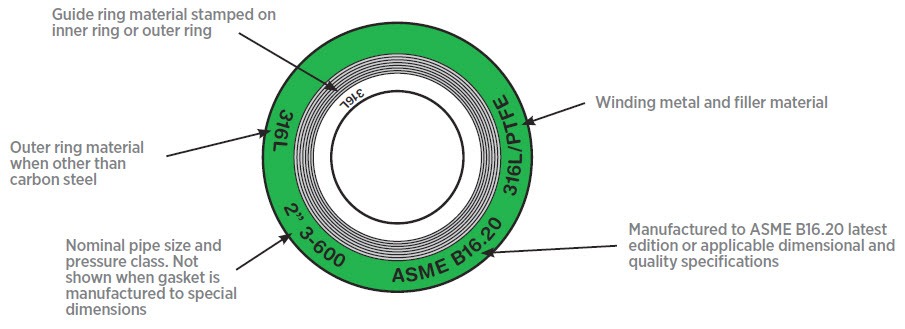

图示显示了螺旋缠绕垫圈的典型标记:
螺旋缠绕垫圈尺寸
类150
ASME B16.5级150级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 47.8 |
| 3/4 | 20.6 | 25.4 | 39.6 | 57.2 |
| 1 | 26.9 | 31.8 | 47.8 | 66.8 |
| 1¼ | 38.1 | 47.8 | 60.5 | 76.2 |
| 1½ | 44.5 | 54.1 | 69.9 | 85.9 |
| 2 | 55.6 | 69.9 | 85.9 | 104.9 |
| 2½ | 66.5 | 82.6 | 98.6 | 124 |
| 3. | 81 | 101.6 | 120.7 | 136.7 |
| 4 | 106.4 | 127 | 149.4 | 174.8 |
| 5 | 131.8 | 155.7 | 177.8 | 196.9 |
| 6 | 157.2 | 182.6 | 209.6 | 222.3 |
| 8 | 215.9 | 233.4 | 263.7 | 279.4 |
| 10 | 268.2 | 287.3 | 317.5 | 339.9 |
| 12 | 317.5 | 339.9 | 374.7 | 409.7 |
| 14 | 349.3 | 371.6 | 406.4 | 450.9 |
| 16 | 400.1 | 422.4 | 463.6 | 514.4 |
| 18 | 449.3 | 474.7 | 527.1 | 549.4 |
| 20. | 500.1 | 525.5 | 577.9 | 606.6 |
| 24 | 603.3 | 628.7 | 685.8 | 717.6 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类300
ASME B16.5级300级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 54.1 |
| 3/4 | 20.6 | 25.4 | 39.6 | 66.8 |
| 1 | 26.9 | 31.8 | 47.8 | 73.2 |
| 1¼ | 38.1 | 47.8 | 60.5 | 82.6 |
| 1½ | 44.5 | 54.1 | 69.9 | 95.3 |
| 2 | 55.6 | 69.9 | 85.9 | 111.3 |
| 2½ | 66.5 | 82.6 | 98.6 | 130.3 |
| 3. | 81 | 101.6 | 120.7 | 149.4 |
| 4 | 106.4 | 127 | 149.4 | 181.1 |
| 5 | 131.8 | 155.7 | 177.8 | 215.9 |
| 6 | 157.2 | 182.6 | 209.6 | 251 |
| 8 | 215.9 | 233.4 | 263.7 | 308.1 |
| 10 | 268.2 | 287.3 | 317.5 | 362 |
| 12 | 317.5 | 339.9 | 374.7 | 422.4 |
| 14 | 349.3 | 371.6 | 406.4 | 485.9 |
| 16 | 400.1 | 422.4 | 463.6 | 539.8 |
| 18 | 449.3 | 474.7 | 527.1 | 596.9 |
| 20. | 500.1 | 525.6 | 577.9 | 654.1 |
| 24 | 603.3 | 628.7 | 685.8 | 774.7 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类400
ASME B16.5级400级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 54.1 |
| 3/4 | 20.6 | 25.4 | 39.6 | 66.8 |
| 1 | 26.9 | 31.8 | 47.8 | 73.2 |
| 1¼ | 38.1 | 47.8 | 60.5 | 82.6 |
| 1½ | 44.5 | 54.1 | 69.9 | 95.3 |
| 2 | 55.6 | 69.9 | 85.9 | 111.3 |
| 2½ | 66.5 | 82.6 | 98.6 | 130.3 |
| 3. | 81 | 101.6 | 120.7 | 149.4 |
| 4 | 102.6 | 120.7 | 149.4 | 177.8 |
| 5 | 128.3 | 147.6 | 177.8 | 212.9 |
| 6 | 154.9 | 174.8 | 209.6 | 247.7 |
| 8 | 205.7 | 225.6 | 263.7 | 304.8 |
| 10 | 255.3 | 274.6 | 317.5 | 358.9 |
| 12 | 307.3 | 327.2 | 374.7 | 419.1 |
| 14 | 342.9 | 362 | 406.4 | 482.6 |
| 16 | 389.9 | 412.8 | 463.6 | 536.7 |
| 18 | 438.2 | 469.9 | 527.1 | 593.9 |
| 20. | 489 | 520.7 | 577.9 | 647.7 |
| 24 | 590.6 | 628.7 | 685.8 | 768.4 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类600
ASME B16.5级600级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 54.1 |
| 3/4 | 20.6 | 25.4 | 39.6 | 66.8 |
| 1 | 26.9 | 31.8 | 47.8 | 73.2 |
| 1¼ | 38.1 | 47.8 | 60.5 | 82.6 |
| 1½ | 44.5 | 54.1 | 69.9 | 95.3 |
| 2 | 55.6 | 69.9 | 85.9 | 111.3 |
| 2½ | 66.5 | 82.6 | 98.6 | 130.3 |
| 3. | 78.7 | 101.6 | 120.7 | 149.4 |
| 4 | 102.6 | 120.7 | 149.4 | 193.8 |
| 5 | 128.3 | 147.6 | 177.8 | 241.3 |
| 6 | 154.9 | 174.8 | 209.6 | 266.7 |
| 8 | 205.7 | 225.6 | 263.7 | 320.8 |
| 10 | 255.3 | 274.6 | 317.5 | 400.1 |
| 12 | 307.3 | 327.2 | 374.7 | 457.2 |
| 14 | 342.9 | 362 | 406.4 | 492.3 |
| 16 | 389.9 | 412.8 | 463.6 | 565.2 |
| 18 | 438.2 | 469.9 | 527.1 | 612.9 |
| 20. | 489 | 520.7 | 577.9 | 682.8 |
| 24 | 590.6 | 628.7 | 685.8 | 790.7 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类900
ASME B16.5级900级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 63.5 |
| 3/4 | 20.6 | 25.4 | 39.6 | 69.9 |
| 1 | 26.9 | 31.8 | 47.8 | 79.5 |
| 1¼ | 33.3 | 39.6 | 60.5 | 88.9 |
| 1½ | 41.4 | 47.8 | 69.9 | 98.6 |
| 2 | 52.3 | 58.7 | 85.9 | 143 |
| 2½ | 63.5 | 69.9 | 98.6 | 165.1 |
| 3. | 78.7 | 95.3 | 120.7 | 168.4 |
| 4 | 102.6 | 120.7 | 149.4 | 206.5 |
| 5 | 128.3 | 147.6 | 177.8 | 247.7 |
| 6 | 154.9 | 174.8 | 209.6 | 289.1 |
| 8 | 196.9 | 222.3 | 257.3 | 358.9 |
| 10 | 246.1 | 276.4 | 311.2 | 435.1 |
| 12 | 292.1 | 323.9 | 368.3 | 498.6 |
| 14 | 320.8 | 355.6 | 400.1 | 520.7 |
| 16 | 374.7 | 412.8 | 457.2 | 574.8 |
| 18 | 425.5 | 463.6 | 520.7 | 638.3 |
| 20. | 482.6 | 520.7 | 571.5 | 698.5 |
| 24 | 590.6 | 628.7 | 679.5 | 838.2 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类1500
ASME B16.5标准1500级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 63.5 |
| 3/4 | 20.6 | 25.4 | 39.6 | 69.9 |
| 1 | 26.9 | 31.8 | 47.8 | 79.5 |
| 1¼ | 33.3 | 39.6 | 60.5 | 88.9 |
| 1½ | 41.4 | 47.8 | 69.9 | 98.6 |
| 2 | 52.3 | 58.7 | 85.9 | 143 |
| 2½ | 63.5 | 69.9 | 98.6 | 165.1 |
| 3. | 78.7 | 92.2 | 120.7 | 174.8 |
| 4 | 97.8 | 117.6 | 149.4 | 209.6 |
| 5 | 124.5 | 143 | 177.8 | 254 |
| 6 | 147.3 | 171.5 | 209.6 | 282.7 |
| 8 | 196.9 | 215.9 | 257.3 | 352.6 |
| 10 | 246.1 | 266.7 | 311.2 | 435.1 |
| 12 | 292.1 | 323.9 | 368.3 | 520.7 |
| 14 | 320.8 | 362 | 400.1 | 577.9 |
| 16 | 374.7 | 406.4 | 457.2 | 641.4 |
| 18 | 425.5 | 463.6 | 520.7 | 704.9 |
| 20. | 476.3 | 514.4 | 571.5 | 755.7 |
| 24 | 577.9 | 616 | 679.5 | 901.7 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
类2500
ASME B16.5用2500级螺旋缠绕垫圈尺寸(单位:毫米)
| NPS | 内圈 | 密封部件 | 外环 | |
| 内径(d1） | 内径(d2） | 外径(d3） | 外径(d4） | |
| 1/2 | 14.2 | 19.1 | 31.8 | 69.9 |
| 3/4 | 20.6 | 25.4 | 39.6 | 76.2 |
| 1 | 26.9 | 31.8 | 47.8 | 85.9 |
| 1¼ | 33.3 | 39.6 | 60.5 | 104.9 |
| 1½ | 41.4 | 47.8 | 69.9 | 117.6 |
| 2 | 52.3 | 58.7 | 85.9 | 146 |
| 2½ | 63.5 | 69.9 | 98.6 | 168.4 |
| 3. | 78.7 | 92.2 | 120.7 | 196.9 |
| 4 | 97.8 | 117.6 | 149.4 | 235 |
| 5 | 124.5 | 143 | 177.8 | 279.4 |
| 6 | 147.3 | 171.5 | 209.6 | 317.5 |
| 8 | 196.9 | 215.9 | 257.3 | 387.4 |
| 10 | 246.1 | 270 | 311.2 | 476.3 |
| 12 | 292.1 | 317.5 | 368.3 | 549.4 |
注:•所有尺寸均以毫米为单位•内圈和外圈螺旋缠绕垫圈•d1 =内径内圈。•当不使用内圈时，d2 =内径密封元件。•d3 =密封件外径。•d4 =外圈外径
•密封元件厚度:4.45 mm。•NPS 1/2至NPS 8外径±0.8 mm;NPS 10到NPS 24的公差为+ 1.5 mm - 0.8 mm。•没有400级法兰NPS 1/2到NPS 3(使用600级)，900级法兰NPS 1/2到NPS 2½(使用1500级)或2500级法兰NPS 14或更大。
环连接垫圈r, rx, bx
环形连接垫圈(RTJ)在两个配合件之间提供坚固耐用的金属对金属密封环连接面法兰。当法兰采用螺栓连接时，环连接垫圈的较软材料被“挤压”到法兰槽中(由较硬的材料制成)，并将连接密封得非常紧密。RTJ垫圈有三种风格，R(椭圆形，八角形)，RX和BX。
环形连接垫圈(RTJ)确保法兰，阀门，管道轴和容器在高压和高温下(这是许多石化工艺的典型条件)具有持久和强大的密封。
RTJ有不同的设计(称为“样式”)和尺寸，如下图所示(BX, R和BX)。

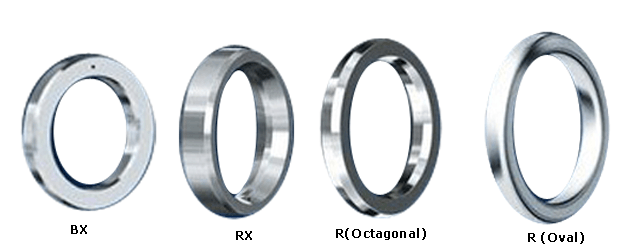

RTJ垫圈类型
R型环连接垫圈(椭圆形和八角形)
“R型”是最常见的RTJ垫圈类型。R型环连接垫圈有椭圆形或八角形截面可供选择，并根据API 6A和ASME B16.20制造，以适应API 6B和ASME/ANSI B16.5法兰。
这种类型的RTJ垫圈加工到严格的制造公差，以确保正确安装标准ASME B16.5和API 6B环连接法兰。“R型”椭圆形和八角形RTJ垫圈可以根据ASME B16.20密封压力高达6.250 psi，根据API 6A压力等级密封压力高达5.000 psi。
R型RTJ垫圈常用于阀门盖。
RX型RTJ垫圈
RX型RTJ垫圈是根据API 6A和ASME B16.20制造的，以适应API 6B和ASME/ANSI B16.5法兰。
RX是R八角垫圈的压力激励版本，适合R型平底槽。
RX的高度增加，随着内部压力的增加，利用内部系统压力来激活和改善密封。
一些RX尺寸有一个泄压孔，以平衡密封面两侧的压力。
BX型RTJ垫圈
BX型RTJ垫圈是根据API 6A制造的，适用于API 6BX高压法兰。
垫圈在装配时形成金属对金属密封，效率随着内部压力的增加而提高。
所有BX通径都有一个泄压孔，以平衡密封面上的压力。
RTJ垫圈材料
RTJ垫圈的材料应该与法兰的材料相匹配一定要有较低的硬度:这是为了确保当两个相匹配的法兰螺栓连接在一起时，是垫圈而不是法兰在法兰槽内发生塑性变形。
如果使用较硬的环型接头材料，法兰的沟槽将在法兰紧固时损坏(环型接头垫圈的硬度值如下)。
环连接垫圈的材料类型
| RTJ垫片材料 | 环ID | ASTM年级 | 鼎级 | WKSTOFF数量 | 符合美国钢铁协会的 年级 |
废话 年级 |
其他规格 |
| 软铁 | D | 1.1003 / 1.0335 | Aramco / StW24 | ||||
| LCS | 年代 | 1.1003 / 1.0335 | Aramco / StW24 | ||||
| CS360 LT | CS360LT | A516 Gr70 | |||||
| 4140 | 4140 | 爹妈G41400 | 42 crmo4 | 1.7225 | 4140 | ||
| F5 | F5 | 爹妈K42544 | 12 crmo195 | 1.7362 | 5 cr 1/2Mo | ||
| SS304 | S304 | S30400 | X5CrNi 18 | 1.4301 | 304 | 304年s15 | |
| SS304L | S304L | S30403 | X2CrNi 18 | 1.4306 | 304升 | 304年ss12 | |
| SS309 | S309 | S30900 | X15CrNiSi2012 | 1.4828 | 309 | 309年s24 | |
| SS310 | S310 | S31008 | XX15CrNiSi2520 | 1.4841 | 310 | 310年s24 | |
| SS316 | S316 | S31600 | X5CrNiMo18 10 | 1.4401 | 316 | 316年s16 | |
| SS316L | S316L | S31603 | X2CrNiMo18 10 | 1.4404 | 316升 | 316年s11/316s12 | |
| SS316L尿素 | S316UG | S31603 | X2CrNiMo 18 14 | 1.4435 | |||
| SS316Ti | S316Ti | S31635 | X10CrNiMoTi1810 | 1.4571 | 316年德州仪器 | 320年s31/320s17 | |
| SS321 | S321 | S32100 | X10CrNiTi18 9 | 1.4541 | 321 | 321年s12 | |
| SS347 | S347 | S34700 | X10CrNiNb 18 9 | 1.455 | 347 | 347 s51 | |
| SS410 | S410 | S41000 | X10Cr13 | 1.4006 | 410 | 410年s21 | |
| 蒙乃尔400 | Monel400 | N04400 | NiCu30Fe | 2.436 | |||
| 铬镍铁合金600 | INC600 | N06600 | NiCr15Fe | 2.4816 | |||
| 铬镍铁合金625 | INC625 | N06625 | NiCr22Mo9Nb | 2.4856 | |||
| 铬镍铁合金718 | INC718 | N07718 | |||||
| 因科镍铬不锈钢800 | INC800 | N08800 | X5NiCrAlTi31-20 | 1.4958 | |||
| 因科镍铬不锈钢800 h | INC800H | N08810 | 1.4958 | ||||
| 因科镍铬不锈钢825 | INC825 | N08825 | NiCr21Mo | 2.4858 | |||
| 904升 | 904升 | N08904 | X1NiCrMoCu25-20-5 | 1.4539 | |||
| F51 | F51 | S31803 | X2CrNiMoN22-5-3 | 1.4462 | 2205 /双 | ||
| F53 | F53 | S32750 | X2CrNiMoN25-7-4 | 1.441 | |||
| F55 | F55 | S32760 | X2CrNiMoCuWN 25 7 | 1.4501 | Zeron 100 | ||
| 法郎 | 法郎 | S32205 | 双工 | ||||
| 钛 | “透明国际” | R 50400 | 3.7035 | ||||
| 汽车零件 | 汽车零件 | S17400 | 1.4542 | 630 | |||
| S254 | S254 | S31254 | X1CrNiMoCuN20-18-7 | 1.4547 | F44 / 6Mo | ||
| C276 | C276 | N10276 | NiMo16Cr15W | 2.4819 | Hastelloy | ||
| 合金28 | Alloy28 | N08028 | 1 1 NiCrMoCuN 31 27 | 1.4563 | SANICRO 28 |
机械性能环连接垫圈材料
| 米aximumHRTJ垫圈的硬度 | |||
RTJ垫圈材料 |
布氏硬度 | HRB | ID |
软Iron-S |
90 | 56 | D |
低碳钢 |
120 | 68 | 年代 |
4 - 6%铬 |
130 | 72 | F5 |
不锈钢304 |
160 | 83 | S304 |
不锈钢316 |
160 | 83 | S316 |
不锈钢347 |
160 | 83 | S347 |
SS 410不锈钢 |
170 | 96 | S410 |
RTJ垫圈尺寸(asme b16.20)

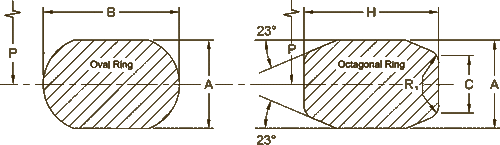

R型环连接垫圈尺寸(用于ASME B16.5法兰)
| RTJ垫圈环数 | 直径P | 宽度一个 | 高度 | 10月C | 10月R1 | NPS /类 | |
| 椭圆形B | 10月H | ||||||
| R 11 | 34.14 | 6.35 | 11.2 | 9.7 | 4.32 | 1.5 | 1/2 300 / 600 |
| R 12 | 39.7 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1/2 900 / 1500 |
| R 13 | 42.88 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 3/4 300 / 600 1/2 2500 |
| R 14 | 44.45 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 3/4 900 / 1500 |
| R 15 | 47.63 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1 150 |
| R 16 | 50.8 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1 300 / 1500 3/4 2500 |
| R 17 | 57.15 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1¼ 150 |
| R 18 | 60.33 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1¼ 300 / 1500 1 2500 |
| R 19 | 65.1 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1½ 150 |
| R 20 | 68.28 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 1½ 300 / 1500 |
| R 21 | 72.24 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 1¼ 2500 |
| R 22 | 82.55 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 2 150 |
| R 23 | 82.55 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 2 300 600 1½ 2500 |
| R 24 | 95.25 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 2 900 / 1500 |
| R 25 | 101.6 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 2½ 150 |
| R 26 | 101.6 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 2½ 300/600 2 2500 |
| R 27 | 107.95 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 2½ 900 / 1500 |
| R 28 | 111.13 | 12．7 | 19.1 | 17.5 | 8.66 | 1.5 | 2½ 2500 |
| R 29 | 114.3 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 3. 150 |
| R 30 * |
117.48 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 3. 300 / 600 |
| R 31 | 123.83 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 3. 300 / 900 |
| R 32 | 127 | 12．7 | 19.1 | 17.5 | 8.66 | 1.5 | 3. 2500 |
| R 33 | 131.78 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 3½ 150 |
| R 34 | 131.78 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 3½ 300 / 600 |
| R 35 | 136.53 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 3. 1500 |
| R 36 | 149.23 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 4 150 |
| R 37 | 149.23 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 4 300 / 900 |
| R 38 | 157.18 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 4 2500 |
| R 39 | 161.93 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 4 1500 |
| R 40 | 171.45 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 5 150 |
| R 41 | 180.98 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 5 300 / 900 |
| R 42 | 190.5 | 19.05 | 25.4 | 23.9 | 12.32 | 1.5 | 5 2500 |
| R 43 | 193.68 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 6 150 |
| R 44 | 193.68 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 5 1500 |
| R 45 | 211.15 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 6 300 / 900 |
| R 46 | 211.15 | 12．7 | 19.1 | 17.5 | 8.66 | 1.5 | 6 1500 |
| R 47 | 228.6 | 19.05 | 25.4 | 23.9 | 12.32 | 1.5 | 6 2500 |
| R 48 | 247.65 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 8 150 |
| R 49 | 269.88 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 8 300 / 900 |
| R 50 | 269.88 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 8 1500 |
| R 51 | 279.4 | 22.23 | 28.7 | 26.9 | 14.81 | 1.5 | 8 2500 |
| R 52 | 304.8 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 10 150 |
| R 53 | 323.85 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 10 300 900 |
| R 54 | 323.85 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 10 1500 |
| R 55 | 342.9 | 28.58 | 36．6 | 35.1 | 19.81 | 2.3 | 10 2500 |
| R 56 | 381 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 12 150 |
| R 57 | 381 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 12 300 900 |
| R 58 | 381 | 22.23 | 28.7 | 26.9 | 14.81 | 1.5 | 12 1500 |
| R 59 | 396.88 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 14 150 |
| R 60 | 406.4 | 31.75 | 39.6 | 38.1 | 22.33 | 2.3 | 12 2500 |
| R 61 | 419.1 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 14 300 600 |
| R 62 | 419.1 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 14 900 |
| R 63 | 419.1 | 25.4 | 33.3 | 31.8 | 17.3 | 2.3 | 14 1500 |
| R 64 | 454.03 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 16 150 |
| R 65 | 469.9 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 16 300 600 |
| R 66 | 469.9 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 16 900 |
| R 67 | 469.9 | 28.58 | 36．6 | 35.1 | 19.81 | 2.3 | 16 1500 |
| R 68 | 517.53 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 18 150 |
| R 69 | 533.4 | 11.13 | 17.5 | 16 | 7.75 | 1.5 | 18 300 600 |
| R 70 | 533.4 | 19.05 | 25.4 | 23.9 | 12.32 | 1.5 | 18 900 |
| R 71 | 533.4 | 28.58 | 36．6 | 35.1 | 19.81 | 2.3 | 18 1500 |
| R 72 | 558.8 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 20. 150 |
| R 73 | 584.2 | 12．7 | 19.1 | 17.5 | 8.66 | 1.5 | 20. 300 600 |
| R 74 | 584.2 | 19.05 | 25.4 | 23.9 | 12.32 | 1.5 | 20. 900 |
| R 75 | 584.2 | 31.75 | 39.6 | 38.1 | 22.33 | 2.3 | 20. 1500 |
| R 76 | 673.1 | 7.95 | 14.2 | 12．7 | 5.23 | 1.5 | 24 150 |
| R 77 | 692.15 | 15.88 | 22.4 | 20.6 | 10.49 | 1.5 | 24 300 600 |
| R 78 | 692.15 | 25.4 | 33.3 | 31.8 | 17.3 | 2.3 | 24 900 |
| R 79 | 692.15 | 34.93 | 44.5 | 41.4 | 24.82 | 2.3 | 24 1500 |
R型环连接垫圈尺寸(用于ASME B16.47系列A法兰)
| RTJ垫圈环数 | Dia P |
宽度 一个 |
高度 | 10月 C |
10月 R1 |
NPS 类 |
|
| 椭圆形 B |
10月 H |
||||||
| R 93 | 749.3 | 19.05 | … | 23.9 | 12.32 | 1.5 | 26 300 600 |
| R 94 | 800.1 | 19.05 | … | 23.9 | 12.32 | 1.5 | 28 300 600 |
| R 95 | 857.25 | 19.05 | … | 23.9 | 12.32 | 1.5 | 30. 300 600 |
| R 96 | 914.4 | 22.23 | … | 26.9 | 14.81 | 1.5 | 32 300 600 |
| R 97 | 965.2 | 22.23 | … | 26.9 | 14.81 | 1.5 | 34 300 600 |
| R 98 | 1022.35 | 22.23 | … | 26.9 | 14.81 | 1.5 | 36 300 600 |
| R 100 | 749.3 | 28.58 | … | 35.1 | 19.81 | 2.3 | 26 900 |
| R 101 | 800.1 | 31.75 | … | 38.1 | 22.33 | 2.3 | 28 900 |
| R 102 | 857.25 | 31.75 | … | 38.1 | 22.33 | 2.3 | 30. 900 |
| R 103 | 914.4 | 31.75 | … | 38.1 | 22.33 | 2.3 | 32 900 |
| R 104 | 965.2 | 34.93 | … | 41.4 | 24.82 | 2.3 | 34 900 |
| R 105 | 1022.35 | 34.93 | … | 41.4 | 24.82 | 2.3 | 36 900 |
RX型环连接垫圈尺寸
| RTJ垫圈环数 | 720 - 960 | 2900 # | 3000 # | 5000 # | OD | 高度 | 宽度 | 垫圈重量(公斤) |
| RX20 | 1½ | - - - - - - | 1½ | 1½ | 76.2 | 19.05 | 8.74 | 0.24 |
| RX23 | 2,2又1/16 | - - - - - - | 93.27 | 25.4 | 11.91 | 0.52 | ||
| RX24 | - - - - - - | - - - - - - | 2,2又1/16 | 2,2又1/16 | 105.97 | 25.4 | 11.91 | 0.6 |
| RX25 | - - - - - - | - - - - - - | - - - - - - | 3 1/8 | 109.55 | 19.05 | 8.74 | 0.5 |
| RX26 | 2½2又9/16 | - - - - - - | - - - - - - | - - - - - - | 111.91 | 25.4 | 11.91 | 0.64 |
| RX27 | - - - - - - | - - - - - - | 2½2又9/16 | 2½2又9/16 | 118.26 | 25.4 | 11.91 | 0.68 |
| RX31 | 3,3又1/8 | - - - - - - | 3,3又1/8 | 134.54 | 25.4 | 11.91 | 0.78 | |
| RX35 | - - - - - - | - - - - - - | - - - - - - | 3,3又1/8 | 147.24 | 25.4 | 11.91 | 0.86 |
| RX37 | 4,4又1/16 | - - - - - - | 4,4又1/16 | - - - - - - | 159.94 | 25.4 | 11.91 | 0.95 |
| RX39 | - - - - - - | - - - - - - | - - - - - - | 4,4又1/16 | 172.64 | 25.4 | 11.91 | 1.03 |
| RX41 | 5,5又1/8 | - - - - - - | 5,5又1/8 | - - - - - - | 191.69 | 25.4 | 11.91 | 1.15 |
| RX44 | - - - - - - | - - - - - - | - - - - - - | 5,5又1/8 | 204.39 | 25.4 | 11.91 | 1.23 |
| RX45 | 6,7又1/16 | - - - - - - | 6,7又1/16 | - - - - - - | 221.84 | 25.4 | 11.91 | 1.34 |
| RX46 | - - - - - - | - - - - - - | - - - - - - | 6,7又1/16 | 222.25 | 28.58 | 13.49 | 1.66 |
| RX47 | - - - - - - | - - - - - - | - - - - - - | 8 | 245.26 | 41.28 | 19.84 | 3.88 |
| RX49 | 8、9 | - - - - - - | 8、9 | 280.59 | 25.4 | 11.91 | 1.72 | |
| RX50 | - - - - - - | - - - - - - | - - - - - - | 8、9 | 283.36 | 31.75 | 16.66 | 2.43 |
| RX53 | 10、11 | - - - - - - | 10、11 | 334.57 | 25.4 | 11.91 | 2.06 | |
| RX54 | - - - - - - | - - - - - - | - - - - - - | 10、11 | 337.34 | 31.75 | 16.66 | 2.92 |
| RX57 | 12,13 /8 | - - - - - - | 12,13 /8 | 391.72 | 25.4 | 11.91 | 2.42 | |
| RX63 | - - - - - - | - - - - - - | 14 | 441.73 | 50.8 | 27 | 11.96 | |
| RX65 | 16,16又3/4 | - - - - - - | - - - - - - | - - - - - - | 480.62 | 25.4 | 11.91 | 3. |
| RX66 | - - - - - - | - - - - - - | 16,16又3/4 | - - - - - - | 457.99 | 31.75 | 16.66 | 4.25 |
| RX69 | 18 | - - - - - - | 544.12 | 25.4 | 11.91 | 3.41 | ||
| RX70 | - - - - - - | - - - - - - | 18 | - - - - - - | 550.06 | 41.28 | 19.84 | 9.12 |
| RX73 | 20 21 1/4 | - - - - - - | - - - - - - | - - - - - - | 596.11 | 31.75 | 13.49 | 5.27 |
| RX74 | - - - - - - | - - - - - - | 20,20又3/4 | - - - - - - | 600.86 | 41.28 | 19.84 | 10.01 |
| RX82 | - - - - - - | 1 | - - - - - - | - - - - - - | 67.87 | 25.4 | 11.91 | 0.36 |
| RX84 | - - - - - - | 1½ | - - - - - - | - - - - - - | 74.22 | 25.4 | 11.91 | 0.4 |
| RX85 | - - - - - - | 2 | - - - - - - | - - - - - - | 90.09 | 25.4 | 13.49 | 0.4 |
| RX86 | - - - - - - | 2½ | - - - - - - | - - - - - - | 103.58 | 28.58 | 15.09 | 0.81 |
| RX87 | - - - - - - | 3. | - - - - - - | - - - - - - | 113.11 | 28.58 | 15.09 | 0.9 |
| RX88 | - - - - - - | 4 | - - - - - - | - - - - - - | 139.29 | 31.75 | 17.48 | 1.46 |
| RX89 | - - - - - - | 3½ | - - - - - - | - - - - - - | 129.77 | 31.75 | 18.26 | 3.09 |
| RX90 | - - - - - - | 5 | - - - - - - | - - - - - - | 174.63 | 44.45 | 19.84 | 7.75 |
| RX91 | - - - - - - | 10 | - - - - - - | - - - - - - | 286.94 | 45.24 | 30.18 | 1.5 |
| RX99 | 8 | - - - - - - | 8 | - - - - - - | 245.67 | 25.4 | 11.91 | 2.2 |
| RX201 | - - - - - - | - - - - - - | - - - - - - | 1 3/8 | 51.46 | 11．3 | 5.74 | 0.1 |
| RX205 | - - - - - - | - - - - - - | - - - - - - | 1 13/16 | 62.31 | 11.1 | 5.56 | 0.13 |
| RX210 | - - - - - - | - - - - - - | - - - - - - | 2 9/16 | 97.64 | 19.05 | 9.53 | 0.35 |
| RX215 | - - - - - - | - - - - - - | - - - - - - | 4 1/16 | 140.89 | 25.4 | 11.91 | 0.8 |
型号BX环连接垫圈尺寸
| RTJ垫圈环数 | 2000 # | 3000 # | 5000 # | 10000 # | 15000 # | 20000 # | DIA外 | 高度 关于戒指 |
宽度 关于戒指 |
环连接面垫片 体重公斤 |
| BX 150 | - - - - - - | - - - - - - | - - - - - - | 1 11/16 | 1 11/16 | - - - - - - | 72.19 | 9.3 | 9.3 | 0.13 |
| BX 151 | - - - - - - | - - - - - - | - - - - - - | 1 13/16 | 1 13/16 | 1 13/16 | 76.4 | 9.63 | 9.63 | 0.15 |
| BX 152 | - - - - - - | - - - - - - | - - - - - - | 2 1/16 | 2 1/16 | 2 1/16 | 84.68 | 10.24 | 10.24 | 0.19 |
| BX 153 | - - - - - - | - - - - - - | - - - - - - | 2 9/16 | 2 9/16 | 2 9/16 | 100.94 | 11.38 | 11.38 | 0.29 |
| BX 154 | - - - - - - | - - - - - - | - - - - - - | 3 1/16 | 3 1/16 | 3 1/16 | 116.84 | 12.4 | 12.4 | 0.4 |
| BX 155 | - - - - - - | - - - - - - | - - - - - - | 4 1/16 | 4 1/16 | 4 1/16 | 147.96 | 14.22 | 14.22 | 0.55 |
| BX 156 | - - - - - - | - - - - - - | - - - - - - | 7 1/16 | 7 1/16 | 7 1/16 | 237.92 | 18.62 | 18.62 | 1.87 |
| BX 157 | - - - - - - | - - - - - - | - - - - - - | 9 | 9 | 9 | 294.46 | 20.98 | 20.98 | 2.97 |
| BX 158 | - - - - - - | - - - - - - | - - - - - - | 11 | 11 | 11 | 352.04 | 23.14 | 23.14 | 4.35 |
| BX 159 | - - - - - - | - - - - - - | - - - - - - | 13日5/8 | - - - - - - | - - - - - - | 426.72 | 25.7 | 25.7 | 6.53 |
| BX 160 | - - - - - - | - - - - - - | 13日5/8 | - - - - - - | - - - - - - | - - - - - - | 402.59 | 23.83 | 13.74 | 3.06 |
| BX 161 | - - - - - - | - - - - - - | 16¾ | - - - - - - | - - - - - - | - - - - - - | 491.41 | 28.07 | 16.21 | 5.35 |
| BX 162 | - - - - - - | - - - - - - | 16个3/4 | 16个3/4 | 16个3/4 | - - - - - - | 475.49 | 14.22 | 14.22 | 1.94 |
| BX 163 | - - - - - - | - - - - - - | 18 3/4 | - - - - - - | - - - - - - | - - - - - - | 556.16 | 30.1 | 17.37 | 6.9 |
| BX 164 | - - - - - - | - - - - - - | - - - - - - | 18 3/4 | 18 3/4 | - - - - - - | 570.56 | 30.1 | 24.59 | 5.86 |
| BX 165 | - - - - - - | - - - - - - | 21¼ | - - - - - - | - - - - - - | - - - - - - | 624.71 | 32.03 | 18.49 | 8.76 |
| BX 166 | - - - - - - | - - - - - - | - - - - - - | 21¼ | - - - - - - | - - - - - - | 640.03 | 32.03 | 26.14 | 12.82 |
| BX 167 | 26个3/4 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 759.36 | 35.86 | 13.11 | 8.53 |
| BX 168 | - - - - - - | 26个3/4 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 765.25 | 35.86 | 16.05 | 10.54 |
| BX 169 | - - - - - - | - - - - - - | - - - - - - | 5 1/8 | - - - - - - | - - - - - - | 173.51 | 15.85 | 12.93 | 0.73 |
| BX 170 | - - - - - - | - - - - - - | - - - - - - | 6 5/8 | 6 5/8 | - - - - - - | 218.03 | 14.22 | 14.22 | 1.03 |
| BX 171 | - - - - - - | - - - - - - | - - - - - - | 8 9/16 | 8 9/16 | - - - - - - | 267.44 | 14.22 | 14.22 | 1.24 |
| BX 172 | - - - - - - | - - - - - - | - - - - - - | 11日5/32 | 11日5/32 | - - - - - - | 333.07 | 14.22 | 14.22 | 1.56 |
| BX 303 | 30. | 30. | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 852.75 | 37.95 | 16.97 | - - - - - - |
如何订购环接头垫圈
下表显示了如何根据法兰尺寸(NPS)、制造规范(ASME或API)和选择正确的环连接垫圈法兰等级：
R型环连接垫圈
| 公称管径 | 压力等级 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASME B16.5 | API 6 b | ASME B16.47系列A | |||||||||||||
| 150 # | 300# - 600# | 900 # | 1500 # | 2500 # | 720# - 960# (1) | 2000 # | 3000 # | 5000 # | 10000 # | 150 # | 300# - 600# | 900 # | |||
| 1/2 " | - - - - - - | R-11 | R-12 | R-12 | R-13 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||
| 3/4” | - - - - - - | R-13 | R-14 | R-14 | R-16 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||
| 1” | R-15 | R-16 | R-16 | R-16 | R-18 | R-16 | R-16 | R-16 | R-16 | r - 82 | - - - - - - | - - - - - - | - - - - - - | ||
| 1 1/4 " | R-17 | R-18 | R-18 | R-18 | R-21 | R-18 | R-18 | R-18 | R-18 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||
| 1又1/2” | R-19 | R-20 | R-20 | R-20 | R-23 | R-20 | R-20 | R-20 | R-20 | r - 84 | - - - - - - | - - - - - - | - - - - - - | ||
| 2” | R-22 | R-23 | R-24 | R-24 | R-26 | R-23 | R-23 | R-23 | R-24 | r - 85 | - - - - - - | - - - - - - | - - - - - - | ||
| 2 1/2 " | R-25 | R-26 | 种变种 | 种变种 | R-28 | R-26 | R-26 | R-26 | 种变种 | r - 86 | - - - - - - | - - - - - - | - - - - - - | ||
| 3” | R-29 | R-31 | R-31 | R-35 | R-32 | R-31 | R-31 | R-31 | R-35 | r - 87 | - - - - - - | - - - - - - | - - - - - - | ||
| 3 1/2” | R-33 | r - 34 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | R-37 | r - 89 | - - - - - - | - - - - - - | - - - - - - | ||
| 4” | R-36 | R-37 | R-37 | R-39 | R-38 | R-37 | R-37 | R-37 | R-39 | r - 88 | - - - - - - | - - - - - - | - - - - - - | ||
| 5” | R-40 | R-41 | R-41 | R-44 | R-42 | R-41 | R-41 | R-41 | R-44 | r - 90 | - - - - - - | - - - - - - | - - - - - - | ||
| 6” | R-43 | R-45 | R-45 | R-46 | R-47 | R-45 | R-45 | R-45 | R-46 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||
| 8” | R-48 | R-49 | R-49 | R-50 | R-51 | R-49 | R-49 | R-49 | R-50 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | ||
| 10” | R-52 | R-53 | R-53 | R-54 | R-55 | R-53 | R-53 | R-53 | R-54 | r - 91 | - - - - - - | - - - - - - | - - - - - - | ||
| 12 " | R-56 | R-57 | R-57 | R-58 | R-60 | R-57 | R-57 | R-57 | - - - - - - | - - - - - - | - - - - - - | R-57 | R-57 | ||
| 14” | R-59 | r - 61 | r - 62 | r - 63 | - - - - - - | r - 61 | r - 61 | r - 61 | - - - - - - | - - - - - - | - - - - - - | r - 61 | r - 62 | ||
| 16“ | r - 64 | r - 65 | r - 66 | r - 67 | - - - - - - | r - 65 | r - 65 | r - 65 | - - - - - - | - - - - - - | - - - - - - | r - 65 | r - 66 | ||
| 18” | r - 68 | r - 69 | r - 70 | r - 71 | - - - - - - | r - 69 | r - 69 | r - 69 | - - - - - - | - - - - - - | - - - - - - | r - 69 | r - 70 | ||
| 20” | r - 72 | r - 73 | r - 74 | r - 75 | - - - - - - | r - 73 | r - 73 | r - 73 | - - - - - - | - - - - - - | - - - - - - | r - 73 | r - 74 | ||
| 22” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 80 | r - 81 | - - - - - - | ||
| 24” | r - 76 | r - 77 | r - 78 | r - 79 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 77 | r - 78 | ||
| 26日” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 93 | r - 100 | ||
| 28日” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 94 | r - 101 | ||
| 30” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 95 | r - 102 | ||
| 32” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 96 | r - 103 | ||
| 34“ | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 97 | r - 104 | ||
| 36 " | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | r - 98 | r - 105 | ||
RX型环连接垫圈
| NPS | 压力等级 | |||||
|---|---|---|---|---|---|---|
| API 6 b | ||||||
| 720 # | 960 # | 2000 # | 2900 # | 3000 # | 5000 # | |
| 1” | - - - - - - | - - - - - - | - - - - - - | rx - 82 | - - - - - - | - - - - - - |
| 1 3/8“ | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | rx - 201 |
| 1又1/2” | RX-20 | RX-20 | RX-20 | rx - 84 | RX-20 | RX-20 |
| 1 13/16“ | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | RX205 |
| 2” | RX-23 | RX-23 | RX-23 | rx - 85 | RX-24 | RX-24 |
| 2 1/2 " | RX-26 | RX-26 | RX-26 | rx - 86 | RX-27 | RX-27 |
| 2 9/16” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | RX210 |
| 3” | RX-31 | RX-31 | RX-31 | rx - 87 | RX-31 | RX35 |
| 3 1/2” | - - - - - - | - - - - - - | - - - - - - | rx - 89 | - - - - - - | - - - - - - |
| 4” | RX-37 | RX-37 | RX-37 | rx - 88 | RX-37 | RX-39 |
| 4 1/16“ | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | rx - 215 |
| 5” | RX-41 | RX-41 | RX-41 | rx - 90 | RX-41 | RX-44 |
| 6” | RX-45 | RX-45 | RX-45 | - - - - - - | RX-45 | RX-46 |
| 8” | RX-49 rx - 99 (2) |
RX-49 | RX-49 | - - - - - - | RX-49 rx - 99 (2) |
RX-50 |
| 10” | RX-53 | RX-53 | RX-53 | rx - 91 | RX-53 | RX-54 |
| 12 " | RX-57 | RX-57 | RX-57 | - - - - - - | RX-57 | - - - - - - |
| 14” | - - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - | rx - 63 |
| 16“ | rx - 65 | rx - 65 | rx - 65 | - - - - - - | rx - 69 | - - - - - - |
| 18” | rx - 69 | rx - 69 | rx - 69 | - - - - - - | rx - 73 | - - - - - - |
| 20” | rx - 73 | rx - 73 | rx - 73 | - - - - - - | RX82 | - - - - - - |
BX型环连接垫圈
| NPS | 压力等级 | |||||
|---|---|---|---|---|---|---|
| API 6 bx | ||||||
| 2000 # | 3000 # | 5000 # | 10000 # | 15000 # | 20000 # | |
| 1 11/16“ | - - - - - - | - - - - - - | - - - - - - | bx - 150 | bx - 150 | - - - - - - |
| 1 13/16“ | - - - - - - | - - - - - - | - - - - - - | bx - 151 | bx - 151 | bx - 151 |
| 2 1/16” | - - - - - - | - - - - - - | - - - - - - | bx - 152 | bx - 152 | bx - 152 |
| 2 9/16” | - - - - - - | - - - - - - | - - - - - - | bx - 153 | bx - 153 | bx - 153 |
| 3 1/16” | - - - - - - | - - - - - - | - - - - - - | bx - 154 | bx - 154 | bx - 154 |
| 4 1/16“ | - - - - - - | - - - - - - | - - - - - - | bx - 155 | bx - 155 | bx - 155 |
| 5 1/8” | - - - - - - | - - - - - - | - - - - - - | bx - 169 | - - - - - - | - - - - - - |
| 6 5/8” | - - - - - - | - - - - - - | - - - - - - | bx - 170 | bx - 170 | - - - - - - |
| 7 1/16” | - - - - - - | - - - - - - | - - - - - - | bx - 156 | bx - 156 | bx - 156 |
| 8 9/16” | - - - - - - | - - - - - - | - - - - - - | bx - 171 | bx - 171 | - - - - - - |
| 9” | - - - - - - | - - - - - - | - - - - - - | bx - 157 | bx - 157 | bx - 157 |
| 11” | - - - - - - | - - - - - - | - - - - - - | bx - 158 | bx - 158 | bx - 158 |
| 11 5/32” | - - - - - - | - - - - - - | - - - - - - | bx - 172 | bx - 172 | - - - - - - |
| 13个5/8” | - - - - - - | - - - - - - | bx - 160 | bx - 159 | bx - 159 | bx - 159 |
| 16个3/4” | - - - - - - | - - - - - - | bx - 161 bx - 162 | bx - 162 | bx - 162 | - - - - - - |
| 18个3/4” | - - - - - - | - - - - - - | bx - 163 | bx - 164 | bx - 164 | - - - - - - |
| 21 1/4” | - - - - - - | - - - - - - | bx - 165 | bx - 166 | - - - - - - | - - - - - - |
| 26个3/4” | bx - 167 | bx - 168 | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
| 30” | bx - 303 | bx - 303 | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
KAMMPROFILE垫片
卡姆型垫圈定义
卡姆型密封垫是通过在金属芯两侧采用1毫米凸轮间距同心凹槽的非金属材料(如石墨、聚四氟乙烯、陶瓷纤维、非石棉、云母等)或金属材料(如铝或银)上应用密封层制造的。这种密封产品也被称为“沟槽金属垫圈”或“波纹金属垫圈”，用于高压和高温油气应用。
Kammprofile垫圈用于许多工业，石油化工，发电和核设施(密封法兰，热交换器，过热器和其他压力设备)，并优先于螺旋缠绕垫圈的过程具有恒定的高压/高温，需要强大的螺栓载荷和显著的法兰连接阻力．
Kammprofile垫圈适合光滑和库存法兰表面光洁度(3.2至6.3 μm Ra，即125-250 RMS)。
kamm型垫圈的厚度一般在2 - 4mm之间(在石化应用中最常见的规格是3mm)。
由于其广泛的密封面积和结构，kamm型垫圈具有以下几个优点:
由于其广泛的密封面积和结构，kamm型垫圈具有以下几个优点:
- 可抵抗温度高达约。1000℃(卡姆型线温度等级取决于金属芯和密封层的材料)
- 可评级高达250巴，这是一个相当大的压力评级
- 由于密封层提供保护，垫圈不会损坏法兰表面
- 这种垫圈可以吸收温度和压力的波动
- 它比螺旋缠绕垫圈更能承受不适当的螺栓扭矩
- 适用于轻型和重型法兰，甚至是大尺寸法兰
- 组装后，密封材料的厚度极低(0.1 - 0.2 mm)，从而减少泄漏和故障率
- 卡姆型垫圈的核心可以在清洗后重新使用，并使用新的分层材料安装垫圈。这对于昂贵的应用是至关重要的，例如由奇异的、昂贵的材料(铬镍铁合金、蒙乃尔合金、哈氏合金和铜镍合金)制成的热交换器垫圈。
可以在垫圈上增加一个外部金属(整体的或浮动的)环，以便在法兰上安装期间使垫圈处于中心位置。密封层保护法兰表面并加强密封。
卡姆型垫圈类型

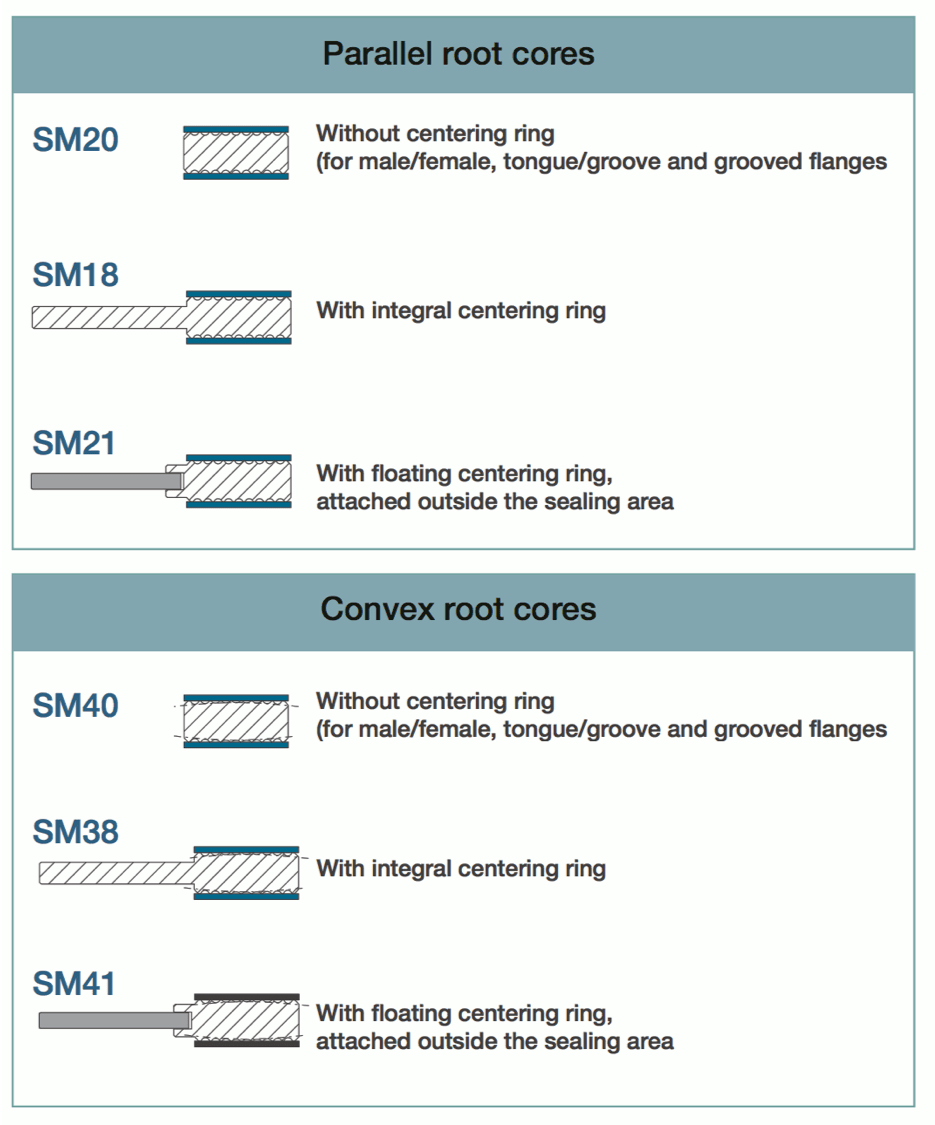

kamm型垫圈有两种主要配置，平行根芯/凸根芯，以及两种设计(带/不带松动外定心环)，如下图所示:
卡姆型垫圈材料
金属芯材料
卡姆型垫圈的核心材料应与管道系统的材料相匹配
| Kammprofile核心材料 | 喧嚣 指定 |
喧嚣材料号 | Aisi astuns 指定 |
英国标准 指定 |
硬度 HB /高压 |
温度(C°) 分钟。马克斯。 |
密度单位:gr/cm3 | |
| 软铁 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 90 - 100 | - 60 | 500 | 7.85 |
| 钢(LCS) | RSt。37.2 | 1.0038 | - - - - - - | - - - - - - | 100 - 130 | - 40 | 500 | 7.85 |
| 不锈钢304 | X5 CrNi 1810 | 1.4301 | 304 | 304年s15/16/31 | 130 - 180 | -250年 | 550 | 7.9 |
| 不锈钢304 L | X2CrNi 1911 | 1.4306 | 304升 | 304年s11 | 130 - 190 | -250年 | 550 | 7.9 |
| 不锈钢309 | X15CrNiSi 2012 | 1.4828 | 309 | 309年s24 | 130 - 190 | -100年 | 1000 | 7.9 |
| 不锈钢316l (1) | X2CrNiMo 1713 | 1.4404 | 316升 | 316年s11/13 | 130 - 190 | -100年 | 550 | 7.9 |
| 不锈钢316 Ti | X6CrNiMoTi 1712 | 1.4571 | 316年德州仪器 | 320年s31 | 130 - 190 | -100年 | 550 | 7.8 |
| 不锈钢321 | X6CrNiTi 1810 | 1.4541 | 321 | 321年s12/49/87 | 130 - 190 | -250年 | 550 | 7.9 |
| 不锈钢347 | X6CrNiNb 1810 | 1.4550 | 347 | 347年s31 | 130 - 190 | -250年 | 550 | 7.9 |
| 铝 | Al 99 5 | 3.0255 | - - - - - - | - - - - - - | 20 - 23 | -250年 | 300 | 2.73 |
| 银 | - - - - - - | - - - - - - | - - - - - - | - - - - - - | 28 * | -250年 | 750 | 10.5 |
| 铜 | - - - - - - | 2.0090 | - - - - - - | - - - - - - | 50 - 80 | -250年 | 400 | 8.9 |
| 镍200 | Ni 99, 2 | 2.4066 | N02200 | 3072 - 76年NA11 | 90 - 120 | -250年 | 600 | 8.9 |
| 蒙乃尔400® | NiCu 30 Fe | 2.4360 | N04400 | 3072 - 76年NA13 | 110 - 150 | -125年 | 600 | 8.8 |
| 铬镍铁合金600® | NiCr 15 Fe | 2.4816 | N06600 | 3072 - 76年NA14 | 120 - 180 | -100年 | 950 | 8.4 |
| 耐热合金800® | X10NiCrAITi 3220 | 1.4876 | N08800 | 3072 - 76年NA15 | 140 - 220 | -100年 | 850 | 8.0 |
| 铬钼矿825® | NiCr 21 Mo | 2.4858 | N08825 | 3072 - 76年NA16 | 120 - 180 | -100年 | 450 | 8.14 |
| 哈氏合金B2® | 尼莫地平28 | 2.4617 | N10665 | - - - - - - | 170 - 230 | -200年 | 450 | 9.2 |
| 哈氏C276® | NiMo16Cr15W | 2.4819 | N10276 | - - - - - - | 170 - 230 | -200年 | 450 | 8.9 |
| 钛 | Ti 99年8 | 3.7025 | - - - - - - | - - - - - - | 110 - 140 | -250年 | 350 | 4.5 |
密封层
kamm型垫圈最常见的层材料是石墨和聚四氟乙烯(特氟龙)．
石墨分层材料的优点是:
- 气密性好
- 老化性能
- 非常好的耐化学性
- 耐高(波动)温度和压力
聚四氟乙烯也因其优异的耐化学性，耐温度高达250°C和气体应用的优异密封性能而被使用。
| 卡姆型材密封层材料 | 温度(C°) 分钟。马克斯。 |
Max。操作压力酒吧 | 气密性 | 推荐应用 | |
| 石墨 | -200年 | 550 | 250 | 好 | 积极的媒体 |
| 聚四氟乙烯(特氟龙®) | -200年 | 250 | One hundred. | 好 | 积极的媒体 |
| 无石棉 | -100年 | 250 | One hundred. | 好 | 气体和液体 |
| 银 | -200年 | 750 | 250 | 好 | 积极的媒体 |
卡姆型垫圈尺寸
类150 - 400
AMSE B16.5法兰的kamm型垫圈尺寸
| NPS | d1 | d2 | d3 | ||
| 150 | 300 | 400 | |||
| 1/2 | 23 | 33.3 | 44.4 | 50.8 | 50.8 |
| 3/4 | 28.6 | 39.7 | 53.9 | 63.5 | 63.5 |
| 1 | 36.5 | 47.6 | 63.5 | 69.8 | 69.8 |
| 1¼ | 44.4 | 60.3 | 73 | 79.4 | 79.4 |
| 1½ | 52.4 | 69.8 | 82.5 | 92.1 | 92.1 |
| 2 | 69.8 | 88.9 | 101.6 | 108 | 108 |
| 2½ | 82.5 | 101.6 | 120.6 | 127 | 127 |
| 3. | 98.4 | 123.8 | 133.4 | 146.1 | 146.1 |
| 3½ | 111.1 | 136.5 | 158.8 | 161.9 | 158.7 |
| 4 | 123.8 | 154 | 171.5 | 177.8 | 174.6 |
| 5 | 150.8 | 182.6 | 193.7 | 212.7 | 209.5 |
| 6 | 177.8 | 212.7 | 219.1 | 247.7 | 244.5 |
| 8 | 228.6 | 266.7 | 276.2 | 304.8 | 301.6 |
| 10 | 282.6 | 320.7 | 336.5 | 358.8 | 355.6 |
| 12 | 339.7 | 377.8 | 406.4 | 419.1 | 415.9 |
| 14 | 371.5 | 409.6 | 447.7 | 482.6 | 479.4 |
| 16 | 422.3 | 466.7 | 511.2 | 536.6 | 533.4 |
| 18 | 479.4 | 530.2 | 546.1 | 593.7 | 590.5 |
| 20. | 530.2 | 581 | 603.2 | 650.9 | 644.5 |
| 24 | 631.8 | 682.6 | 714.4 | 771.5 | 765.2 |
所有数值以毫米为单位
类600 - 2500
AMSE B16.5法兰的kamm型垫圈尺寸
| NPS | d1 | d2 | d3 | |||
| 600 | 900 | 1500 | 2500 | |||
| 1/2 | 23 | 33.3 | 50.8 | 60.3 | 60.3 | 66.7 |
| 3/4 | 28.6 | 39.7 | 63.5 | 66.7 | 66.7 | 73 |
| 1 | 36.5 | 47.6 | 69.8 | 76.2 | 76.2 | 82.5 |
| 1¼ | 44.4 | 60.3 | 79.4 | 85.7 | 85.7 | 101.6 |
| 1½ | 52.4 | 69.8 | 92.1 | 95.2 | 95.2 | 114.3 |
| 2 | 69.8 | 88.9 | 108 | 139.7 | 139.7 | 142.8 |
| 2½ | 82.5 | 101.6 | 127 | 161.9 | 161.9 | 165.1 |
| 3. | 98.4 | 123.8 | 146.1 | 165.1 | 171.5 | 193.7 |
| 3½ | 111.1 | 136.5 | 158.7 | … | … | … |
| 4 | 123.8 | 154 | 190.5 | 203.2 | 206.4 | 231.7 |
| 5 | 150.8 | 182.6 | 238.1 | 244.5 | 250.8 | 276.2 |
| 6 | 177.8 | 212.7 | 263.5 | 285.8 | 279.4 | 314.3 |
| 8 | 228.6 | 266.7 | 317.5 | 355.6 | 349.3 | 384.1 |
| 10 | 282.6 | 320.7 | 369.9 | 431.8 | 431.8 | 473 |
| 12 | 339.7 | 377.8 | 454 | 495.3 | 517.5 | 546.1 |
| 14 | 371.5 | 409.6 | 488.9 | 517.5 | 574.7 | … |
| 16 | 422.3 | 466.7 | 561.9 | 571.5 | 638.1 | … |
| 18 | 479.4 | 530.2 | 609.6 | 635 | 701.7 | … |
| 20. | 530.2 | 581 | 679.5 | 695.3 | 752.4 | … |
| 24 | 631.8 | 682.6 | 787.4 | 835 | 898.5 | … |
所有数值以毫米为单位

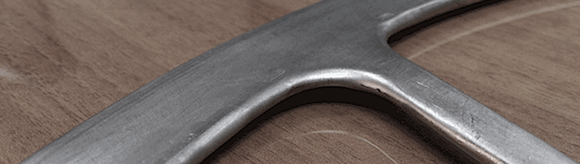

夹套垫片
夹套垫圈具有内部软材料核心和外部金属外壳。内部填充材料为垫圈提供弹性，而金属夹套保护垫圈的内芯，并承受压力、温度和工艺的腐蚀。
金属护套垫圈有单护套或双护套，广泛用于泵、阀门、压力容器和其他机械设备。
金属护套垫圈要求法兰平整，表面光洁，以有效密封。
的尺寸范围和厚度公差对于这种类型的垫圈，ASME B16.21规范规定:
- 外径:小于5000毫米
- 厚度:2~8mm，公差+0.03英寸。至-0.000英寸(+0.8mm， -0.0mm)
夹套垫圈材料
金属护套材料
下表显示了用于夹套垫圈的最常见金属和推荐的温度范围:
| 夹克的材料 | 硬度HB | 温度,℃ |
| 碳钢 | 90 | -60 ~ + 450 |
| 304(左) | 130 | -270 ~ + 550 |
| 316(左) | 130 | -270 ~ + 550 |
| 321 | 130 | -270 ~ + 550 |
| 蒙乃尔 | 110 | -60 ~ + 500 |
| 铬镍铁合金 | 90 | -60 ~ + 600 |
| 艾尔 | 30. | -250 ~ + 300 |
| 铜 | 80 | -250 ~ + 400 |
内芯材料
金属护套垫圈具有柔软的内芯，可以用以下材料制造:
- 无石棉纤维板及其他无石棉材料(芳纶、玻璃纤维、无机纤维等)
- CAF
- 橡胶
- 聚四氟乙烯
- 石墨
夹套垫圈类型
金属夹套垫圈的两种主要类型是单套和双套设计。除了这两种基本类型，市场上还有其他设计可供选择，如下图所示:
|
|
夹套垫圈尺寸
类150 - 400
| NPS | d1 | d2 | ||
| 150 | 300 | 400 | ||
| 1/2 | 23．8 | 44.5 | 50.8 | 50.8 |
| 3/4 | 31.8 | 54 | 63.5 | 63.5 |
| 1 | 36.5 | 63.5 | 69.9 | 69.9 |
| 1¼ | 46 | 73 | 79.4 | 79.4 |
| 1½ | 52.4 | 82.6 | 92.1 | 92.1 |
| 2 | 73.2 | 101.6 | 108 | 108 |
| 2½ | 85.9 | 120.6 | 127 | 127 |
| 3. | 107.8 | 133.4 | 146.1 | 146.1 |
| 4 | 131.8 | 171.5 | 177.8 | 174.7 |
| 5 | 152.4 | 193.8 | 212.8 | 209.5 |
| 6 | 190.5 | 219.1 | 247.7 | 244.5 |
| 8 | 238.3 | 276.3 | 304.8 | 301.7 |
| 10 | 285.8 | 336.6 | 358.8 | 355.6 |
| 12 | 342.9 | 406.4 | 419.1 | 415.9 |
| 14 | 374.7 | 447.7 | 482.6 | 479.5 |
| 16 | 425.5 | 511.2 | 536.6 | 533.4 |
| 18 | 489 | 546.1 | 593.7 | 590.6 |
| 20. | 533.4 | 603.3 | 650.9 | 644.5 |
| 24 | 641.4 | 714.4 | 771.6 | 765.3 |
| NPS | d1 | 150 | 300 | 400 |
类600 - 2500
AMSE B16.5法兰的夹套垫圈尺寸
| NPS | d1 | d2 | |||
| 600 | 900 | 1500 | 2500 | ||
| 1/2 | 23．8 | 50.8 | 60.4 | 60.4 | 66.8 |
| 3/4 | 31.8 | 63.5 | 66.7 | 66.7 | 73.1 |
| 1 | 36.5 | 69.9 | 76.2 | 76.2 | 82.5 |
| 1¼ | 46 | 79.4 | 85.8 | 85.8 | 101.6 |
| 1½ | 52.4 | 92.1 | 95.3 | 95.3 | 114.3 |
| 2 | 73.2 | 108 | 139.7 | 139.7 | 143 |
| 2½ | 85.9 | 127 | 161.9 | 161.9 | 165.1 |
| 3. | 107.8 | 146.1 | 165.1 | 171.5 | 193.8 |
| 4 | 131.8 | 190.5 | 203.2 | 206.5 | 231.9 |
| 5 | 152.4 | 238.2 | 244.6 | 250.9 | 276.3 |
| 6 | 190.5 | 263.6 | 285.8 | 279.4 | 314.5 |
| 8 | 238.3 | 317.5 | 355.6 | 349.3 | 384.3 |
| 10 | 285.8 | 396.9 | 431.8 | 431.8 | 473.2 |
| 12 | 342.9 | 454.1 | 495.3 | 517.6 | 546.1 |
| 14 | 374.7 | 489 | 517.6 | 574.7 | … |
| 16 | 425.5 | 562 | 571.5 | 638.2 | … |
| 18 | 489 | 609.6 | 635 | 701.8 | … |
| 20. | 533.4 | 679.5 | 695.5 | 752.5 | … |
| 24 | 641.4 | 787.4 | 835.1 | 898.6 | … |
如何订购金属护套垫圈
为了正确订购护套垫圈，应向垫圈供应商提供以下信息:
- 外径
- 内径(NPS)
- 每个标准指数的形状
- 型数
- 厚度
- 材料(金属或金属填料)
- 酒吧大小
- 半径
- 从垫圈的中心线到棒的中心线的距离
欧盟的起源
工厂价格
高质量的
26日反应
感谢分享这篇内容丰富的博客。
这个网站非常好。
我很欣赏你的博客，因为它很棒
光滑的表面与金属垫圈一起使用，而锯齿状的表面与非金属垫圈一起使用。垫圈的软材料设置在这个锯齿和防止液体或气体通过法兰接头。
谢谢你的评论，正确
有人能帮我一下S32760螺旋缠绕垫圈的ASTM等级吗?无论是A240、A479还是A182等等。
这个博客是非常翔实的收集各种类型的垫圈的知识。如果您想了解更多关于螺旋缠绕垫圈(SPW)制造商点击-https://www.ginseal.com/spiral-wound-gaskets/
螺旋缠绕垫圈
谢谢分享信息。它给我们所有的信息管密封．
好的博客。管道为一体式自粘防水箍，用于密封穿壁穿孔。
谢谢分享信息。
领先的工业垫圈制造商
环连接面垫片
环连接垫圈
金属环连接垫圈
API环连接垫圈
感谢您分享关于垫圈法兰类型(软，螺旋，环连接)的宝贵信息。我更喜欢使用Horiaki印度橡胶金属垫圈，他们也经营o形圈密封件，全氟弹性体Ffkm o形圈，等等。全氟弹性体Ffkm o形环等。
亲爱的先生
我是来自艾哈迈达巴德市的机械工程师Ronak Gothi。公司产品的市场推广工作。
请给我打电话。
非常有益的。我有一个小问题。哪里可以回收旧垫圈?
F44(254SMO)材料RTJ垫片的最低硬度是多少
你好，你的文章信息量很大。我也有类似的文章。请随意查看
https://www.sealmax.in/blog/do-gaskets-sheets-are-really-required-for-industries/
谢谢你和我们分享你的博客。希望你的文章能给我们带来好处。
我真的很喜欢你的信息。再接再厉。
感谢这些可爱的信息，为寻求信息的人提供了合适的信息，请提供一些关于经营无缝管和镀锌管的MS管道经销商的信息。镀锌管经销商
你好，你有RTJ垫圈吗?
精彩的博客新闻。下面的链接是我为我的法兰绝缘垫圈写的内容
嗨，它几乎有所有关于垫圈的信息，它是非常强大的
优秀的信息文章，请也检查我的文章最佳垫圈制造商
感谢分享关于垫圈的深入知识，这个博客非常有用。
古德里奇垫圈，我们是领先的垫圈制造商在印度。
https://goodrichgasket.com/
感谢分享关于垫圈的深入知识，这个博客非常有用。
古德里奇垫圈我们正在制造最优质的垫圈。
https://goodrichgasket.com/
感谢分享关于垫圈的深入知识，这个博客非常有用。
我们正在制造最优质的垫圈。
https://goodrichgasket.com/
感谢分享Gasket的博客信息。你可以买环连接垫圈环形连接垫片(RTJ垫片)是古德里奇垫圈有限公司生产的高完整性密封垫片，适用于石油工业，油田钻井，压力容器接头，管道和阀门等高温高压密封垫片。
