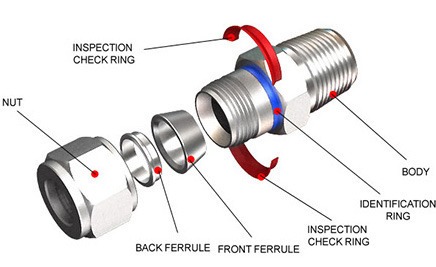

压缩配件用于创建轻松快速地杜绝了管连接。双箍压缩配件功能外部螺母,两个在软合金或有色金属变形套管,身体管配件,可用于度量和部分管尺寸。当装配螺母螺纹管,套管变形来创建一个紧密密封。接头套管和帕克是两个主要玩家在压缩配件市场。
压缩配件
压缩配件允许两个帝国的连接管(或部分管),两个规管或,此外,规管一端的连接和部分/帝国管另一端。
之间的一个常见的尺寸范围是1/16“,2”之间的分数大小和公制尺寸2和50毫米)。
压缩管配件是额定的最大工作压力油管安装。
双金属包头压缩管配件主要是使用跨多个行业,如下游石化、纸浆和造纸、实验室、航空、造船、国防、发电,半导体制造业和重工业。
如何安装压缩配件
套圈配件很容易组装和拆卸,见这个在线教程接头锁紧螺母管配件:
管必须插入到装配和螺母要完蛋了。通过这样做,后面套圈轴向向前面进步箍和实行有效的控制。
套圈变形、压缩和夹紧管周围创造一个非常密封能够承受管道的公称压力。
two-ferrule设计补偿管直径的公差,墙厚度、硬度和材料,给予特殊的连接杜绝了性能(而不影响管材的力学性能:背面箍移动根据预定义的路径不减少或强调的内径管)。
连接管,配件的出口,可以在压缩管螺纹或焊接配件(取决于句号类型)。有多个选项可用的螺纹末端(NPT、ISO等)。
联合用金属箍安装可拆卸维修(备用套管和坚果)。
通过使用一些基本工具,压缩管配件制造商所提供的安装顺利和快速。不需要焊接。
如图所示在上面的视频中,一个合适的力适用管上的螺母拧紧的时候否则安装可能会损坏和连接可能泄漏。首先建议手动拧紧螺母,然后使用一个合适的扳手。
压缩配件类型
压缩管配件(金属箍)可以分为以下的家庭:
- 连接器(男性连接器,连接插座,舱壁男性连接器,舱壁女性连接器,连接器对接焊管,承插焊接管接头)
- 男性和女性的肘部
- 最终关闭(管,配件)
- 异径接头
- t恤(男性三通运行,由三通,男分支t恤,女性分支t恤)
- 工会

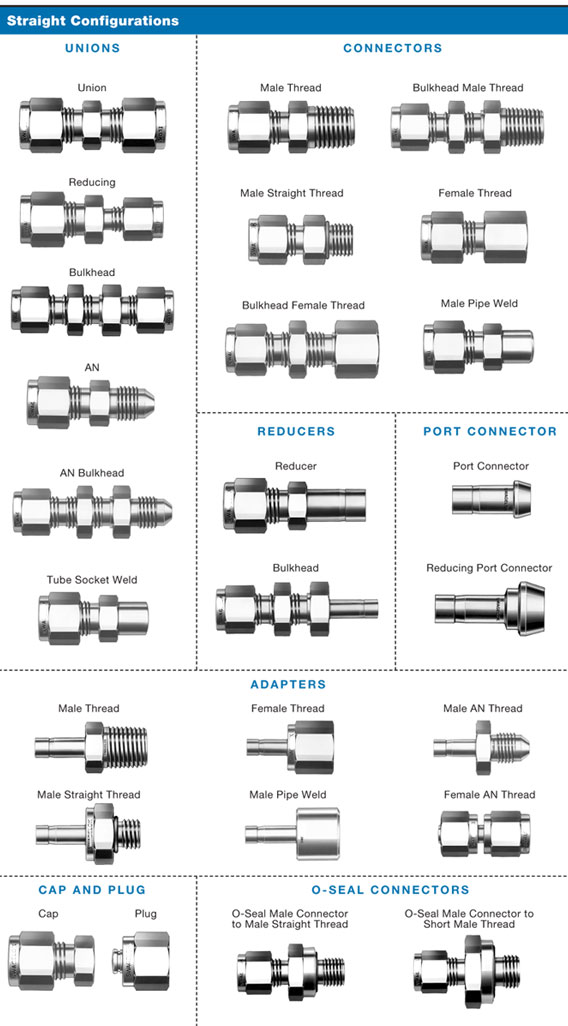

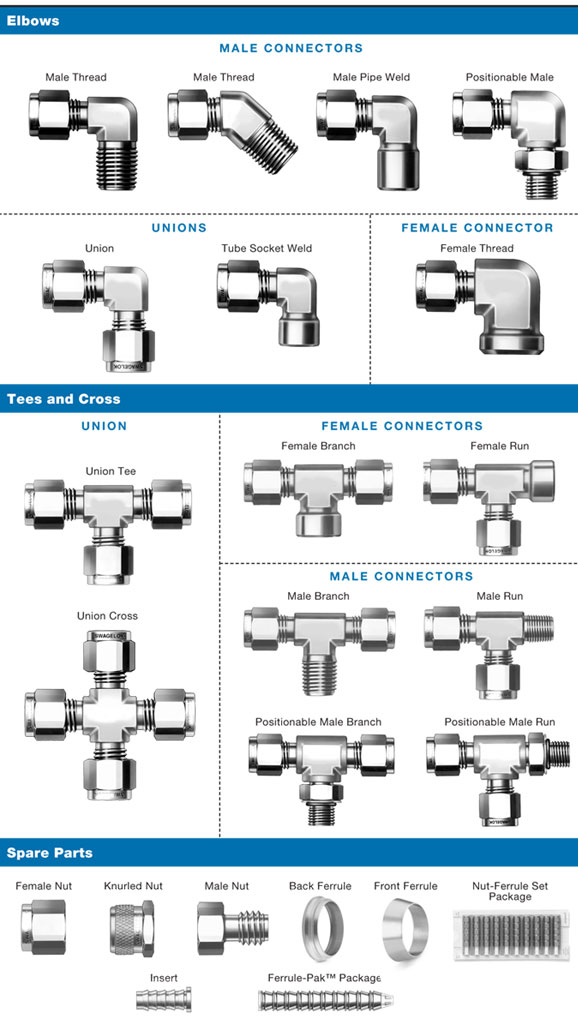

所有这些管配件下图所示:
套圈配件压力等级
压缩配件可在标准(11 kPSiG),中(11到20 kPSiG)和高压(60 kPSiG)评级:
标准管配件(< 11 Kpsig)
| 压力等级 | 11.000 PSIG(760条) |
| 材料 | 不锈钢 |
| 连接端口 | 不扩散核武器条约》,ISO / BP, SAE /女士,,焊接结束后,端口连接器、卫生法兰,管适配器 |
| 尺寸范围 | 1/16到2英寸(帝国);2 - 50毫米(公制) |
| 配置 | 异性恋,肘部,t恤,十字架,帽、插头、坚果和套管相色谱仪和列 |
中压管配件(11到20 kpsig)
| 压力等级 | 20.000 PSIG(1378条) |
| 温度等级 | 1000°F (537°C) |
| 材料 | 316不锈钢或合金625 |
| 连接端口 | 工会,不扩散核武器条约》,中压锥和线程适配器,男性SAE /女士,还原剂,端口连接器、适配器,管帽、插头 |
| 尺寸范围 | 1/4,3/8,1/2,9/16,3/4。6、10、12毫米 |
| 配置 | 异性恋,弯头,三通,十字架 |
| 其他中压产品可用 | 中压球阀,中压油管 |
锥和螺纹管配件(介质压力)
锥和螺纹连接类型是适合中、高压性能,可以配备防振组件。他们可以满足NACE MR0175 / ISO 15156。
| 压力等级 | 20.000 PSIG(1378条) |
| 温度等级 | 1000°F (537°C) |
| 材料 | 316不锈钢 合金2507 合金625 |
| 连接端口 |
1 - 1/2的1/4。 |
| 配置 | 异性恋,弯头、三通 |
锥和螺纹管配件(高压)
| 压力等级 | 60.000 PSIG(4134条) |
| 温度等级 | 1000°F (537°C) |
| 材料 | 316不锈钢 合金2507 合金625 |
| 连接端口 | 1/4到9/16。 |
| 配置 | 异性恋,弯头、三通 |
关于压缩管配件的更多信息,我们建议接头套管必要的指导或者是帕克配件油管指南。
